Гидронасос нерегулируемый (правое вращение, шлицы) 310.3.112.03.06 / 310.4.112.03.06
Гидронасос 310.3.112.03.06 и 310.4.112.03.06 — аксиально-поршневой нерегулируемый насос с наклонным блоком цилиндров, предназначенный для преобразования механической энергии привода в поток рабочей жидкости гидравлической системы. Насосы имеют правое направление вращения, шлицевой приводной вал и полностью взаимозаменяемы по присоединительным и габаритным размерам.
Гидронасосы серии 310 используются в открытых и закрытых гидросистемах автокранов, буровых установок, коммунальной, строительной и другой мобильной техники. Конструкция с рабочим объемом 112 см³ обеспечивает стабильную производительность и надежную работу гидропривода при высоких нагрузках. Гидронасосы обеих модификаций снабжены герметичным прочным корпусом из чугуна с крышкой, внутри которого находятся распределитель и качающий (гидравлический) узел. Он представлен наклонным биметаллическим блоком цилиндров, шлицевым валом и подшипниковым узлом. В комплектацию устройств также входят блок предохранительных клапанов и блок прополаскивания.

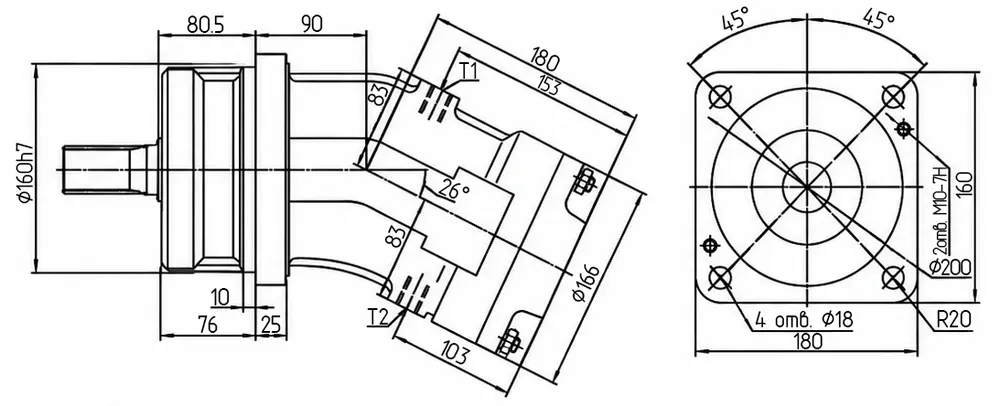

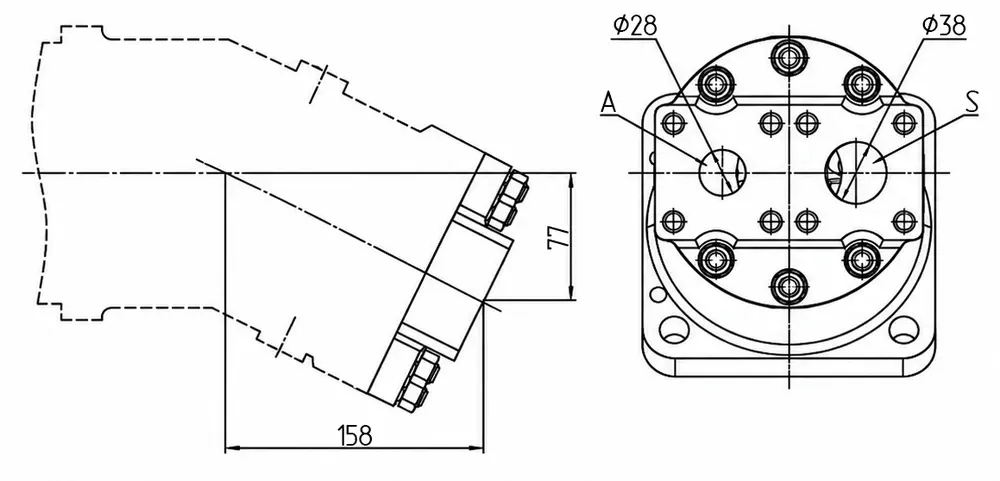

Присоединительные и габаритные размеры моделей 310.3.112.03.06 и 310.4.112.03.06
Присоединительные и габаритные размеры этих моделей одинаковы (40хf7х2x9g по ГОСТ 6033-80, 390х200х180 мм), разница в применяемых внутри агрегатов компонентах. На торцах гидронасоса имеется два фланца. А с правой части расположено отверстие для крепления трубопровода, большее по размеру, чем остальные. Поэтому направление вращения насоса – правое.
Гидронасосы серии 310 с аксиальным расположением поршней применяются на автомобильных кранах в качестве источника мощности рабочей жидкости. Привод кранов выполняют с одним или двумя гидромашинами.
Эти насосы способны работать при давлении до 40 мПа и могут работать при частоте до 4000 об/мин. Не имея клапана управления рабочими параметрами, гидронасосы стабилизируют энергию путем постоянной частоты кручения на валу привода и являются нерегулируемыми. Они нагнетают в гидросистеме необходимый уровень давления, питая ее рабочей жидкостью.
Принцип функционирования гидронасосов 310.3.112.03.06 310.4.112.03.06 в составе гидропривода
Гидравлический насос приводится во вращение от коробки отбора мощности, которая забирает мощность от силового двигателя автобазы через карданный вал и КПП. Поворотная часть автокрана через крутящееся сопряжение по трубопроводу принимает рабочую жидкость и передает ее к гидронасосу. Напор рабочего масла с участием различной аппаратуры производит запуск и выключение моторов, задает нужные режимы их работы и производит контроль за работой всех агрегатов гидропривода.
Гидронасосы 310.3.112.03.06 310.4.112.03.06 долговечны и рассчитаны на высокие нагрузки. Такие свойства обеспечены наличием в их составе качающего узла и сферического распределителя повышенной несущей способности и износоустойчивости.
Характеристики
| Наименование | Значение |
|---|---|
| Вид | аксиально-поршневой |
| Тип | нерегулируемый |

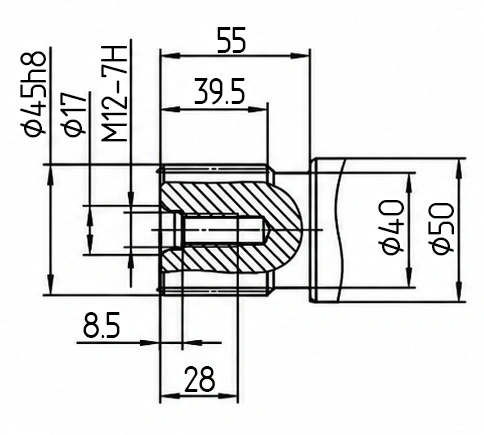

| Вал | шлицевой (21 шлиц) |
| Вращение вала | правое |
| Диаметр вала | 45 мм |
| Размеры | 390х200х180 мм |
| Тип рабочих каналов | 2 фланца на торце |
| Рабочий объем, см³ | 112 |
| Минимальная частота вращения, об/мин | 400 |
| Номинальная частота вращения, об/мин | 1200 |
| Максимальная частота вращения при давлении 0,08 МПа, об/мин | 2000 |
| Максимальная частота вращения при давлении 0,2 МПа, об/мин | 3000 |
| Подача минимальная, л/мин | 44,8 |
| Подача номинальная, л/мин | 134,4 |
| Подача максимальная, л/мин | 224 |
| Подача предельная, л/мин | 336 |
| Давление нагнетания, МПа | 20 |
| Давление нагнетания максимальное, МПа | 35 |
| Потребляемая мощность, номинальная, кВт | 74,66 |
| Потребляемая мощность, максимальная, кВт | 130,66 |
| Номинальный крутящий момент, Нxм | 375,27 |
| Максимальный крутящий момент, Нxм | 656,73 |
| Коэффициент подачи | 0,95 |
| КПД гидромеханический, % | 95 |
| КПД полный, % | 91 |
| Вес, кг | 29 |
