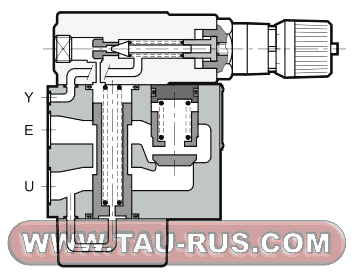

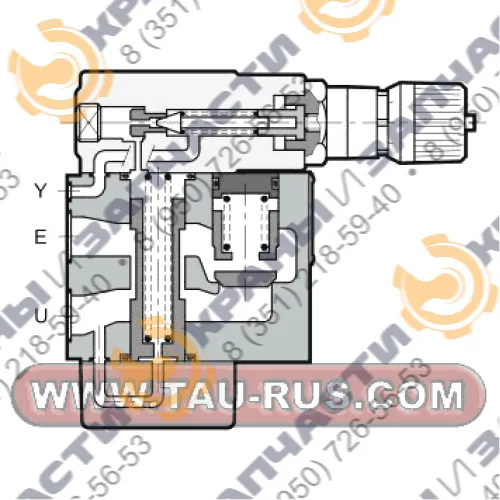

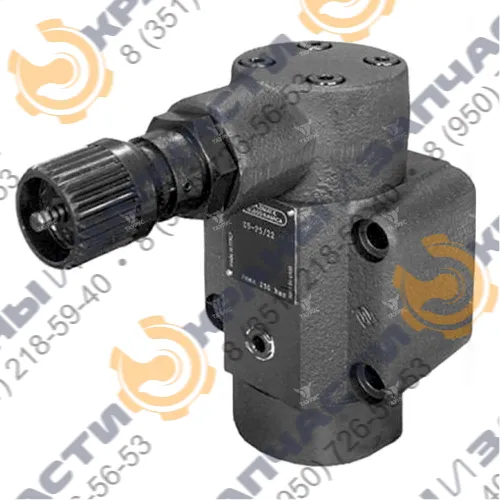

Назначение и устройство редукционных клапанов Z3-P5 и Z5-P5
Редукционные клапаны Z3-P5 и Z5-P5 с диапазоном регулировки давления до 210 бар (21 МПа) применяются, когда в каком-либо контуре гидросистемы необходимо давление, более низкое, чем давление в главной магистрали.
В нормально открытом положении, гидроклапаны Z3-P5 и Z5-P5 пропускают поток рабочей жидкости до тех пор, пока на выходе давление ниже, чем установлено на клапане. Достигая давления настройки, клапан закрывается и поддерживает постоянную величину давления на выходе.
Колебания давления на входе для значений, превышающих установленную величину, не влияют на пониженное давление на выходе. Особая конструкция редукционных клапанов Z3-P5 и Z5-P5 позволяет защищать от превышения настроенного давления, в том числе и в переходных состояниях.
Слив происходит через дренажное отверстие, соединенное непосредственно с баком и составляет около 0,8 л/мин.
По требованию заказчика имеется возможность осуществить поставку редукционных клапанов Z3-P5 и Z5-P5 с пониженным расходом дренажа (0,4 л/мин).

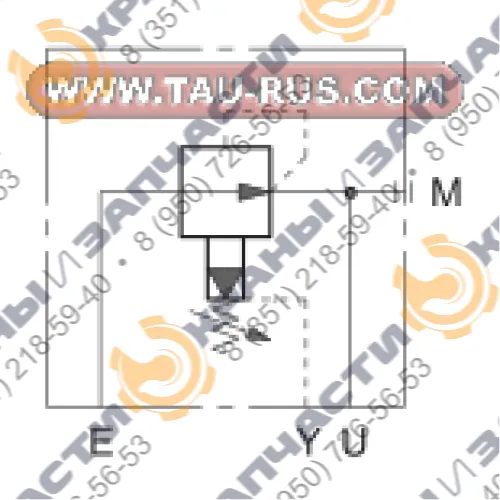

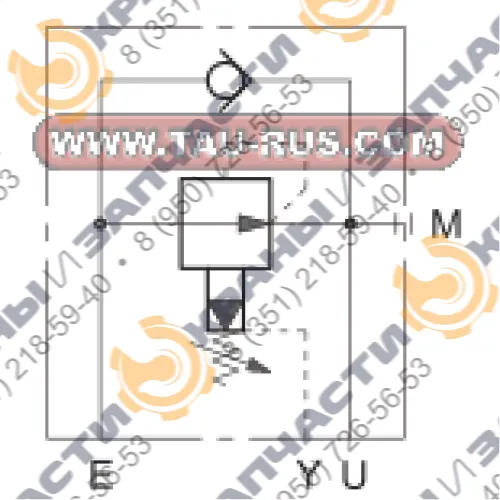

Обозначение на гидросхемах

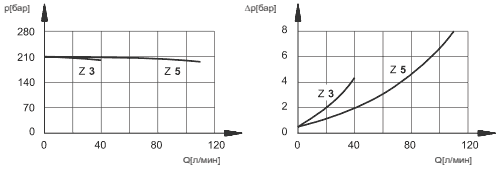

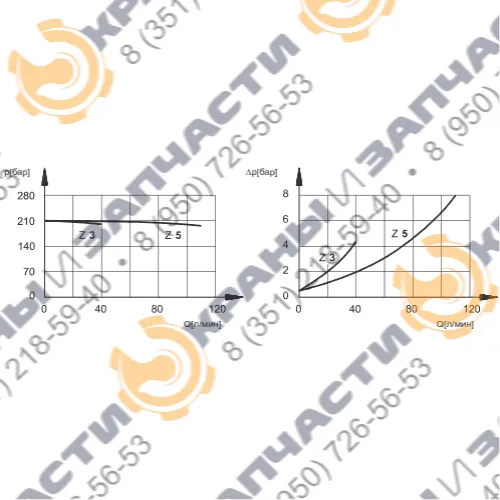

Характеристики клапанов Z3-P5 и Z5-P5 (для минерального масла вязкостью 36 сантистокс (сСт) при 50°С)
| Параметр | Z3-P5 | Z5-P5 |
|---|---|---|
| Максимальное давление, бар |
250 |
250 |
| Максимальный расход, л/мин |
40 |
110 |
| Расход дренажа, л/мин для Z*-P |
0,8 |
|
| Расход дренажа, л/мин для Z*-P*R |
0,4 |
|
| Диапазон температур окружающей среды °C |
–20 ... +50 |
|
| Диапазон температур жидкости °C |
–20 ... +80 |
|
| Диапазон вязкостей жидкости, сСт |
10...400 |
|
| Рекомендуемая вязкость, сСт |
25 |
|
| Степень загрязнения жидкости |
Класс 20/18/15 по ISO 4406:1999 |
|
| Масса, Кг |
3,9 |
6,1 |
Рабочая среда - гидравлические жидкости на основе минеральных масел типа HL или HM по ISO 6743-4.
ВНИМАНИЕ: работа с жидкостями температурой свыше 80°С приводит к ускоренному износу уплотнений и снижает качество самой жидкости. Для нормальной работы, жидкость должна сохранять свои физико-химические свойства неизменными.
Структура условного обозначения редукционных клапанов Z3-P5, Z5-P5
|
1 |
2 |
- |
3 |
4 |
5 |
/ |
6 |
/ |
7 |
/ |
8 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Z |
3 |
P |
5 |
R |
C |
22 |
V |
| 1 | Тип устройства |
Z = Редукционный клапан |
| 2 | Размер |
3 = ISO 5781-06-07-*-00 (CETOP 4.4.5-2-06-250) 5 = ISO 5781-08-10-*-00 (CETOP 4.4.5-2-08-250) |
| 3 | Монтаж | P = стыковой монтаж на промежуточной плите |
| 4 | Диапазон регулировки давления | От 5 до 210 бар |
| 5 | Расход дренажа |
Пропустить, если не требуется R = пониженный расход дренажа |
| 6 | Обратный клапан |
Пропустить, если не требуется С = обратный клапан для свободного потока от U к E (давление срабатывания - 0,5 бар) |
| 7 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29 |
| 8 | Уплотнения |
Пропустить для минеральных масел V = Viton для специальных жидкостей |

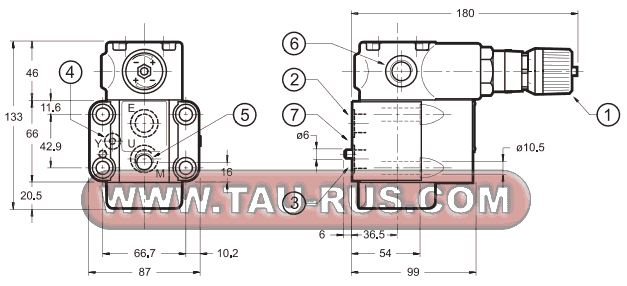

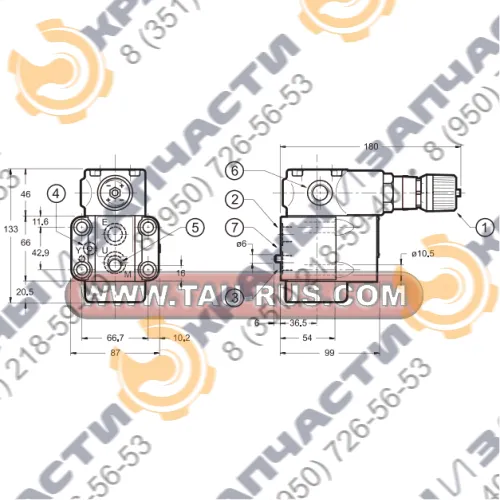

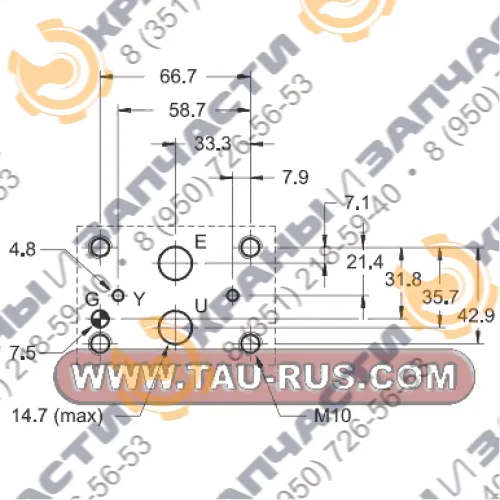

Габаритные и монтажные размеры Z3-P5
|
1 |
Регулировочная ручка SICBLOC. При использовании нажать и поворачивать одновременно. |
|
2 |
Впускное отверстие |
|
3 |
Выпускное отверстие |
|
4 |
Внешнее дренажное отверстие |
|
5 |
Отверстие присоединения манометра 1/4" NPT |
|
6 |
Отверстие присоединения дополнительного дренажного патрубка;1/4" BSP |
|
7 |

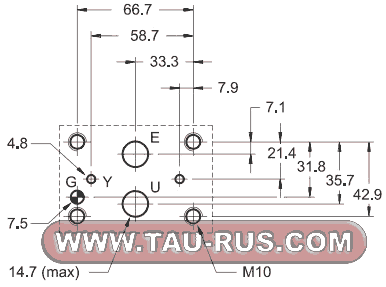

Монтажная поверхность с уплотнительными кольцами (OR): |
Рекомендуемые крепежные винты: 4 винта М10х70
Момент затяжки: 40 Нм

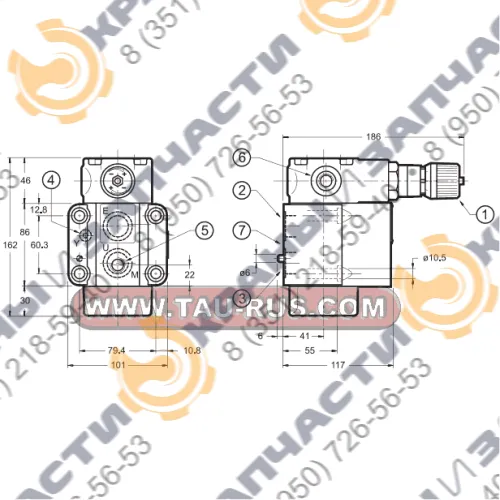

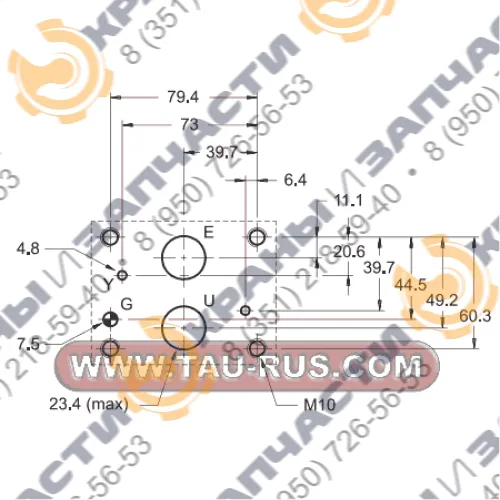

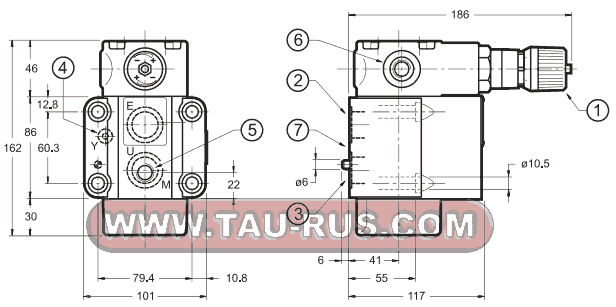

Габаритные и монтажные размеры Z5-P5
Примечание:позиция порта Y соответствует позиции порта X, по ISO
|
1 |
Регулировочная ручка SICBLOC. При использовании нажать и поворачивать одновременно. |
|
2 |
Впускное отверстие |
|
3 |
Выпускное отверстие |
|
4 |
Внешнее дренажное отверстие |
|
5 |
Отверстие присоединения манометра 1/4" NPT |
|
6 |
Отверстие присоединения дополнительного дренажного патрубка;1/4" BSP |
|
7 |

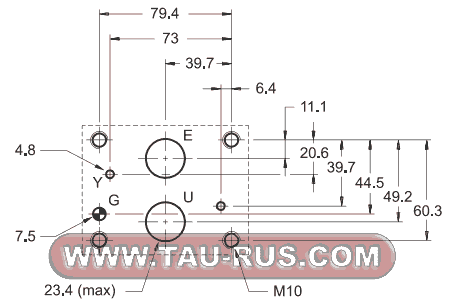

Монтажная поверхность с уплотнительными кольцами (OR): |
Рекомендуемые крепежные винты: 4 винта М10х70 Момент затяжки: 40 Нм
Монтажные плиты для гидроклапанов Z3-P5* и Z5-P5*
|
|
Редукционный клапан Z3-P |
Редукционный клапан Z5-P |
|
Тип плиты |
Плита PMSZ3-AI4G с задним расположением присоединительных отверстий |
Плита PMSZ5-AI6G с задним расположением присоединительных отверстий |
|
Размеры отверстий : |
1/2“ BSP |
1“ BSP |
Примеры для заказа гидравлических редукционных клапанов типа Z3-P5 и Z5-P5:
Z3-P5/22 - Редукционный клапан, 5-210 бар, 40 л/мин;
Z3-P5/C/22 - Редукционный клапан, 5-210 Бар,40 л/мин с обратным клапаном;
Z3-P5R/22 - Редукционный клапан c пониженным расходом дренажа, 5-210 бар,40 л/мин;
Z5-P5/22 - Редукционный клапан, 5-210 бар,110 л/мин;
Z5-P5R/C/22 - Редукционный клапан с обратным клапаном и пониженным расходом дренажа;
Z5-P5/C/22 - Редукционный клапан, 5-210 Бар,110 л/мин с обратным клапаном.
Общие параметры
| Бренд | DUPLOMATIC MS S.p.a. |
|---|---|
| Серия | Z3-P5*, Z5-P5* |
| Тип клапана давления | Редукционный |
| Единица измерения | шт |
Электрические характеристики
| Степень защиты | IP65 |
|---|
Условия эксплуатации
| Диапазон вязкости рабочей жидкости, сСт | 10…400 |
|---|
Характеристики
| Наименование | Значение |
|---|---|
| Диапазон настройки давления, бар | 5-210 |
| Максимальный расход в магистралях регулируемого расхода, л/мин | 40 |
| Количество контролируемых линий | Одна |
| Максимальный расход в свободных магистралях, л/мин | 0,8 |
| Количество настроек давления | 1 |
| Контролируемые линии | U |
| Максимальное давление на входе, бар | 250 |
| Линии сброса | E |
| Максимальное давление на выходе, бар | 250 |
| Стандарт присоединения | ISO 5781 |
| Регулировочное устройство | Ручка |
| Тип монтажа | Стыковой |
| Типоразмер | CETOP R06 |
| Управление разгрузкой клапана | Гидравлическое |
