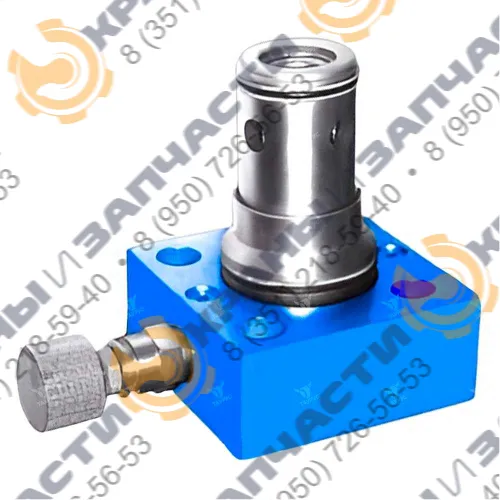

Описание гидроклапанов встраиваемых МКРВ-*/3Ф (П)
Клапаны редукционные встраиваемые МКРВ (гидроклапаны МКРВ-16/3Ф..., МКРВ-25/3Ф..., МКРВ-32/3Ф...) предназначены для поддержания в отводимом от них потоке рабочей жидкости более низкого давления, чем в подводимом.Область применения – гидроприводы станков, прессов, литейных и литьевых машин и другого гидрофицированного оборудования.
Условия эксплуатации встраиваемых клапанов МКРВ:
- фильтруемая жидкость: минеральное масло с вязкостью до 200 мм²/с (200 сСт);
- тонкость фильтрации: 25 мкм;
- температура рабочей жидкости: от +10°C до +70°C;
- температура окружающей среды: от -45°C до +55°C;
- положение при эксплуатации: любое пространственное положение.

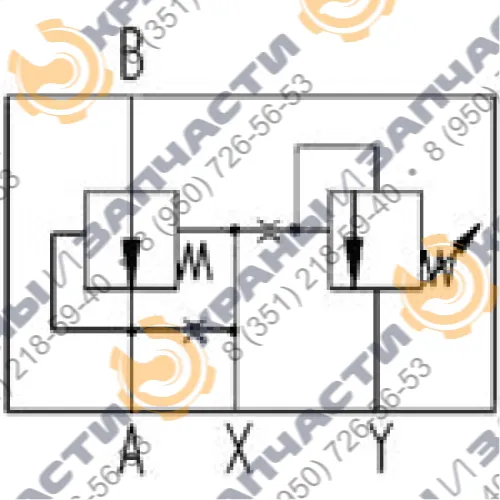

Гидросхема встраиваемых клапанов МКРВ-.../3Ф
A = гидролиния редуцирования давления;
X = гидролиния дистанционного управления;
Y = сливная гидролиния управляющего потока.
Условное обозначение клапанов
|
1 |
- |
2 |
/ |
3 |
4 |
5 |
6 |
7 |
|---|---|---|---|---|---|---|---|---|
|
МКРВ |
16 |
3 |
Ф |
1 |
В |
3 |
| 1 | Типа аппарата | МКРВ - гидроклапан редукционный встраиваемый, на базе единых вставных элементов |
| 2 | Условный проход |
16 - 16 мм 25 - 25 мм 32 - 32 мм |
| 3 |
Номинальное давление на входе |
3 - 32 МПа |
| 4 | Исполнение по способу монтажа |
Ф = вставной (фланцевый) монтажное отверстие по СТ СЭВ 1865-79 П = вставной в оригинальное монтажное отверстие (предусматривается только для условного прохода 25 мм) |
| 5 | Исполнение по функционально-конструктивным признака |
1 = с соосной компоновкой управляющего клапана относительно основного (только для исполнений редукционный клапанов, устанавливаемых в стандартное монтажное гнездо) 2 = с поперечной компоновкой управляющего клапана относительно основного |
| 6 |
Исполнение по виду регулировочного устройства ( для исполнений с ограничением хода) |
В = с регулировочным винтом с головкой под ключ Р = с рукояткой К = с замковым устройством П = с защитным колпачком и возможностью опломбирования |
| 7 | Исполнение по номинальному давлению настройки |
1 = 12 МПа (120,0 кгс/см2) 2 = 25 МПа (250,0 кгс/см2) 3 = 31 МПа (310,0 кгс/см2) |
Характеристики гидроклапанов МКРВ-16/3Ф..., МКРВ-25/3Ф..., МКРВ-32/3Ф...
|
Обозначение |
Ду, мм |
Номинальный расход, л/мин |
Максимальное давление разгрузки, МПа |
|---|---|---|---|
|
Клапан МКРВ-16/3Ф1П1(В1,Р1) |
16 |
80 (максим. 200) |
12,5 |
|
Клапан МКРВ-16/3Ф1П2(В2,Р2) |
|||
|
Клапан МКРВ-16/3Ф1П3(В3,Р3) |
|||
|
Клапан МКРВ-25/3Ф1П1(В1,Р1) |
25 |
160 (максим. 400) |
25 |
|
Клапан МКРВ-25/3Ф1П2(В2,Р2) |
|||
|
Клапан МКРВ-25/3Ф1П3(В3,Р3) |
|||
|
Клапан МКРВ-32/3Ф1П1(В1,Р1) |
32 |
400 (максим. 450) |
34 |
|
Клапан МКРВ-32/3Ф1П2(В2,Р2) |
|||
|
Клапан МКРВ-32/3Ф1П3(В3,Р3) |
Пример условного обозначения при заказе гидроклапана редукционного встраиваемого монтажа Ду=16 мм с максимальным давлением разгрузки 25 МПа, регулировочный элемент - винт:
Гидроклапан МКРВ-16/3Ф1В3
Общие параметры
| Серия | МКРВ-*/3Ф(П) |
|---|---|
| Единица измерения | шт |
Характеристики
| Наименование | Значение |
|---|---|
| Номинальное давление настройки, бар | 120 |
| Регулировочное устройство | Защитный колпачок с возможностью опломбирования |
| Тип монтажа | Фланцевый |
| Условный проход, мм | 16 |
