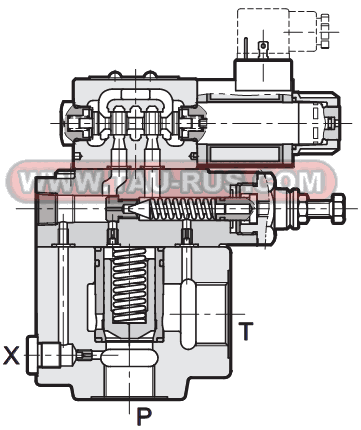

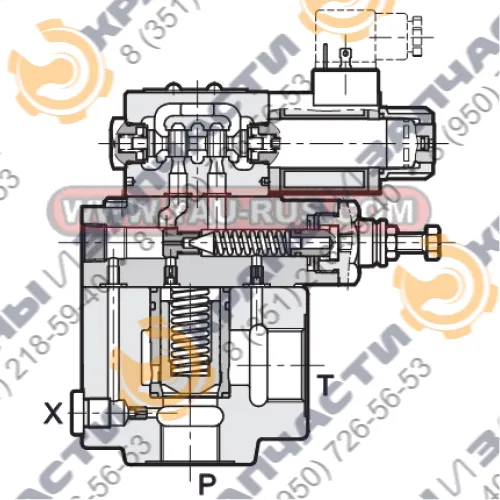

Назначение и устройство предохранительных клапанов

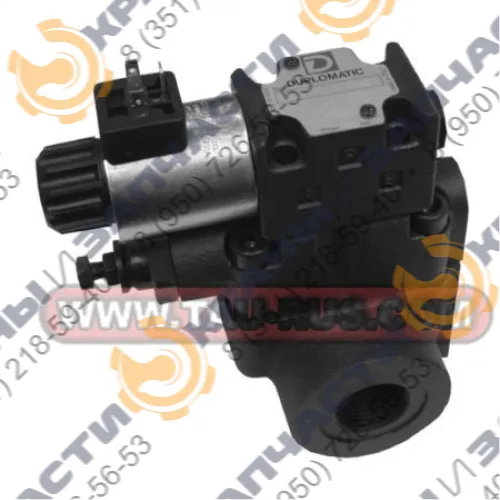

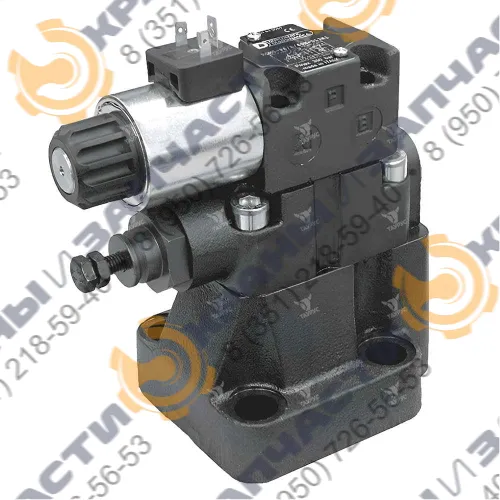

RQM*-W
Клапан производится в пяти вариантах исполнения и благодаря электромагнитному управляющему пилотному клапану имеет возможность разгрузки общего потока и выбора до трех значений давления.
Регулировка второго и третьего значения давления достигается при помощи перепускного предохранительного клапана, установленного между главной ступенью и электромагнитным клапаном.
По умолчанию настройка давления осуществляется винтом с шестигранной головкой. По требованию клапаны RQM5-W и RQM7-W могут оснащаться регулировочной ручкой SICBLOC.
ВНИМАНИЕ: работа с жидкостями температурой свыше 80°С приводит к ускоренному износу уплотнений и и снижает качество самой жидкости. Для нормальной работы, жидкость должна сохранять свои физико-химические характеристики неизменными.
Структура условного обозначения предохранительных клапанов RQM5-W*, RQM7-W*
|
1 |
- |
2 |
3 |
/ |
4 |
/ |
5 |
/ |
6 |
7 |
- |
8 |
9 |
/ |
10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
RQM5 |
W |
6 |
A |
M |
60 |
N |
D24 |
K1 |
CM |
| 1 | Тип устройства |
RQM5 = предохранительный клапан с пилотным электромагнитным управлением сброса/выбора давления, Ду=25; RQM7 = предохранительный клапан с пилотным электромагнитным управлением сброса/выбора давления, Ду=40; |
| 2 | Резьба | W = BSP |
| 3 | Диапазон регулировки давления |
3 = до 70 бар 5 = до 210 бар 6 = до 350 бар |
| 4 | Разгрузка клапана (см. таблицу: Варианты исполнения) |
A B C D G |
| 5 | Регулировка |
Пропустить для вариантов регулировки винтом с потайной шестигранной головкой M = регулировка рукояткой SICBLOC для контроля основного давления |
| 6 | Серия | 60 (Габаритные и монтажные размеры остаются неизменными для серий от 60 до 69) |
| 7 | Уплотнения |
N = NBR (стандартно для минерального масла) V = Bайтон (для специальных типов жидкостей) |
| 8 | Напряжение |
Постоянный ток D12 = 12 В D24 = 24 В D48 = 48 В D110 = 110 В D220 = 220 В D00 = Клапан без катушек (см. прим.) Переменный ток A24 = 24 В / 50Гц A48 = 48 В / 50Гц A110 = 110 В / 50Гц (120 В / 60Гц) A230 = 230 В / 50Гц (240 В / 60Гц) A00 = Клапан без катушек (см. прим.) F110 = 110 В / 60Гц F220 = 220 В / 60Гц |
| 9 | Электроразъем | K1 = Электроразъем катушки по DIN 43650 (стандарт) |
| 10 | Ручное дублирование |
Пропустить, если не требуется CM = защитный резиновый колпачок ручного дублирования |

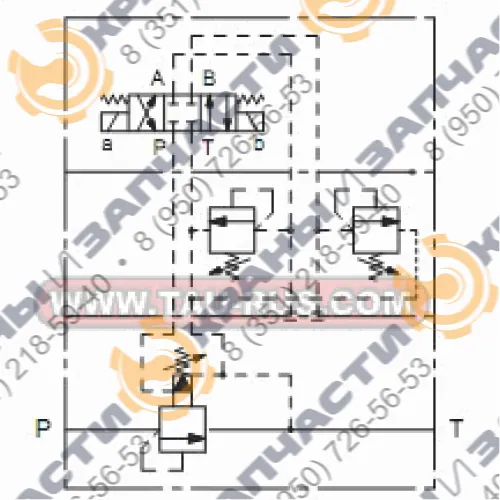

Варианты исполнения

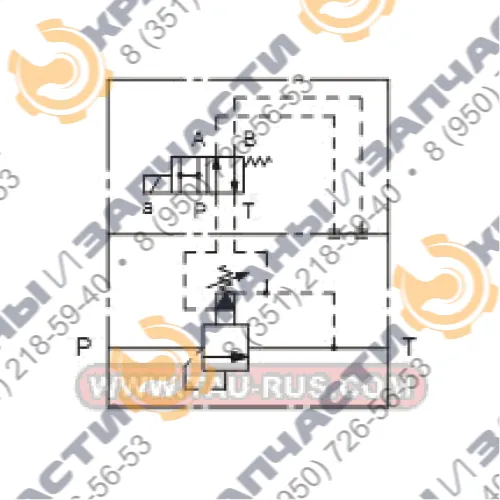

| RQM*-W*/A |
|
Одно установленное значение давления и разгрузка при отключенном электромагнитном клапане. |

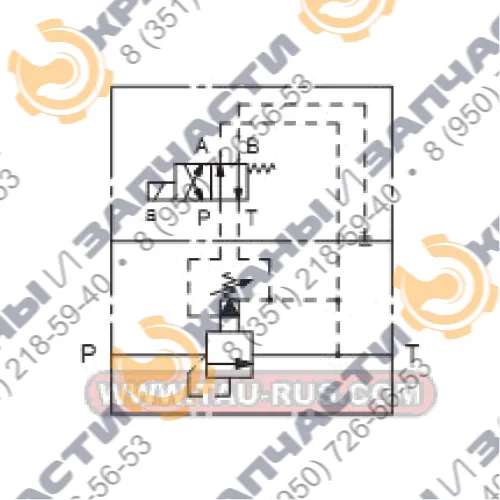

| RQM*-W*/B |
|
Одно установленное значение давления и разгрузка при включенном электромагнитном клапане. |

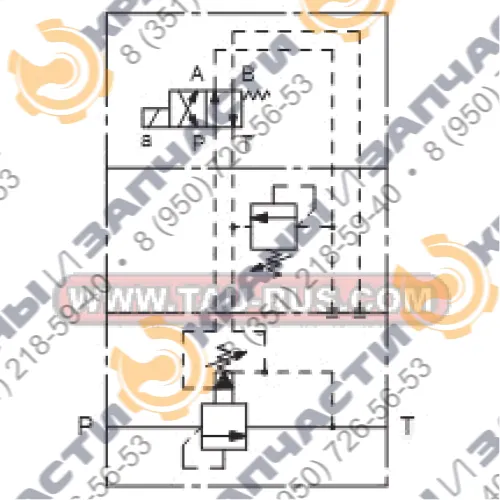

| RQM*-W*/C |
|
Два установленных значения. Большее значение давления достигается при включенном электромагнитном клапане. |
| RQM*-W*/D |
|
Два установленных значения давления и разгрузка при отключенных электромагнитных катушках клапана. |

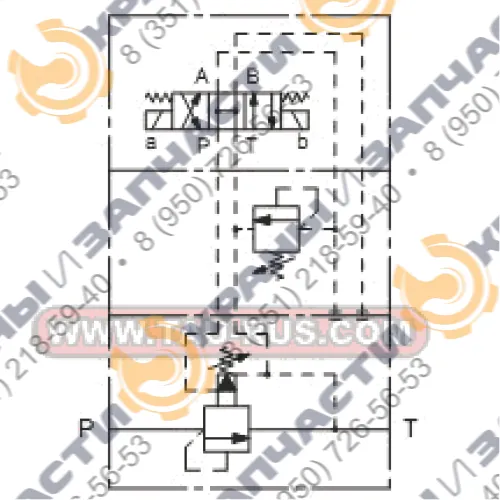

| RQM*-W*/G |
|
Три установленных значения давления. Самое высокое значение достигается при отключенных электромагнитных катушках клапана. |

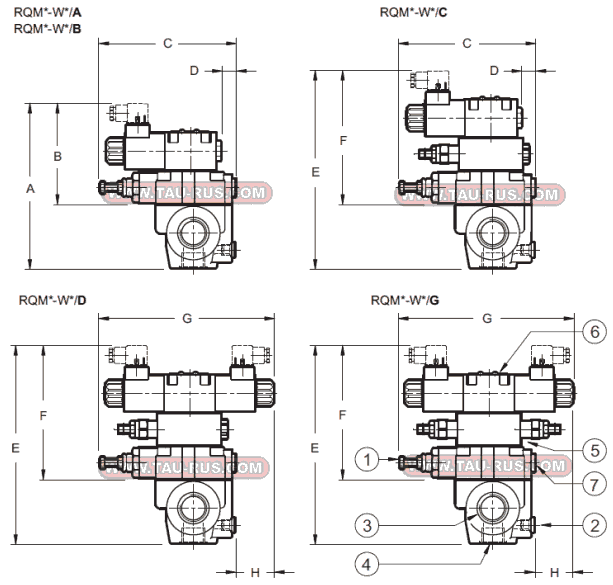

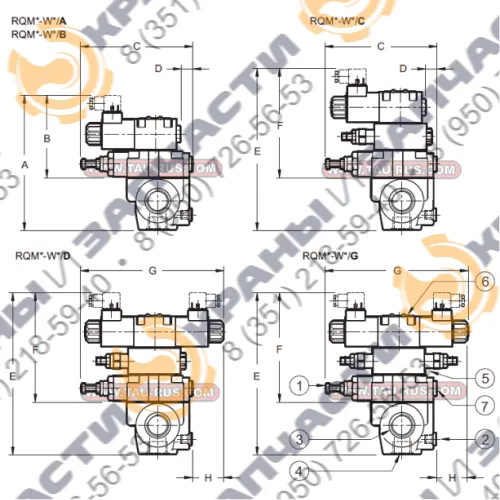

Габаритные и присоединительные размеры клапанов RQM5-W*, RQM7-W*
|
|
A |
B |
C |
D |
E |
F |
G |
H |
|
RQM5-W |
210 |
130 |
172 |
17 |
247 |
167 |
221,5 |
49,5 |
|
RQM7-W |
232 |
130 |
172 |
17 |
269 |
167 |
221,5 |
49,5 |
| 1 | Регулировочный винт основного давления с шестигранной головкой. Шестигранный ключ 13. |
| 2 | Присоединение дистанционного управления Х =1/4" BSP |
| 3 |
Выходное отверстие T: RQM5-W =1" BSP; RQM7-W =1"1/2 BSP |
| 4 |
Напорное отверстие P: RQM5-W = 3/4” BSP RQM7-W = 1”1/4 BSP |
| 5 |
Клапан регулирования второй величины давления. Регулировочный винт с потайной шестигранной головкой. Шестигранный ключ на 5. Вращение по часовой стрелке для увеличения давления. |
| 6 | Электромагнитный клапан ISO 4401-03 (CETOP 03) для переключения давления/разгрузки. |
| 7 | Порт манометра 3/4” BSP |

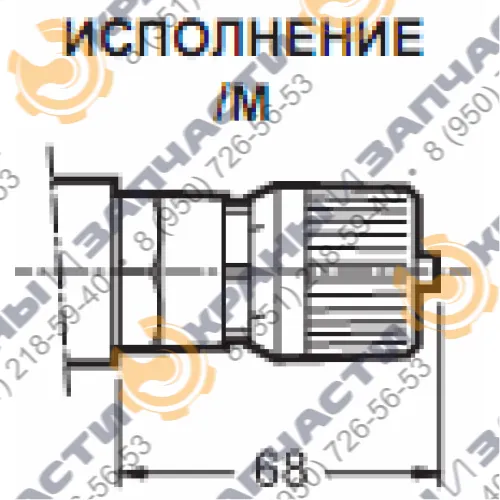

Клапаны серии RQM могут быть оснащены регулировочной ручкой SICBLOC для регулировки только основного давления. При использовании нажать и вращать одновременно.
Для заказа данного исполнения добавить: /М
Электромагнитные клапаны никогда не поставляются с электроразъемом.
Электроразъемы должны приобретаться отдельно.
Для определения типа электроразъема, который необходимо заказать смотрите "Электроразъёмы (штекеры) ECA, ECB1, ECB2, ECD, ECH".
В случаях, когда установка с электромагнитным клапаном подвергается воздействию атмосферных явлений или используется в тропическом климате, рекомендуется применять кнопку ручного управления с защитным резиновым колпачком.
Для заказа данного устройства добавьте индекс /СМ (см. структура обозначения).

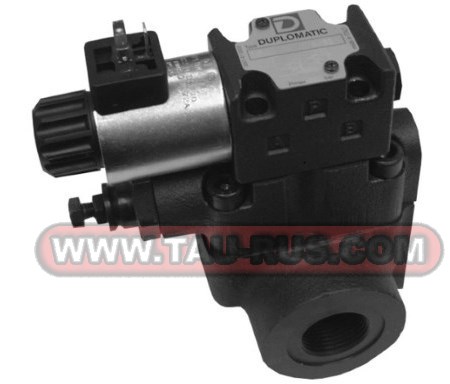

RQM5-W6/A/60N-D24K1 - Клапан предохранительный резьбовое присоединение, 250 л/мин, 350 Бар, =24В;
RQM5-W6/B/60N-A110K1 - Клапан предохранительный резьбовое присоединение, 250 л/мин, 350 Бар, ~110В/50Гц;
RQM5-W6/A/M/60N-A230K1 - Клапан предохранительный резьбовое присоединение, 250 л/мин, 350 Бар, ~230В/50Гц, ручка Sicbloc;
RQM5-W5/A/M/60N-D24K1 - Клапан предохранительный резьбовое присоединение, 250 л/мин, 210 Бар, =24В, ручка Sicbloc;
RQM7-W6/D/M/60N-D24K1/CM - Клапан предохранительный резьбовое присоединение, 400л/мин, до 350 бар, =24В, ручка Sicbloc, ручное дублирование;
RQM7-W6/B/60N-A110K1 - Клапан предохранительный резьбовое присоединение, 400 л/мин, 350 Бар, ~110В/50Гц;
RQM7-W6/A/M/60N-A230K1 - Клапан предохранительный резьбовое присоединение, 400 л/мин, 350 Бар, ~230В/50Гц, ручка Sicbloc;
RQM7-W5/A/M/60N-D24K1 - Клапан предохранительный резьбовое присоединение, 400 л/мин, 210 Бар, =24В, ручка Sicbloc;
