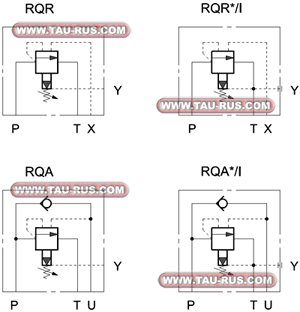

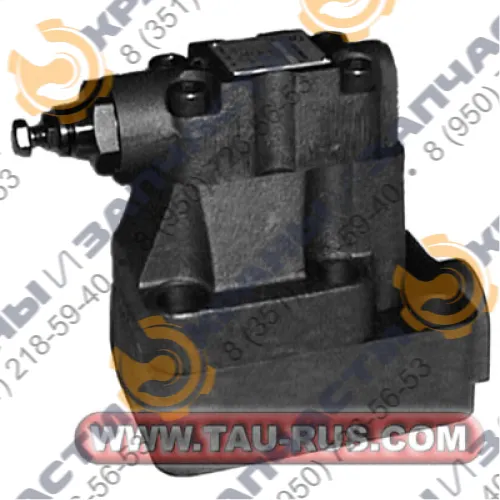

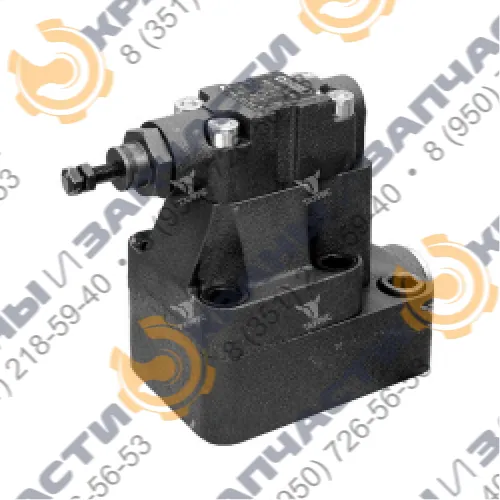

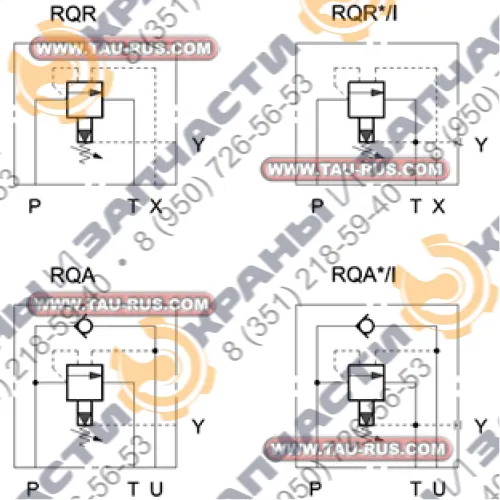

Назначение клапанов RQR3-P*, RQR5-P*, RQR7-P*, RQA5-P*, RQA7-P*

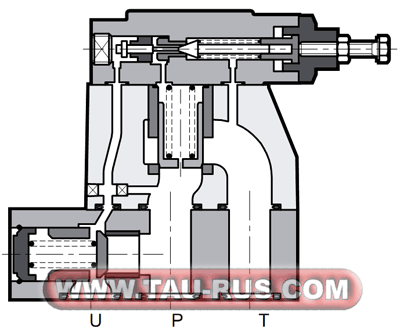

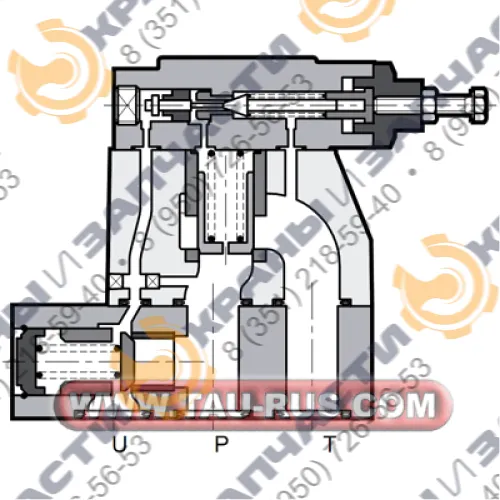

Клапаны RQA5-P*, RQA7-P*, RQR3-P*, RQR5-P*, RQR7-P* обладают не только стандартными функциями перепускных или предохранительных клапанов, но также и характеристиками безнапорной разгрузки насоса при достижении давления настройки. Для обеспечения данного условия требуется использование гидроаккумулятора, гарантирующего наличие давления в контуре. Использование обратного клапана предотвращает сброс давления из гидроаккумулятора через клапан в открытом положении.
Структура условного обозначения
|
1 |
2 |
- |
3 |
/ |
4 |
/ |
5 |
/ |
6 |
|---|---|---|---|---|---|---|---|---|---|
|
RQA |
5 |
P5 |
1 |
I |
42 |
| 1 | Тип устройства |
RQA = клапан разгрузочный со встроенным обратным клапаном (кроме размера 3) RQR = клапан разгрузочный - дистанционное управление |
| 2 | Размер |
3 = RQR3-P ISO 6264-06-09-*-97 (CETOP R06); 5 = RQR5-P ISO 6264-08-13-*-97 (CETOP R08); 5 = RQA5-P; 7 = RQR7-P ISO 6264-10-07-*-97 (CETOP R10); 7 = RQA7-P |
| 3 | Тип монтажа | P = стыковой монтаж на промежуточной плите |
| Давление настройки |
3 = до 70 бар 5 = до 210 бар 6 = до 350 бар 7 = до 350 бар (для RQR-*P) 7 = до 320 бар (для RQA-*P) |
|
| 4 | Перепад давления |

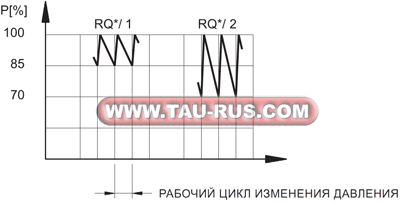

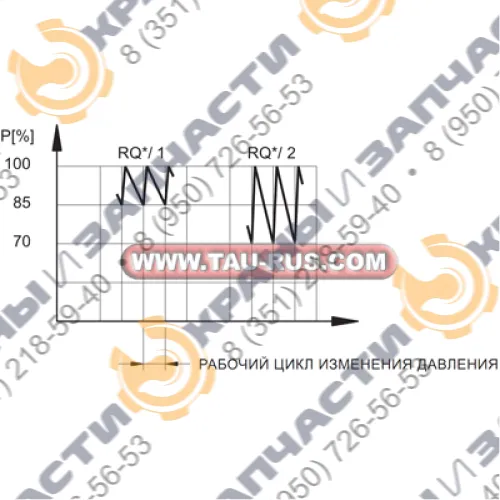

1 = включение насоса при 85% от давления настройки; 2 = включение насоса при 70% от давления настройки |
| 5 | Исполнение по дренажу |
Пропустить в случае использования внешнего дренажа I = внутренний дренаж (невозможен в случае, если противодавление в сливной магистрали составляет более 2 бар) |
| 6 | Серия | 42 |
Технические характеристики клапанов RQR, RQA
|
Параметры |
Клапан RQR3-P* |
Клапан RQR5-P* |
Клапан RQR7-P* |
Клапан RQA5-P* |
Клапан RQA7-P* |
|
|---|---|---|---|---|---|---|
|
Максимальное рабочее давление |
бар |
350 |
320 |
|||
|
Максимальный расход рабочей жидкости |
л/мин |
200 |
400 |
500 |
400 |
500 |
|
Рекомендуемая фильтрация |
мкм |
25 |
||||
|
Рекомендуемая вязкость рабочей жидкости |
сСт |
25 |
||||
|
Температура рабочей жидкости |
°C |
-20...+80 |
||||
|
Материал применяемых уплотнений |
- |
NBR |
||||
|
Масса клапана |
кг |
3,5 |
4,3 |
6,5 |
10,4 |
19,0 |

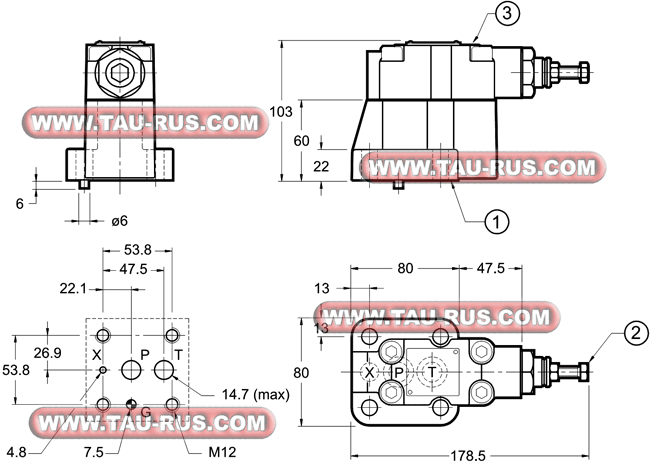

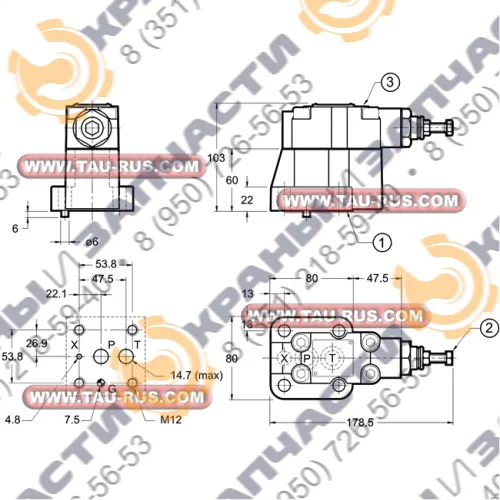

Габаритные и монтажные размеры клапанов RQR3-P*
2 = Винт регулировки давления с шестигранной головкой: гаечный ключ на 13. Для увеличения давления вращать по часовой стрелке.
3 = Отверстие Y внешнего дренажа 1/8" NPT.
РЕКОМЕНДУЕМЫЕ КРЕПЕЖНЫЕ ВИНТЫ: 4 винта М12х40. Момент затяжки: 69 Нм.
МОНТАЖНАЯ ПОВЕРХНОСТЬ: ISO 6264-06-09-*-97 (CETOP 4.4.2-2-R06-350)

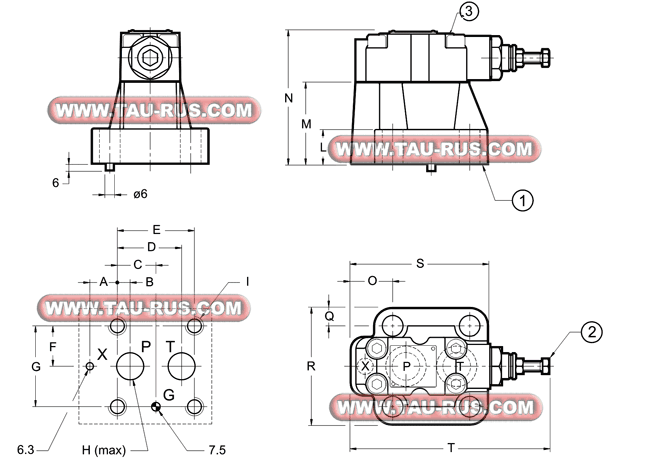

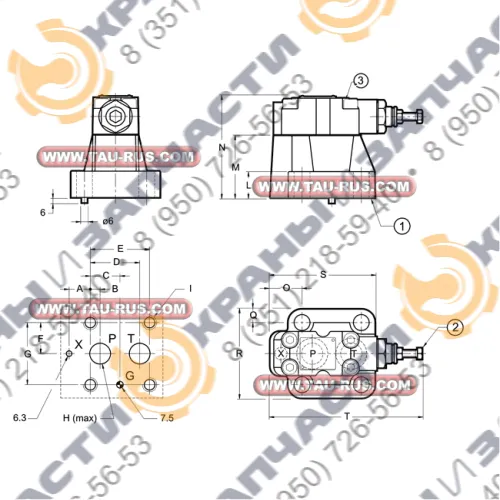

Габаритные и монтажные размеры клапанов RQR5-P*, RQR7-P*
|
|
A |
В |
С |
D |
Е |
F |
G |
ØH |
I |
L |
M |
N |
O |
Q |
R |
S |
T |
|
RQR5-P |
23.8 |
11.1 |
33.4 |
55.6 |
66.7 |
35 |
70 |
23.4 |
M16 |
27 |
70 |
113 |
35.8 |
15 |
100 |
118 |
170 |
|
RQR7-P |
31.8 |
12.7 |
44.5 |
76.2 |
88.9 |
41.3 |
82.6 |
32 |
M18 |
35 |
80 |
123 |
44.1 |
18.7 |
120 |
152 |
180 |
1 = Монтажная поверхность с уплотнительными кольцами (OR):
RQR5: 2 OR типа 3118, 1 OR типа 109.
RQR7: 2 OR типа 4137, 1 OR типа 109.
2 = Винт регулировки давления с шестигранной головкой: гаечный ключ на 13. Для увеличения давления вращать по часовой стрелке.
3 = Отверстие Y внешнего дренажа 1/8" NPT.
РЕКОМЕНДУЕМЫЕ КРЕПЕЖНЫЕ ВИНТЫ:
RQR5: 4 винта М16х50. Момент затяжки: 170 Нм.
RQR7: 4 винта М18х60 Момент затяжки: 235 Нм
МОНТАЖНАЯ ПОВЕРХНОСТЬ:
RQR5: ISO 6264-08-13-*-97 (CETOP 4.4.2-2-R08-350)
RQR7: ISO 6264-10-17-*-97 (CETOP 4.4.2-2-R10-350)

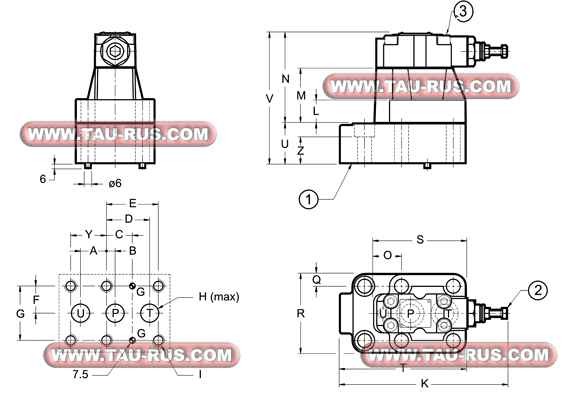

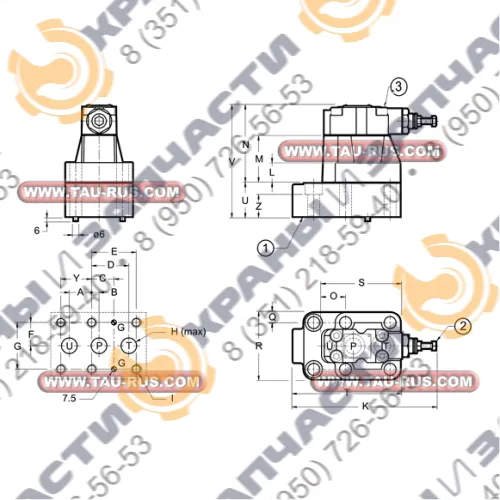

Габаритные и монтажные размеры клапанов RQA5-P*, RQA7-P*
|
|
A |
В |
С |
D |
Е |
F |
G |
ØH |
I |
Y |
L |
M |
N |
O |
Q |
R |
S |
T |
U |
V |
Z |
|
RQA5-P |
33.3 |
11.1 |
33.4 |
55.6 |
66.7 |
35 |
70 |
23.4 |
M16 |
46 |
27 |
70 |
113 |
35.8 |
15 |
100 |
118 |
160 |
50 |
163 |
33.5 |
|
RQA7-P |
38 |
12.7 |
44.5 |
76.2 |
88.9 |
41.3 |
82.6 |
32 |
M18 |
50.8 |
35 |
80 |
123 |
44.1 |
18.7 |
120 |
152 |
218 |
66 |
189 |
48 |
1 = Монтажная поверхность с уплотнительными кольцами (OR):
RQA5: 3 OR типа 3118.
RQA7: 3 OR типа 4137.
2 = Винт регулировки давления с шестигранной головкой: гаечный ключ на 13. Для увеличения давления вращать по часовой стрелке.
3 = Отверстие Y внешнего дренажа 1/8" NPT.
РЕКОМЕНДУЕМЫЕ КРЕПЕЖНЫЕ ВИНТЫ:
RQA5: 4 винта М16х100 2 винта М16х55 Момент затяжки: 170 Нм .
RQA7: 4 винта М18х130 2 винта М18х70 Момент затяжки: 235 Нм
Монтажные плиты для клапанов RQR3-P*, RQR5-P*, RQR7-P*, RQA5-P*, RQA7-P**
|
|
Клапан RQR3-P* |
Клапан RQR5-P* |
Клапан RQR7-P* |
Клапан RQA5-P* |
Клапан RQA7-P* |
|
Наименование плиты |
PMRQ3-AI4G с задним расположением присоединительных отверстий |
PMRQ5-AI5G с задним расположением присоединительных отверстий |
PMRQ7-AI7G с задним расположением присоединительных отверстий |
PMRQA5-AI5G с задним расположением присоединительных отверстий |
PMRQA7-AI7G с задним расположением присоединительных отверстий |
|
Размеры отверстий P, T, U |
1/2 BSP |
1 BSP |
1 1/4 BSP |
3/4 BSP |
1 1/4 BSP |
|
Размеры отверстия X |
1/4 BSP |
1/4 BSP |
1/4 BSP |
- |
- |

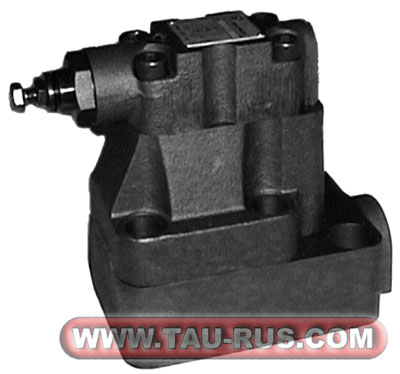

Примеры для заказа:
- RQA5-P5/1/I/42/V - Клапан предохранительный перепускной, 50-210 Бар,86 %, Вайтон;
- RQA5-P5/1/I/42 - Разгрузочный клапан, с обратным клапаном, 400л/мин, до 210 бар, включение насоса при 85% от давления настройки, внутренний дренаж;
- RQA5-P3/1/I/42 - Клапан предохранительный перепускной, 25-70 Бар;
- PMRQA5-AI5G/10 - Плита для клапана RQA5-P, P-T-U 3/4'', с задним расположением присоединительных отверстий.
Общие параметры
| Бренд | DUPLOMATIC MS S.p.a. |
|---|---|
| Серия | RQA; RQR |
| Тип клапана давления | Предохранительный |
| Единица измерения | шт |
Электрические характеристики
| Степень защиты | IP65 |
|---|
Условия эксплуатации
| Диапазон вязкости рабочей жидкости, сСт | 10…400 |
|---|
Характеристики
| Наименование | Значение |
|---|---|
| Максимальное рабочее давление, бар | 320 |
| Диапазон настройки давления, бар | 0-210 |
| Количество контролируемых линий | Одна |
| Количество настроек давления | 1 |
| Контролируемые линии | P |
| Линии сброса | T |
| Стандарт присоединения | ISO 6264 |
| Регулировочное устройство | Винт с шестигранной головкой |
| Тип монтажа | Стыковой |
| Типоразмер | CETOP R08 |
| Тип разгрузки клапана | Нормально-разгруженный |
| Управление разгрузкой клапана | Гидравлическое |
