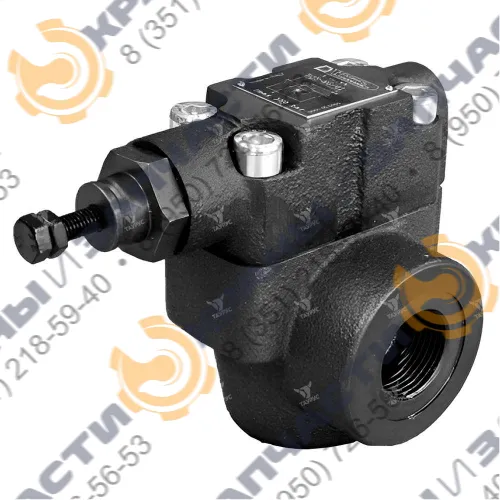

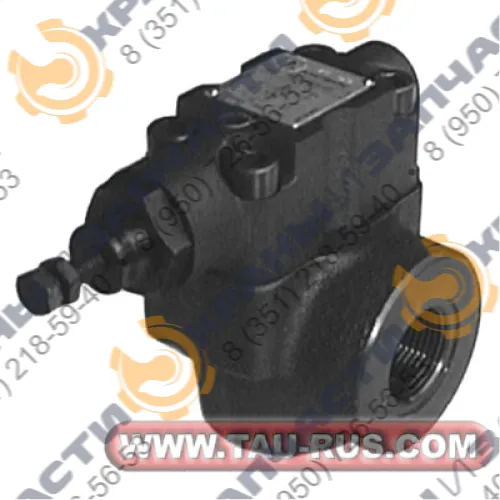

RQ*-W - Клапаны предохранительные
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии

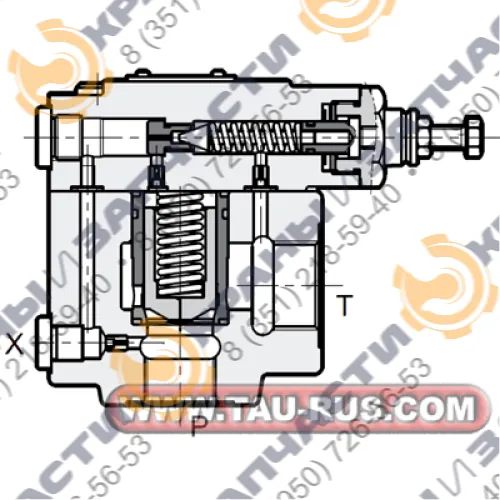

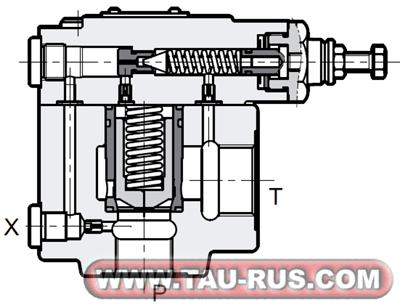

Назначение предохранительных клапанов RQ5-W*, RQ7-W*
Клапаны RQ5-W*, RQ7-W* позволяют перепускать полный поток насоса даже при значениях давления, близких к установленному значению. Широкие проходы обеспечивают снижение перепадов давления и нагрева жидкости благодаря низкому перепаду давления в клапане.
Используйте гидравлические жидкости на основе минеральных масел типа HL или HM, в соответствии с ISO 6743-4. Для этих жидкостей используйте уплотнения из NBR (код N). Для жидкостей типа HFDR (фосфатные эфиры) используйте уплотнения FPM (код V). По поводу использования других типов жидкостей таких как HFA, HFB, HFC проконсультируйтесь в нашем отделе технической поддержки.
Использование жидкостей при температуре свыше 80 °С приводит к ускоренному износу уплотнений и к ухудшению качества жидкости. Жидкость должна сохранять свои физические и химические характеристики неизменными.

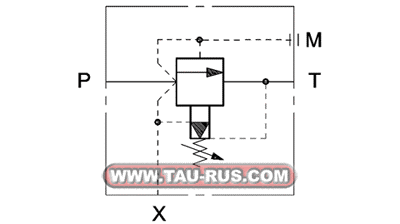

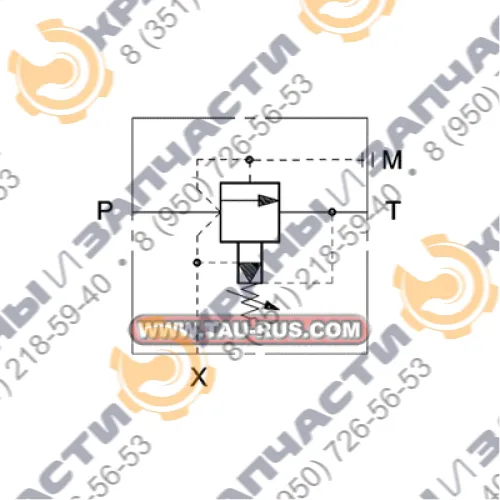

Гидросхемы RQ5-W*, RQ7-W*
Структура условного обозначения предохранительных клапанов RQ5-W*, RQ7-W*
|
1 |
2 |
- |
3 |
4 |
/ |
5 |
/ |
6 |
/ |
7 |
|---|---|---|---|---|---|---|---|---|---|---|
|
RQ |
5 |
W |
3 |
M |
41 |
V |
| 1 | Тип устройства | RQ = предохранительный клапан |
| 2 | Номинальный размер |
5 = Ду=25 мм 7 = Ду=40 мм |
| 3 | Резьбовые присоединительные отверстия | W = BSP |
| 4 | Диапазон регулировки давления |
3 = до 70 бар 5 = до 210 бар 6 = до 350 бар |
| 5 | Регулировка |
Пропустить для вариантов регулировки винтом с потайной шестигранной головкой M = регулировка рукояткой SICBLOC |
| 6 | Номер серии | 41 |
| 7 | Уплотнения |
Пропустить в случае минеральных масел V = уплотнения FPM для специальных жидкостей |
Технические характеристики клапанов RQ5-W*, RQ7-W*
|
Параметры |
Клапан RQ5-W* |
Клапан RQ7-W* |
|
|---|---|---|---|
|
Максимальное рабочее давление |
бар |
350 |
|
|
Максимальный расход рабочей жидкости |
л/мин |
250 |
400 |
|
Диапазон температур рабочей жидкости |
°C |
-20...+80 |
|
|
Рекомендуемая вязкость рабочей жидкости |
сСт |
25 |
|
|
Класс чистоты рабочей жидкости |
- |
Класс 10 по NAS 1638 |
|
|
Материал применяемых уплотнений |
- |
NBR |
|
|
Масса клапана не более |
кг |
4,1 |
8,0 |

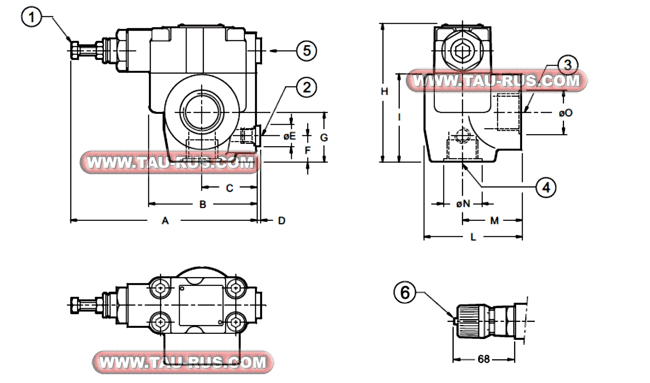

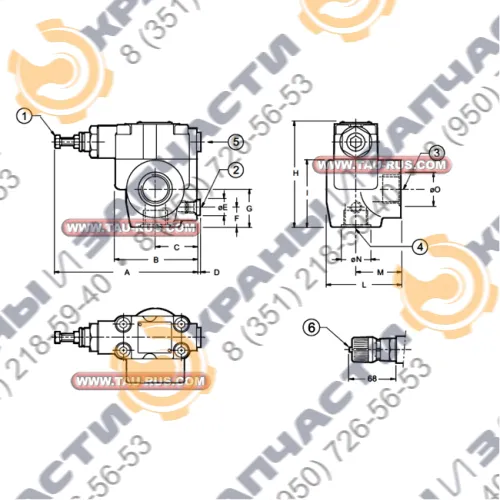

Габаритные и присоединительные размеры клапанов RQ5-W*, RQ7-W*
|
|
A |
В |
С |
D |
ØЕ |
F |
G |
H |
I |
L |
M |
ØN |
ØO |
|
RQ5-W |
168 |
98 |
49 |
4 |
22 |
21.5 |
44.5 |
123 |
80 |
87 |
53 |
35.5 |
46 |
|
RQ7-W |
168 |
98 |
49 |
4 |
22 |
43 |
59.5 |
145 |
102 |
109 |
68 |
50 |
56 |
- Регулировочный винт под ключ на 13 мм. Для увеличения давления вращать по часовой стрелке.
- Отверстие Х. G 1/4 (заглушено).
- Выход Т. RQ5-W* = G 1, RQ7-W* = G 1 1/2.
- Вход P. RQ5-W* = G 3/4, RQ7-W* = G 1 1/4.
- Порт манометра 3/8 NPT (заглушен).
- Рукоятка SICBLOC. Нажать и вращать одновременно.

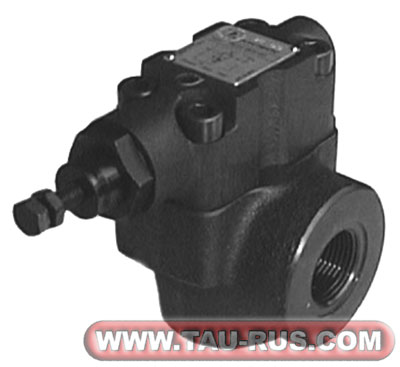

RQ5-W6/41 - Клапан предохранительный 0-350 Бар, 250л/мин;
RQ7-W6/41 - Клапан предохранительный, 350 Бар, 400 л/мин.
Общие параметры
| Бренд | DUPLOMATIC MS S.p.a. |
|---|---|
| Серия | RQ5-W, RQ7-W |
| Тип клапана давления | Предохранительный |
| Единица измерения | шт |
Электрические характеристики
| Степень защиты | IP65 |
|---|
Условия эксплуатации
| Диапазон вязкости рабочей жидкости, сСт | 10…400 |
|---|
Характеристики
| Наименование | Значение |
|---|---|
| Максимальное рабочее давление, бар | 350 |
| Диапазон настройки давления, бар | 10-350 |
| Количество контролируемых линий | Одна |
| Количество настроек давления | 1 |
| Контролируемые линии | P |
| Линии сброса | T |
| Стандарт присоединения | ISO 6264 |
| Регулировочное устройство | Винт с шестигранной головкой |
| Тип монтажа | Стыковой |
| Типоразмер | CETOP R08 |
| Тип разгрузки клапана | Нормально-разгруженный |
| Управление разгрузкой клапана | Гидравлическое |
