RQ4M - Клапаны предохранительные CETOP 05 (Ду=10 мм)
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии

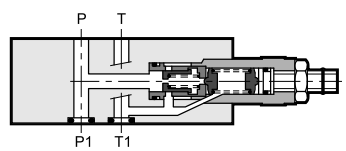

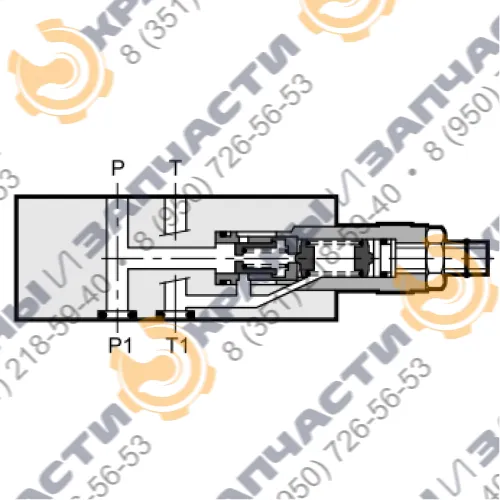

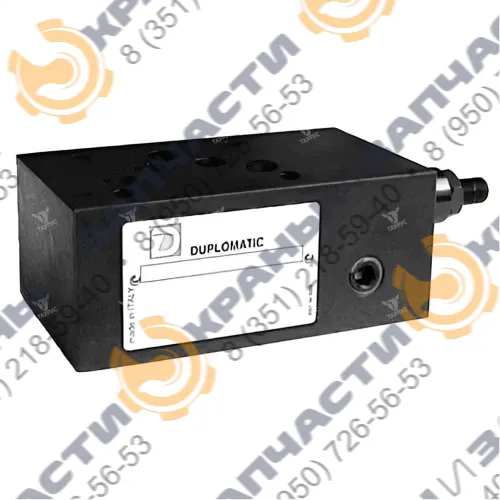

Описание гидроклапанов RQ4M
- Клапан RQ4M является перепускным предохранительным клапаном с пилотным управлением в модульном исполнении с монтажной поверхностью, соответствующей стандартам CETOP и ISO.
- Клапан может быть смонтирован со всеми модульными клапанами CETOP 05 без использования трубопроводов, а только с помощью соответствующих шпилек или винтов.
- Клапан Duplomatic RQ4M доступен в вариантах для одиночного регулирования на одной контролируемой магистрали и для двойного регулирования на двух контролируемых магистралях с четырьмя различными диапазонами регулирования давления.
- Клапан обычно используется в качестве ограничителя давления в гидравлической системе.
- В стандартном исполнении, для настройки и регулирования давления служит винт, с шестигранной головкой и стопорной гайкой, с ограничением максимального хода.

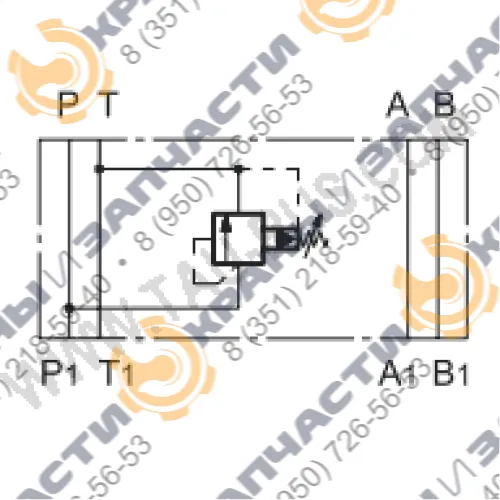

- Конфигурация «SP»: клапан RQ4M-3 (4,5,6)-SP контролирует давление в магистрали P со сбросом в T.

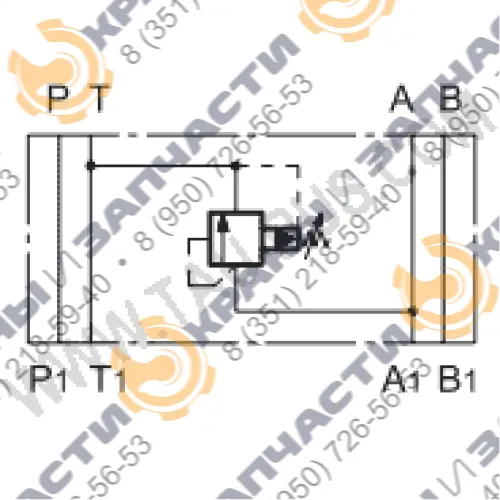

- Конфигурация «SAT»: клапан RQ4M-3 (4,5,6)-SAT контролирует давление в магистрали A со сбросом в T. .

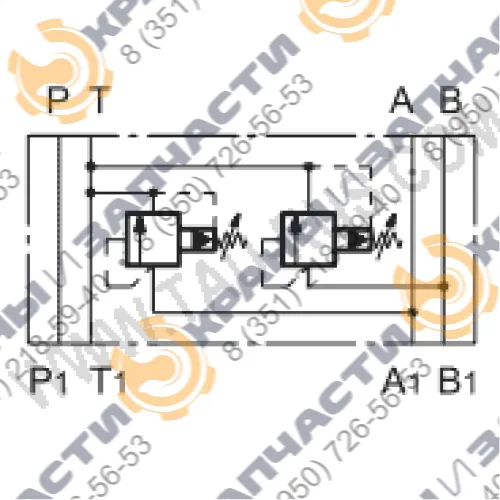

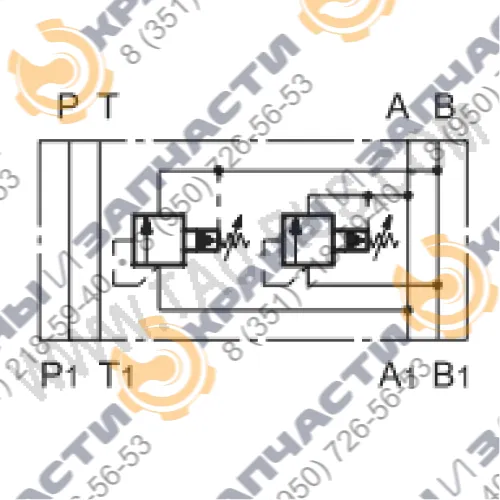

- Конфигурация «DT»: клапан RQ4M-3 (4,5,6)-DT контролирует давление в магистралях A-B со сбросом в T.
- Конфигурация «D»: клапан RQ4M-3 (4,5,6)-D контролирует давление в магистралях A-B с перекрестными сбросами.
Гидравлические жидкости
Клапаны с пилотным управлением RQ4M работают на гидравлических и минеральных маслах, вязкостью от 10 до 400 сСт, и температурой от -20С° до +80С°.Структура обозначения
|
1 |
- |
2 |
- |
3 |
/ |
4 |
/ |
5 |
/ |
6 |
|---|---|---|---|---|---|---|---|---|---|---|
|
RQ4M |
5 |
D |
M1 |
51 |
|
| 1 | Тип устройства | RQ4M = Предохранительный клапан с пилотным управлением, размер CETOR 05, модульного исполнения |
| 2 | Диапазон регулирования давления |
3 = до 70 бар 4 = до 140 бар 5 = до 210 бар 6 = до 350 бар |
| 3 | Вариант исполнения |
SP: одиночный на магистрали P со сбросом в T SAT: одиночный на магистрали A со сбросом в T DT: двойной на магистралях A-B со сбросом в T D: двойной на магистралях A-B с перекрестными сбросами |
| 4 | Регулировка |
M1 = Ручка регулировки (пропустить, если регулировка винтом с потайной шестигранной головкой) |
| 5 | Номер серии | 51 (габаритные и монтажные размеры остаются неизменными для серий с 50 по 59) |
| 6 | Уплотнения |
Пропустить в случае минеральных масел V = вайтон (для специальных типов жидкостей) |
Технические характеристики
|
Максимальное рабочее давление |
бар |
350 |
|
Максимальный расход в магистралях регулируемого расхода и в свободных магистралях |
л/мин |
100 |
|
Рабочий диапазон температур окружающей среды |
°C |
-20...+50 |
|
Диапазон температур жидкости |
°C |
-20...+80 |
|
Вязкость жидкости |
сСт |
10...400 |
|
Рекомендуемая вязкость |
сСт |
25 |
|
Рекомендуемая очистка |
мкм |
<25 |
|
Уровень загрязнения жидкости (допустимый) |
Класс 5/6 по NAS 1638 |
|
|
Масса: RQ4M-SP / RQ4M-SAT / |
кг |
2,6 |
|
Масса: RQ4M-D / RQ4M-DT |
кг |
3,6 |

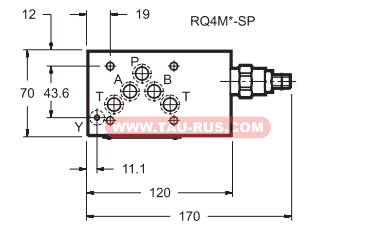

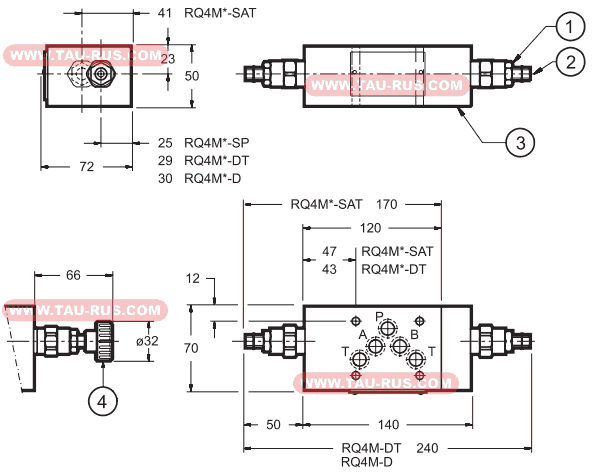

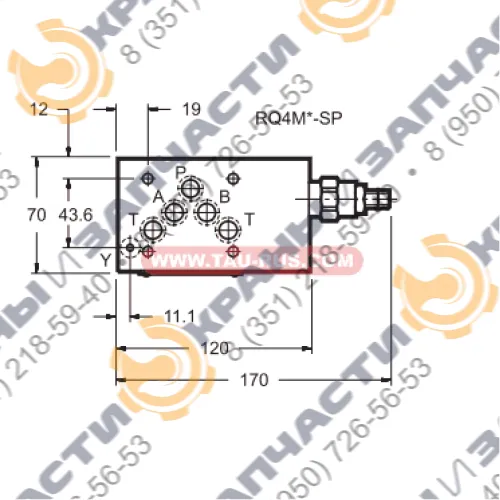

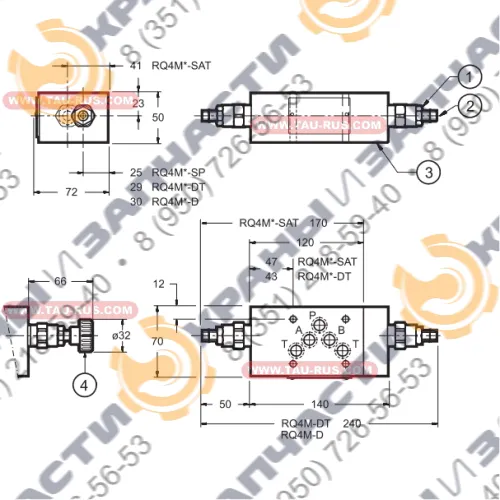

Габаритные и монтажные размеры клапанов предохранительных Duplomatic RQ4M
|
1 |
Контргайка: ключ 19 мм |
|
2 |
Регулировочный винт с внутренней шестигранной головкой: ключ 6 мм |
|
3 |

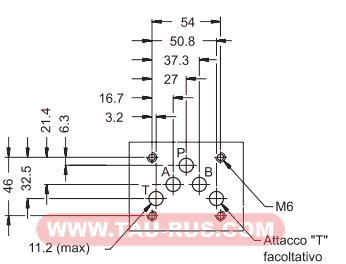

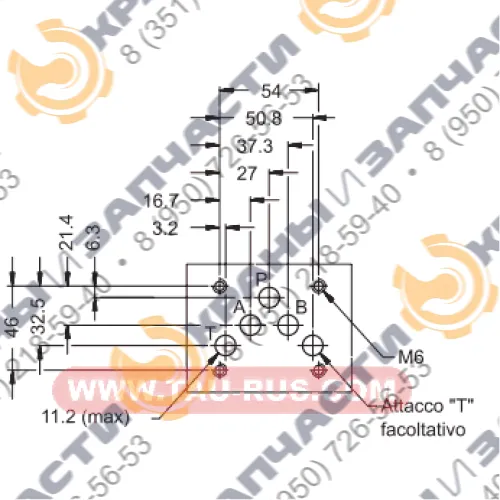

Монтажная поверхность с уплотнительными кольцами |
|
4 |
Ручка регулировки типа М1 (см. код ) |
|
5 |
Стопорное кольцо |
Пример условного обозначения при заказе:
RQ4M3-SAT/51 - Клапан предохранительный модульный монтаж, CETOP 05, до 70 бар
RQ4M5-SP/51 - Клапан предохранительный модульный монтаж, CETOP 05, до 210 бар
RQ4M5-SAT/M1/51 - Клапан предохранительный модульный монтаж, CETOP 05, до 210 бар, с ручкой регулировки
RQ4M5-DT/M1/51 - Клапан предохранительный модульный монтаж, CETOP 05, до 210 бар, с ручкой регулировки
RQ4M4-SP/M1/51 - Клапан предохранительный Р-Т, модульный монтаж, CETOP 05, до 140 бар, с ручкой регулировки
