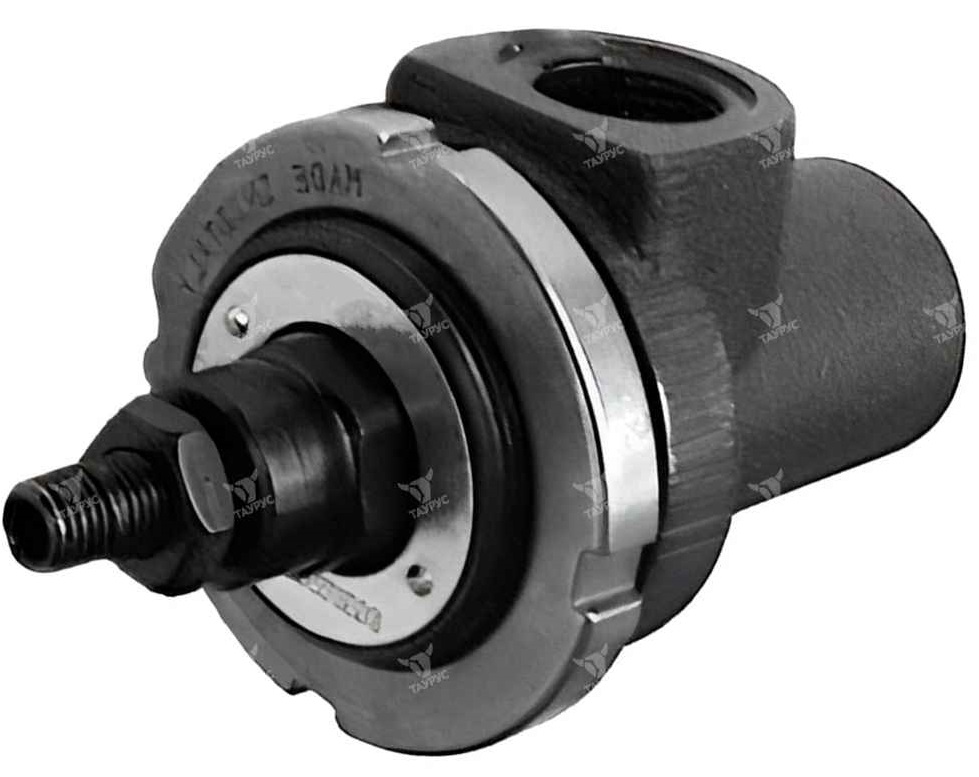

RM*-W - Гидроклапаны предохранительные перепускные
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии

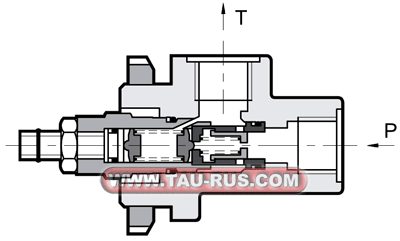

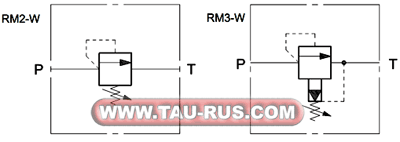

Описание предохранительных клапанов RM2-W*, RM3-W*
Данные гидроклапаны представлены в двух различных размерах: RM2-W* прямого действия для расхода до 50 л/мин; RM3-W* с пилотным управлением для расхода до 75 л/мин.
Клапаны RM2-W*, RM3-W* оснащены регулировочным винтом с потайной шестигранной головкой, стопорной гайкой и ограничителем максимальной регулировки.
Используйте гидравлические жидкости на основе минеральных масел типа HL или HM, в соответствии с ISO 6743-4. Для этих жидкостей используйте уплотнения из NBR (код N). Для жидкостей типа HFDR (фосфатные эфиры) используйте уплотнения FPM (код V). По поводу использования других типов жидкостей таких как HFA, HFB, HFC проконсультируйтесь в нашем отделе технической поддержки.
Использование жидкостей при температуре свыше 80 °С приводит к ускоренному износу уплотнений и к ухудшению качества жидкости. Жидкость должна сохранять свои физические и химические характеристики неизменными.
Структура условного обозначения
|
1 |
2 |
- |
3 |
4 |
/ |
5 |
/ |
6 |
|---|---|---|---|---|---|---|---|---|
|
RM |
3 |
W |
5 |
M1 |
30 |
| 1 | Тип устройства | RM = перепускной предохранительный клапан |
| 2 | Номинальный размер |
2 = 3/8 "; 3 = 1/2 " |
| 3 | Присоединение | W = резьбовые присоединительные отверстия BSP |
| 4 | Диапазон регулировки давления |
3 = до 70 бар; 4 = до 140 бар; 5 = до 210 бар; 6 = до 350 бар |
| 5 | Тип регулировки |
M1 = регулировочная ручка (только для RM3) Без обозначения = регулировка винтом с потайной шестигранной головкой |
| 6 | Серия | 30 |
Технические характеристики клапанов предохранительных клапанов RM2-W*, RM3-W*
|
Параметры |
Клапан RM2-W* |
Клапан RM3-W* |
|
|---|---|---|---|
|
Максимальное рабочее давление |
бар |
350 |
|
|
Максимальный расход рабочей жидкости |
л/мин |
50 |
75 |
|
Диапазон температур рабочей жидкости |
°C |
-20...+80 |
|
|
Рекомендуемая вязкость рабочей жидкости |
сСт |
25 |
|
|
Класс чистоты рабочей жидкости |
- |
Класс 10 по NAS 1638 |
|
|
Материал применяемых уплотнений |
- |
NBR |
|
|
Масса клапана не более |
кг |
0,9 |
|

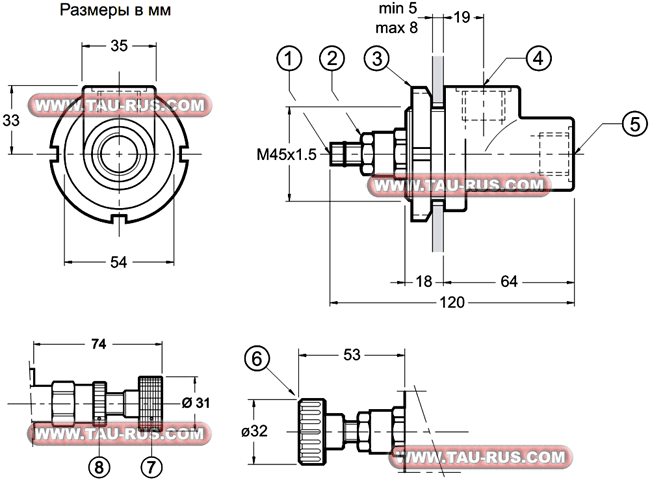

Габаритные и присоединительные размеры
- Регулировочный винт с потайной шестигранной головкой: шестигранный ключ 6 (RM2-W*) шестигранный ключ 5 (RM3-W*). Для увеличения давления вращать по часовой стрелке.
- Стопорная гайка: шестигранный ключ 19 (RM2-W*), шестигранный ключ 17 (RM3-W*).
- Кольцевая гайка для фланцевого крепления типа SKF KM9.
- Выпускное отверстие 1/2" BSP.
- Напорное отверстие: 3/8" BSP (RM2-W*), 1/2" BSP (RM3-W*).
- Регулировочная ручка типа M1 (RM3-W*).
- Регулировочная ручка типа K (RM2-W*).
- Стопорное кольцо.
RM2-W5/31N - Клапан предохранительный 3/8'', 0-210 Бар, 50л/мин;
RM3-W6/30 - Клапан предохранительный, 1/2'', 0-350 Бар, 75л/мин;
RM3-W3/30 - Клапан предохранительный, 1/2'', 0-70 Бар, 75л/мин;
RM3-W5/30 - Клапан предохранительный, 1/2'', 0-210 Бар, 75л/мин;
RM3-W3/M1/30 - Клапан предохранительный (с рукояткой), 1/2'', 0-70 Бар, 75л/мин
Общие параметры
| Бренд | DUPLOMATIC MS S.p.a. |
|---|---|
| Серия | RM2-W; RM3-W |
| Тип клапана давления | Предохранительный |
| Единица измерения | шт |
Электрические характеристики
| Степень защиты | IP65 |
|---|
Условия эксплуатации
| Диапазон вязкости рабочей жидкости, сСт | 10…400 |
|---|
Характеристики
| Наименование | Значение |
|---|---|
| Максимальное рабочее давление, бар | 350 |
| Диапазон настройки давления, бар | 10-70 |
| Количество контролируемых линий | Одна |
| Количество настроек давления | 1 |
| Контролируемые линии | P |
| Линии сброса | T |
| Резьба на входе | G1/2" |
| Резьба на выходе | G1/2" |
| Тип монтажа | Трубный (резьбовой) |
| Типоразмер | G 1/2" |
