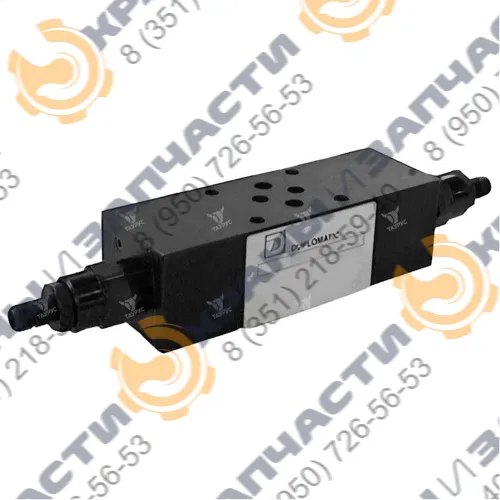

Описание гидроклапанов MRQ
- Перепускной предохранительный клапан MRQ с пилотным управлением, модульного монтажа (клапан может быть смонтирован со всеми модульными клапанами CETOP 03 без использования трубопроводов) с монтажной поверхностью CETOP или ISO.
- Клапаны Duplomatic MRQ поставляются с одиночным регулированием на одной из магистралей (MRQ-SP, MRQ-SAT, MRQ-SBT, MRQ-SB) или двойным регулированием ( MRQ - D, MRQ - DT).
- Основной назначение гидроклапана MRQ - ограничитель давления в гидравлической системе.
- Предусмотрены четыре основных диапазона настройки давления: до 70 бар, до 140 бар, до 210 бар и до 350 бар.
- В стандартном исполнении, настройка и регулирование давления осуществляется винтом, с шестигранной головкой и стопорной гайкой, с ограничением максимального хода.
Конфигурации

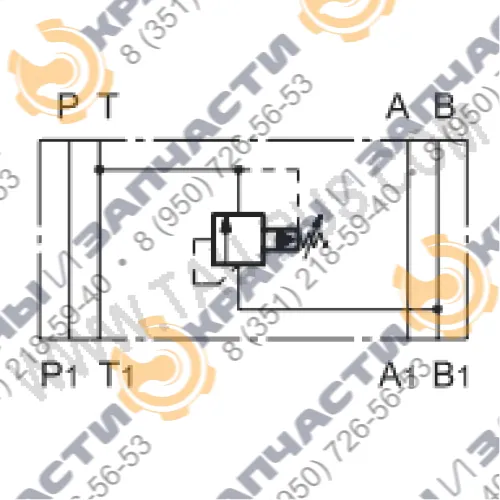

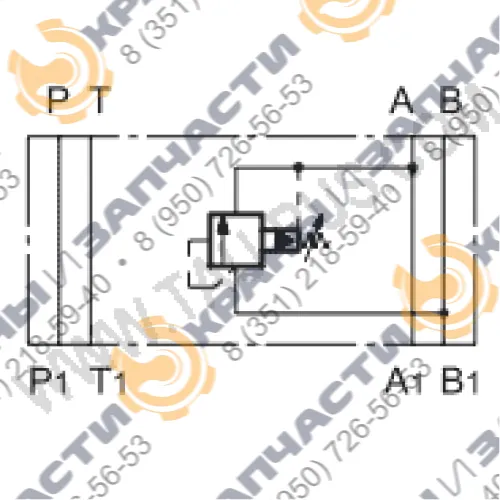

- Конфигурация «SP»: клапан MRQ3 (4,5,6)-SP контролирует давление в магистрали P со сбросом в T.
- Конфигурация «SAT»: клапан MRQ3 (4,5,6)-SAT контролирует давление в магистрали A со сбросом в T.
- Конфигурация «SBT»: клапан MRQ3 (4,5,6)-SBT контролирует давление в магистрали B со сбросом в T.
- Конфигурация «DT»: клапан MRQ3 (4,5,6)-DT контролирует давление в магистралях A-B со сбросом в T.
- Конфигурация «D»: клапан MRQ3 (4,5,6)-D контролирует давление в магистралях A-B с перекрестными сбросами.
- Конфигурация «SB»: клапан MRQ3 (4,5,6)-SB контролирует давление в магистралях B со сбросом в A.
Гидравлические жидкости
Клапаны с пилотным управлением MRQ работают на гидравлических и минеральных маслах, вязкостью от 10 до 400 сСт, и температурой от -20С° до +80С°.Структура условного обозначения
|
1 |
- |
2 |
- |
3 |
/ |
4 |
/ |
5 |
/ |
6 |
|---|---|---|---|---|---|---|---|---|---|---|
|
MRQ |
6 |
D |
M1 |
51 |
V |
| 1 | Тип устройства | MRQ = предохранительный клапан с пилотным управлением, размер CETOR 03, модульного исполнения |
| 2 | Диапазон регулирования давления |
3 = до 70 бар 4 = до 140 бар 5 = до 210 бар 6 = до 350 бар |
| 3 | Вариант исполнения |
SP: одиночный на магистрали P со сбросом в T SAT: одиночный на магистрали A со сбросом в T SBT: одиночный на магистрали B со сбросом в T DT: двойной на магистралях A-B со сбросом в T D: двойной на магистралях A-B с перекрестными сбросами SB: одиночный на магистрали B со сбросом в A |
| 4 | Регулировка |
Пропустить для регулировки винтом с потайной шестигранной головкой M1 = регулировочная ручка |
| 5 | Номер серии | 51 (Габаритные и монтажные размеры остаются неизменными для серий от 50 до 59) |
| 6 | Уплотнения |
Пропустить в случае использования минеральных масел V = уплотнения FPM для особых типов жидкостей |
Параметры
|
Максимальное рабочее давление |
бар |
350 |
|
Минимальное давление управления |
см. диаграмму |
|
|
Максимальный расход в магистралях регулируемого расхода и в свободных магистралях |
л/мин |
75 |
|
Температура окружающей среды |
°C |
-20...+50 |
|
Рабочая температура жидкости |
°C |
-20...+80 |
|
Вязкость жидкости |
сСт |
10...400 |
|
Рекомендуемая вязкость |
сСт |
25 |
|
Допустимый уровень загрязнения жидкости |
Класс 5/6 по NAS 1638 |
|
|
Масса: MRQ - SP / MRQ - SAT / |
кг |
1,4 |
|
Масса: MRQ - D / MRQ - DT |
кг |
2,1 |

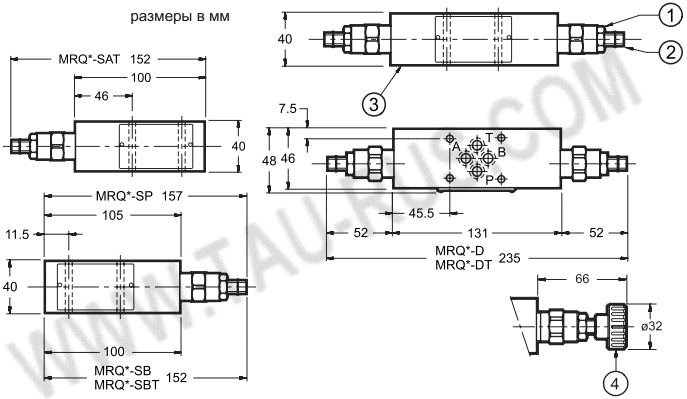

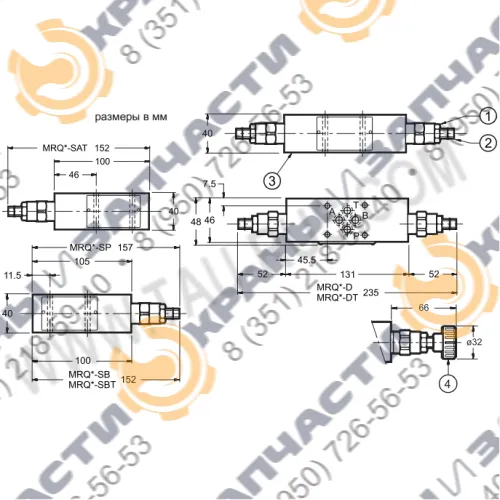

Габаритные и монтажные размеры клапанов предохранительных Duplomatic MRQ
|
1 |
Стопорная гайка: гаечный ключ 17 |
|
2 |
Регулировочный винт с внутренней шестигранной головкой: шестигранный ключ 5 (стандарт) |
|
3 |
Монтажная поверхность с уплотнительными кольцами: 4 шт. типа OR 2037 |
|
4 |
Ручка регулировки: M1 |

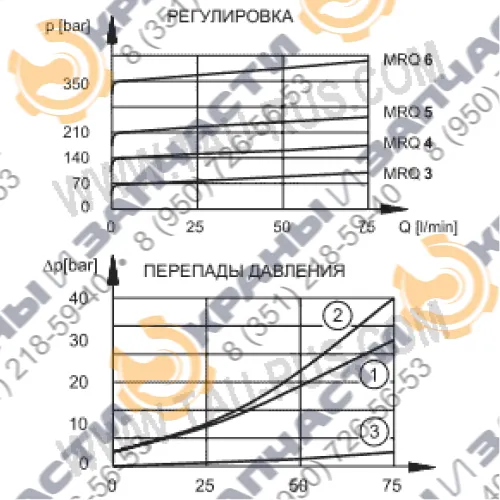

Диаграммы характеристик
Например:
- Клапан MRQ5-SP/M1/51
- Клапан MRQ4-SP/51
- Клапан MRQ5-SP/51
- Клапан MRQ3-SP/51
- Клапан MRQ6-SP/51
- Клапан MRQ4-SP/M1/51
- Клапан MRQ3-SP/M1/51
