МКПВ-4/3СР1 - Клапан предохранительный
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии
Описание гидроклапанов предохранительных МКПВ-4/3C (Ду=4 мм)

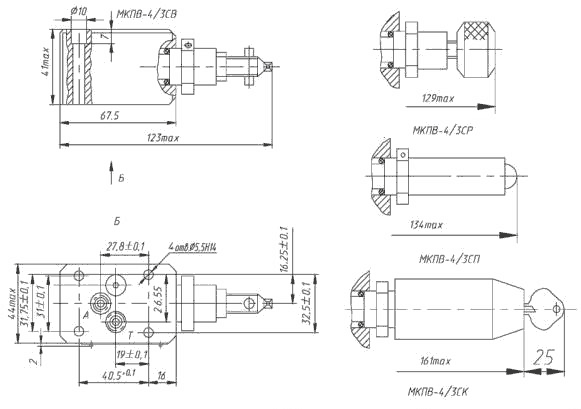

Гидроклапаны предохранительные МКПВ-4/3СВ1, МКПВ-4/3СВ2, МКПВ-4/3СВ3, МКПВ-4/3СР1, МКПВ-4/3СР2, МКПВ-4/3СР3 стыкового исполнения, с диаметром условного прохода 4 мм служат для поддержания установленного давления, предохраняет от превышения давления и разгрузки гидросистем от давления. Область применения предохранительных клапанов МКПВ 4/3С - гидроприводы прессов, станков, литейных и литьевых машин, а также другого оборудования.Габаритные и присоединительные размеры гидроклапанов МКПВ-4/3С
Структура условного обозначения клапана МКПВ-4/3С
|
1 |
- |
2 |
3 |
4 |
5 |
|---|---|---|---|---|---|
|
МКПВ-4/3C |
В |
3 |
УХЛ |
4 |
| 1 | Типы аппарата | МКПВ-4/3C = клапан предохранительный, Ду=4 мм, ном. давление на входе 32 МПа, стыкового монтажа |
| 2 | Регулировочное устройство |
В = регулировочный винт с головкой под ключ; Р = рукоятка; К = ключ П = защитный колпачок с опломбированием |
| 3 | Исполнение по диапазону регулирования |
1 = 0,5-10 МПа; 2 = 1-20 МПа; 3 = 2-32 МПа |
| 4 | Климатическое исполнение | УХЛ - для районов с умеренным климатом |
| 5 | Категория размещения | 4 |
Основные характеристики гидроклапанов предохранительных МКПВ-4/3С
| Обозначение |
Клапан МКПВ-4/3СВ1 |
Клапан МКПВ-4/3СВ2 |
Клапан МКПВ-4/3СВ3 |
| Условный проход, мм |
4 |
||
| Диапазон регулировки давления, МПа |
0,5...10 |
1...20 |
2...32 |
| Расход рабочей жидкости номинальный / максимальный / минимальный, дм³/мин |
4 / 5 / 2 |
||
| Внутренняя герметичность (максимальные внутренние утечки), см³/мин |
20 |
25 |
30 |
| Максимальное превышение давления настройки клапана при мгновенном возрастании давления, % |
2,5 |
||
| Момент силы настройки не более, Нм |
0,6 |
||
|
Определяющий параметр (передаваемая мощность), равный произведению величин номинального давления и номинального расхода, МПа*л/мин |
40 |
80 |
128 |
Пример условного обозначения клапана предохранительного стыкового с условным проходом 4 мм, с диапазоном регулировки давления 0,5...10 МПа, в качестве регулирующего элемента - рукоятка: Клапан МКПВ-4/3СР1 УХЛ4
