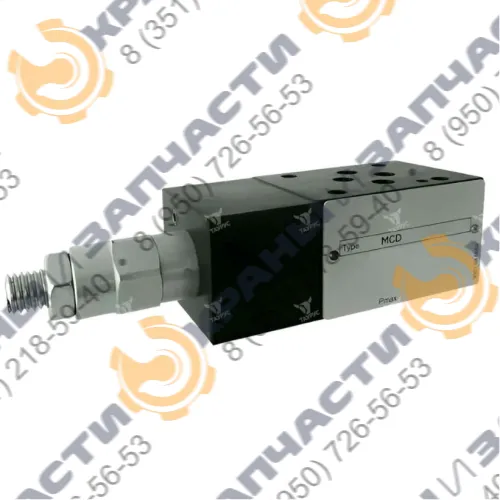

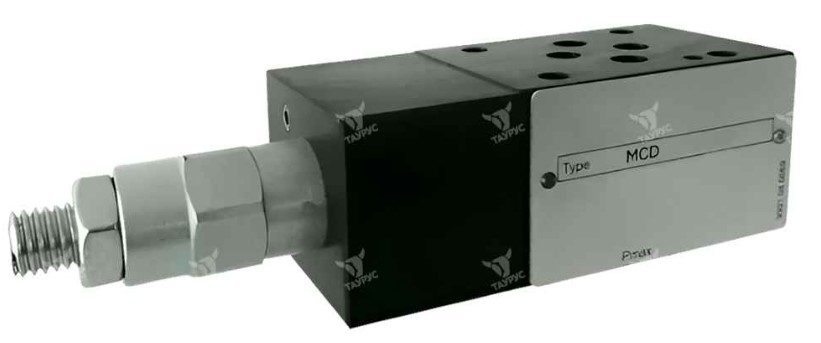

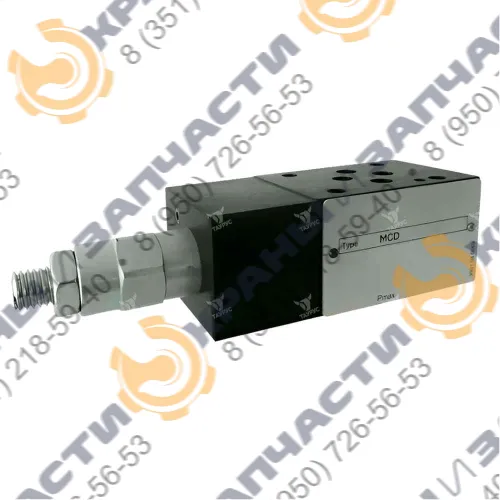

MCD - Гидроклапаны предохранительные CETOP 03 (Ду=6 мм)
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии
Описание гидроклапанов MCD
Данный клапан доступен в вариантах для одиночного регулирования на одной контролируемой магистрали и для двойного регулирования на двух контролируемых магистралях с четырьмя различными диапазонами регулирования давления. Этот клапан обычно используется в качестве ограничителя давления в гидравлической системе или ограничителя перепадов давления, возникающих в ходе работы гидравлических исполнительных механизмов.
Обычно клапан поставляется в исполнении с регулировочным винтом с шестигранной головкой и стопорной гайкой, а также с ограничением максимального хода регулирования.
- Конфигурация «SP»: клапан MCD2(3,4,5,6)-SP контролирует давление в магистрали P со сбросом в T.
- Конфигурация «SAT»: клапан MCD2(3,4,5,6)-SAT контролирует давление в магистрали A со сбросом в T.
- Конфигурация «SBT»: клапан MCD2(3,4,5,6)-SBT контролирует давление в магистрали B со сбросом в T.
- Конфигурация «DT»: клапан MCD2(3,4,5,6)-DT контролирует давление в магистралях A-B со сбросом в T.
- Конфигурация «D»: клапан MCD2(3,4,5,6)-D контролирует давление в магистралях A-B с перекрестными сбросами.
- Конфигурация «SB»: клапан MCD2(3,4,5,6)-SP контролирует давление в магистралях B со сбросом в A.

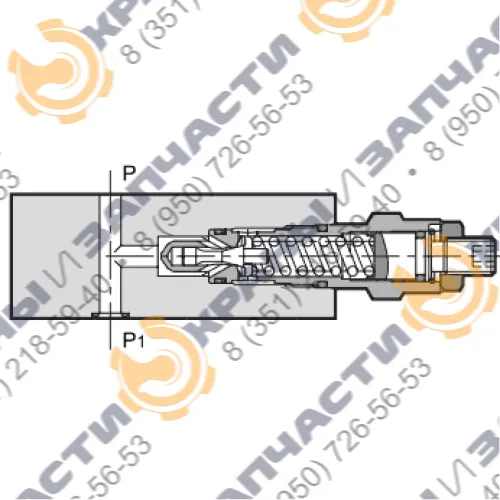

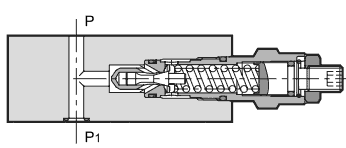

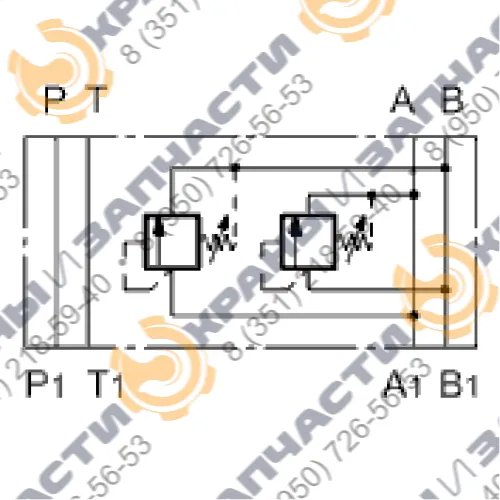

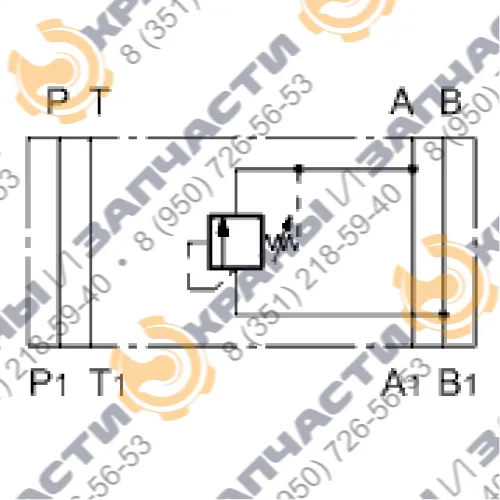

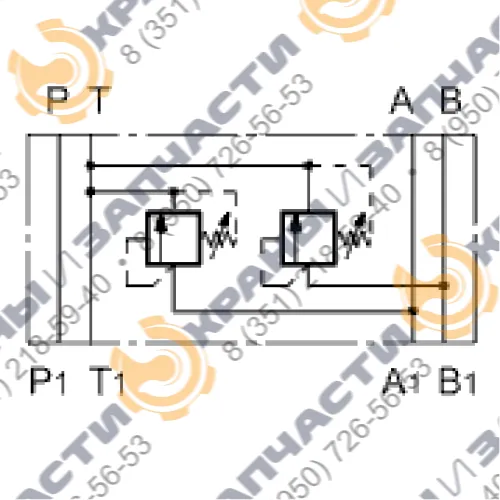

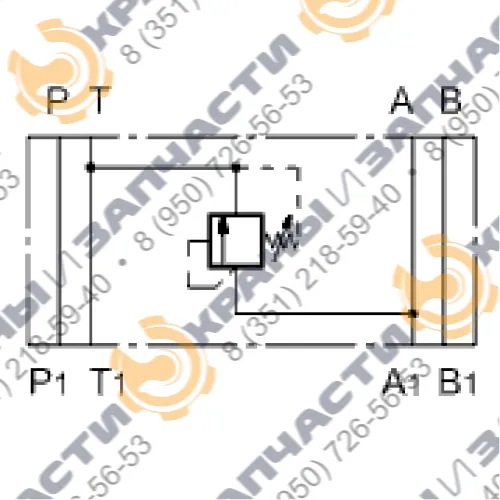

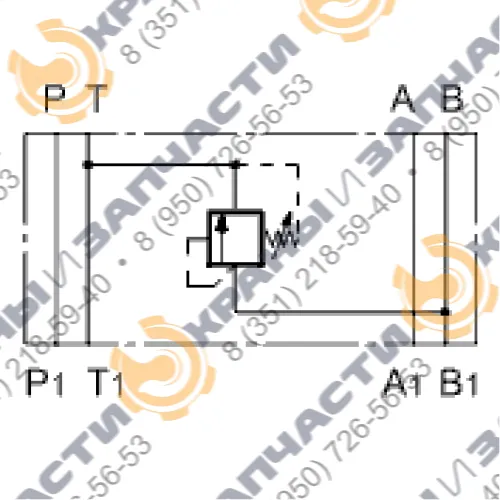

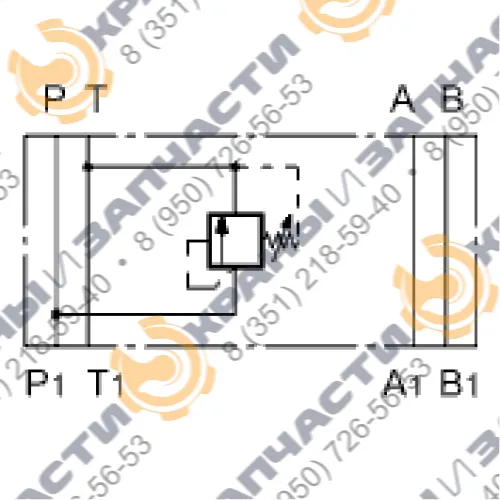

Обозначение на гидравлических схемах
Гидравлические жидкости
Используйте гидравлические жидкости на основе минеральных масел с добавлением применимых антивспенивателей и антиоксидантов. По поводу использования других типов жидкостей (водно-гликолевые растворы, фосфатные эфиры и т.п.) проконсультируйтесь, пожалуйста, в нашем отделе технической поддержки.Структура обозначения
|
1 |
- |
2 |
- |
3 |
- |
4 |
/ |
5 |
/ |
6 |
|---|---|---|---|---|---|---|---|---|---|---|
|
MCD |
5 |
DT |
51 |
N |
K |
| 1 | Тип устройства | MCD =Перепускной предохранительный клапан прямого действия, размер CETOR 03, модульного исполнения |
| 2 | Диапазон регулирования давления |
2 = до 25 бар 3 = до 70 бар 4 = до 140 бар 5 = до 210 бар 6 = до 350 бар |
| 3 | Конфигурации |
SP = одиночный на магистрали P со сбросом в T SAT = одиночный на магистрали A со сбросом в T SBT = одиночный на магистрали B со сбросом в T DT = двойной на магистралях A-B со сбросом в T D = двойной на магистралях A-B с перекрестными сбросами SB = одиночный на магистрали B со сбросом в A |
| 4 | Номер серии (габаритные и монтажные размеры остаются неизменными для серий с 50 по 59) | 51 |
| 5 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для специальных типов жидкостей |
| 6 | Регулировка |
без обозначения = регулировка осуществляется с помощью винта с потайной шестигранной головкой (стандарт) К = Регулировочная ручка |
Параметры
| Максимальное рабочее давление |
бар |
350 |
| Минимальное давление управления |
см. диаграмму |
|
| Максимальный расход в магистралях регулируемого расхода |
л/мин |
50 |
| Максимальный расход в свободных магистралях |
л/мин |
70 |
| Температура окружающей среды |
°C |
-20...+50 |
| Рабочая температура жидкости |
°C |
-20...+80 |
| Вязкость жидкости |
сСт |
10...400 |
| Рекомендуемая вязкость |
сСт |
25 |
| Допустимый уровень загрязнения жидкости |
Класс 5/6 по NAS 1638 |
|
|
Масса: MCD - SP / MCD - SAT / MCD - SBT / MCD - SB |
кг |
1,4 |
| Масса: MCD - DT / MCD - D |
кг |
2,0 |

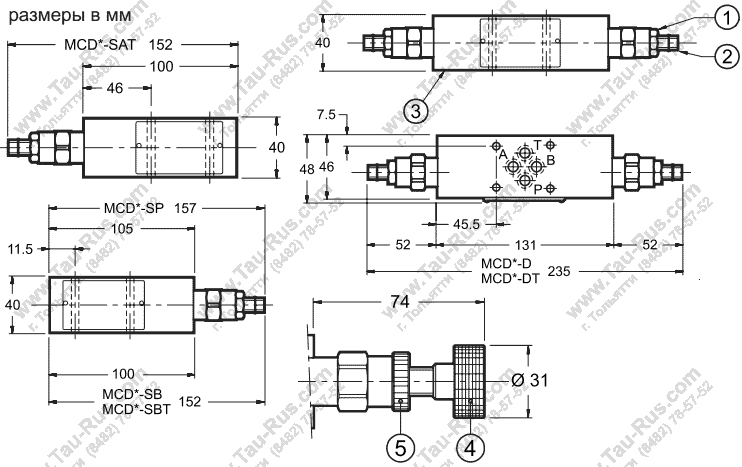

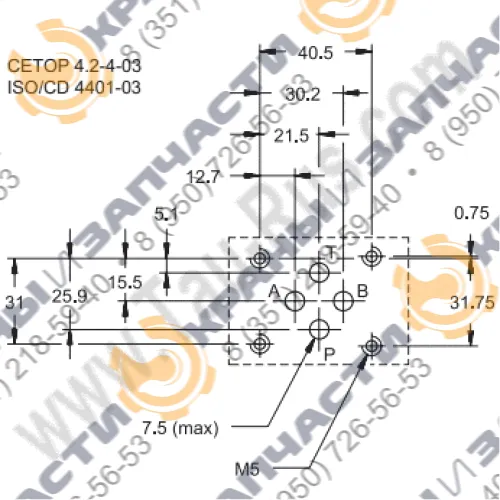

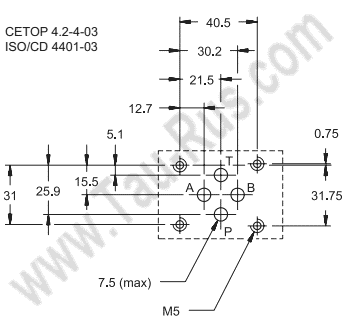

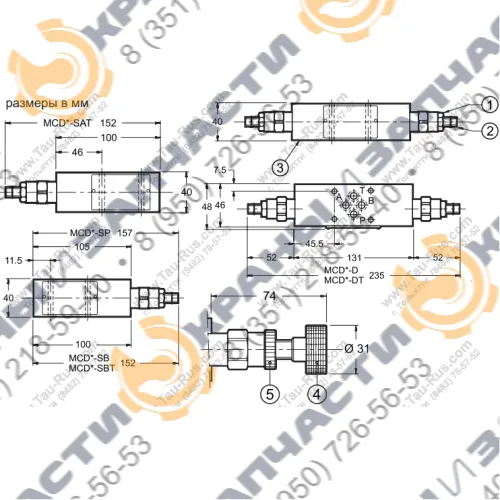

Габаритные и монтажные размеры клапанов предохранительных Duplomatic MCD
- Стопорная гайка: гаечный ключ 19.
- Регулировочный винт с внутренней шестигранной головкой: шестигранный ключ 6 (стандарт). Для увеличения давления вращать по часовой стрелке.
- Шестигранный ключ 6 (стандарт).
- Для увеличения давления вращать по часовой стрелке.
- Стопорное кольцо.

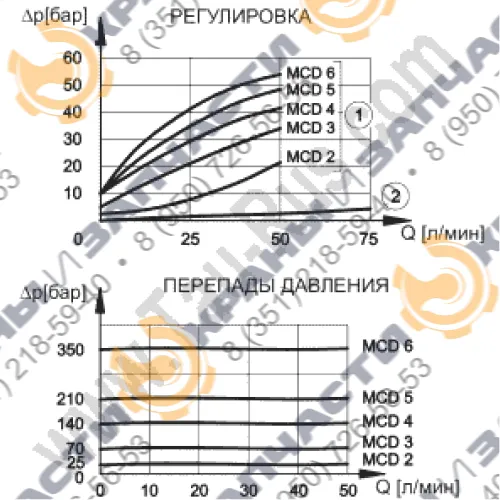

Диаграммы характеристик
- клапаны MCD2-SB, MCD2-SAT, MCD2-SBT, MCD2-ST, MCD2-D, MCD1-DT - регулирование давления до 25 бар (2,5 МПа);
- клапаны MCD3-D/50, MCD3-DT/51/N, MCD3-SB/59, MCD3-SAT, MCD3-SBT, MCD3-ST для регулирования давления до 70 бар (7,0 МПа);
- клапаны предохранительные MCD4-SB/51/N, MCD4-SAT/51/N, MCD4-SBT/510/N/K, MCD4-ST, MCD4-D/51N/K, MCD4-DT - давления до 140 бар (14,0 МПа);
- клапаны перепускные MCD5-SB, MCD5-SAT, MCD5-SBT, MCD5-ST/51/N, MCD5-D, MCD5-DT/51/V - диапазон давления до 210 бар (21 МПа);
- клапаны предохранительные MCD6-SB/51/N, MCD6-SAT/51N, MCD6-SBT/50/N/K, MCD6-ST, MCD6-D/51N/K, MCD6-DT/51/N - давления до 350 бар (35,0 МПа);
Общие параметры
| Бренд | DUPLOMATIC MS S.p.a. |
|---|---|
| Серия | MCD |
| Тип клапана давления | Предохранительный |
| Единица измерения | шт |
Электрические характеристики
| Степень защиты | IP65 |
|---|
Условия эксплуатации
| Диапазон вязкости рабочей жидкости, сСт | 10…400 |
|---|
Характеристики
| Наименование | Значение |
|---|---|
| Максимальное рабочее давление, бар | 350 |
| Диапазон настройки давления, бар | 10-350 |
| Максимальный расход в магистралях регулируемого расхода, л/мин | 50 |
| Количество контролируемых линий | Одна |
| Максимальный расход в свободных магистралях, л/мин | 75 |
| Количество настроек давления | 1 |
| Контролируемые линии | B |
| Линии сброса | T |
| Стандарт присоединения | ISO 4401 (DIN 24340) |
| Регулировочное устройство | Ручка |
| Тип монтажа | Модульный |
| Типоразмер | CETOP 03 |
| Условный проход, мм | 6 |
