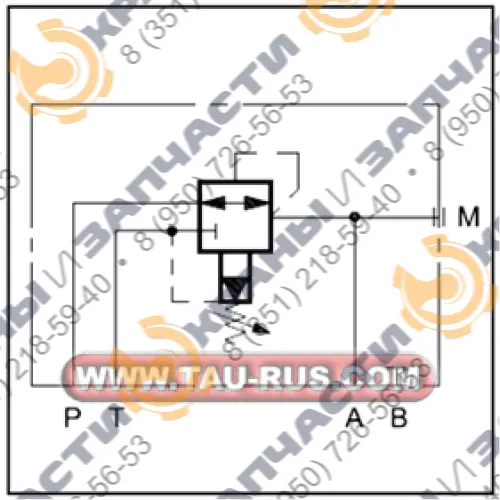

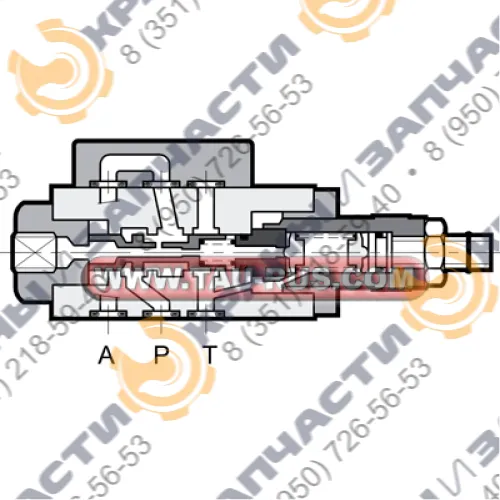

Назначение клапанов ZC2-P3*, ZC2-P4*, ZC2-P5*
Балансировочные клапаны ZC2-P3/M1/51, ZC2-P4/M1/51, ZC2-P5/M1/51 выполняют функцию редукционных клапанов, что наряду с понижением давления от линии Р до потребителя А дает возможность возврата потока от потребителя А к сливному отверстию Т в том случае, когда в отводящем контуре (потребитель А) создается давление выше установленного значения (типичный случай гидравлического противовеса или выравнивания нагрузки).Данные клапаны имеют монтажную поверхность в соответствии со стандартами ISO 4401 (CETOP RP121H). Отверстие В не используется.
Крепление клапанов осуществляется посредством болтов или соединительных шпилек, при этом клапан устанавливается на шлифованной поверхности (например, установка на плитах PMMD-A*) со значениями плоскостности и шероховатости, равными или лучшими чем те, которые указаны на чертеже. Если минимальные условия, установленные для значений плоскостности и/или шероховатости, не выполняются, то может возникать утечка жидкости между клапаном и установочной поверхностью.
Структура условного обозначения клапанов ZC2-P3*, ZC2-P4*, ZC2-P5*
|
1 |
- |
2 |
3 |
/ |
4 |
/ |
5 |
/ |
6 |
|---|---|---|---|---|---|---|---|---|---|
|
ZC2 |
P |
5 |
M1 |
51 |
V |
| 1 | Тип устройства | ZC2 = балансировочный клапан (размер: ISO 4401-03 (CETOP 03)) |
| 2 | Монтаж | P = стыковой монтаж на промежуточной плите |
| 3 | Диапазон регулировки давления |
3 = 10...70 бар; 4 = 30...140 бар; 5 = 50...210 бар |
| 4 | Регулировка | M1 = регулировочная ручка |
| 5 | Номер серии | 51 (Габаритные и монтажные размеры остаются неизменными для серий от 50 до 59) |
| 6 | Уплотнения |
Пропустить для минеральных масел V = уплотнения Viton для специальных жидкостей |
Технические характеристики клапанов ZC2-P3*, ZC2-P4*, ZC2-P5*
|
Параметры |
Клапан ZC2-P3* |
Клапан ZC2-P4* |
Клапан ZC2-P5* |
|
|---|---|---|---|---|
|
Максимальное рабочее давление |
бар |
350 |
||
|
Давление настройки |
бар |
10...70 |
30...140 |
50...210 |
|
Максимальный расход рабочей жидкости |
л/мин |
25 |
||
|
Рекомендуемая вязкость рабочей жидкости |
сСт |
25 |
||
|
Температура рабочей жидкости |
°C |
-20...+80 |
||
|
Материал применяемых уплотнений |
- |
NBR, Vaiton |
||
|
Масса клапана не более |
кг |
1,3 |
||

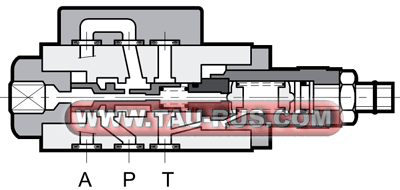

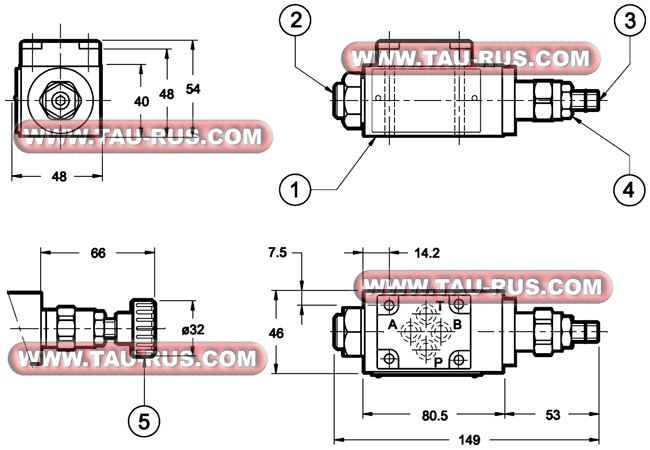

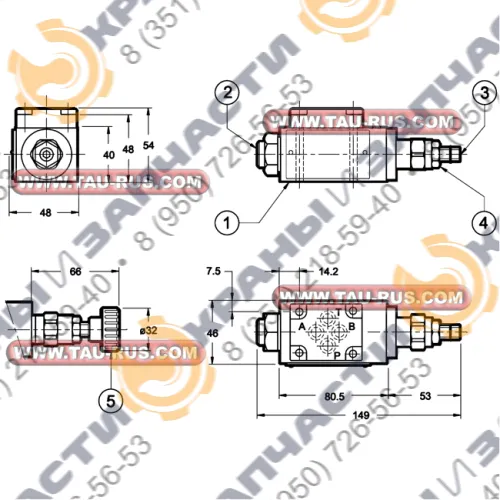

Габаритные и присоединительные размеры клапанов ZC2-P3*, ZC2-P4*, ZC2-P5*
- Монтажная поверхность с уплотнительными кольцами (OR): 4 OR тип 2037.
- Соединение манометра 1/4" BSP.
- Регулировочный винт с потайной шестигранной головкой: Kлюч на 5. Для увеличения давления вращать по часовой стрелке.
- Стопорная гайка: Гаечный ключ на 17.
- Регулировочная ручка: М1.
4 винта М5х55. Момент затяжки: 5 Нм (А винты 8.8)
ZC2-P3/M1/51 - Балансировочный клапан, 10-70 бар, 25 л/мин, СЕТОР 3, с регулировочной ручкой
ZC2-P5/M1/51 - Балансировочный клапан, 50-210 бар, 25 л/мин, СЕТОР 3, с регулировочной ручкой
PMMD-AL3G/11 - Плита для распределителей и клапанов, CETOP 03, P-T-A-B 3/8'',сбоку
PMMD-AI3G/20 - Плита для распределителей и клапанов, CETOP 03, P-T-A-B 3/8'',снизу
