Гидроцилиндр вывешивания опоры КС-45717-1Р.31.200-1 (125х100х700) автокрана Ивановец КС-45717-1Р, КС-45717-2Р, КС-45717-3Р, АК-25

Описание

Гидроцилиндр вывешивания опоры КС-45717-1Р.31.200-1 (125х100х700) автокрана Ивановец КС-45717-1Р, КС-45717-2Р, КС-45717-3Р, АК-25 - элемент гидравлической системы автомобильного крана, предназначенный для приведения в движение рабочих органов техники, за счет использования силы гидравлического потока. конструкция гидравлического цилиндра проста, он представляет из себя полую трубку, внутри которой расположен поршень, при изменении внутреннего объема, шток выдвигается, приводя в действие рабочие механизмы автокрана. Так как устройство относится к гидравлическим элементам объемного типа, соединения частей гидроцилиндра имеют уплотнительные элементы, предотвращающие потери гидрожидкости и защищающие от попадания в гидросистему загрязняющих частиц. При этом уплотнители не препятствуют движению штока в направлениях выдвижения и втягивания.

Технические характеристики

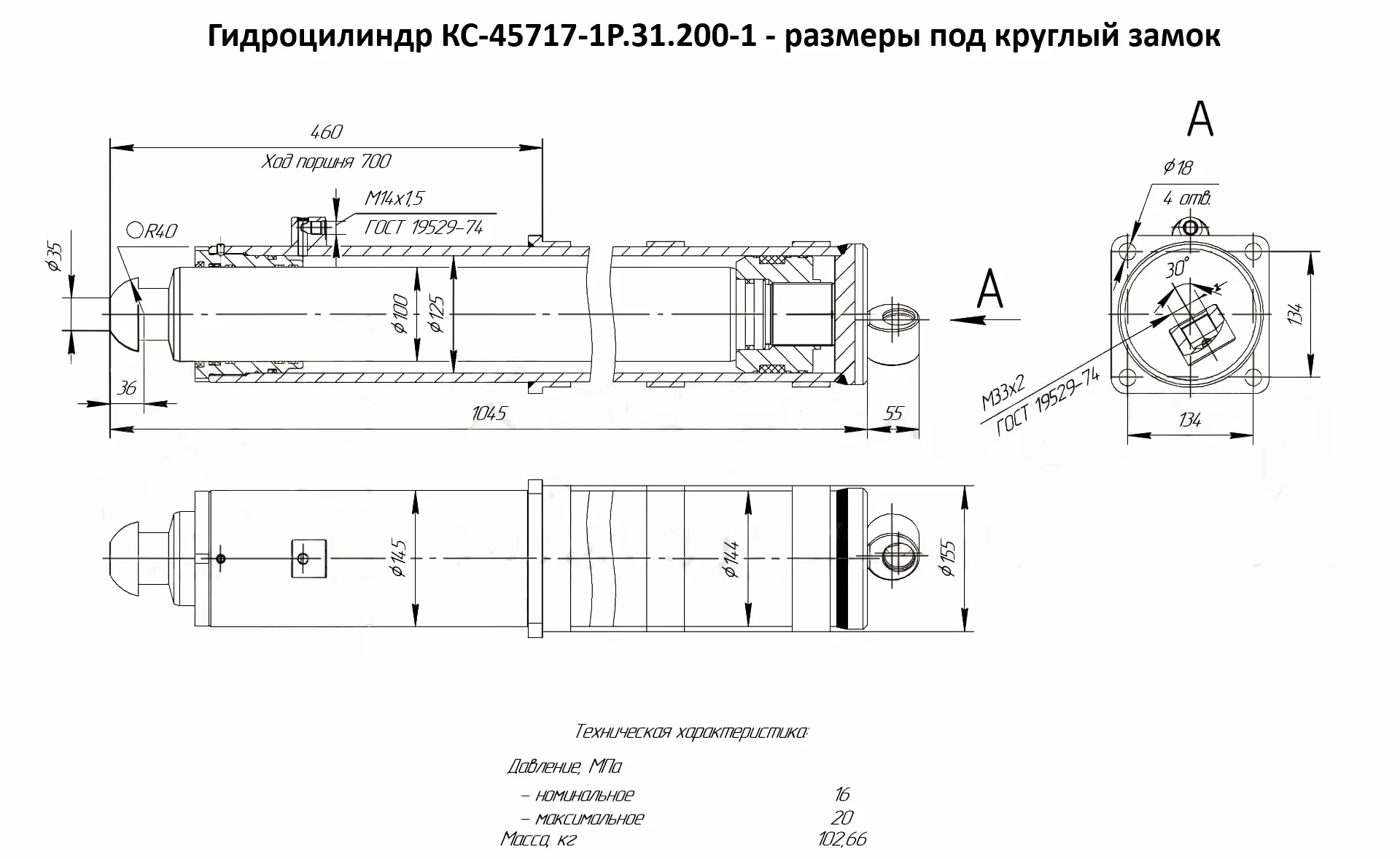

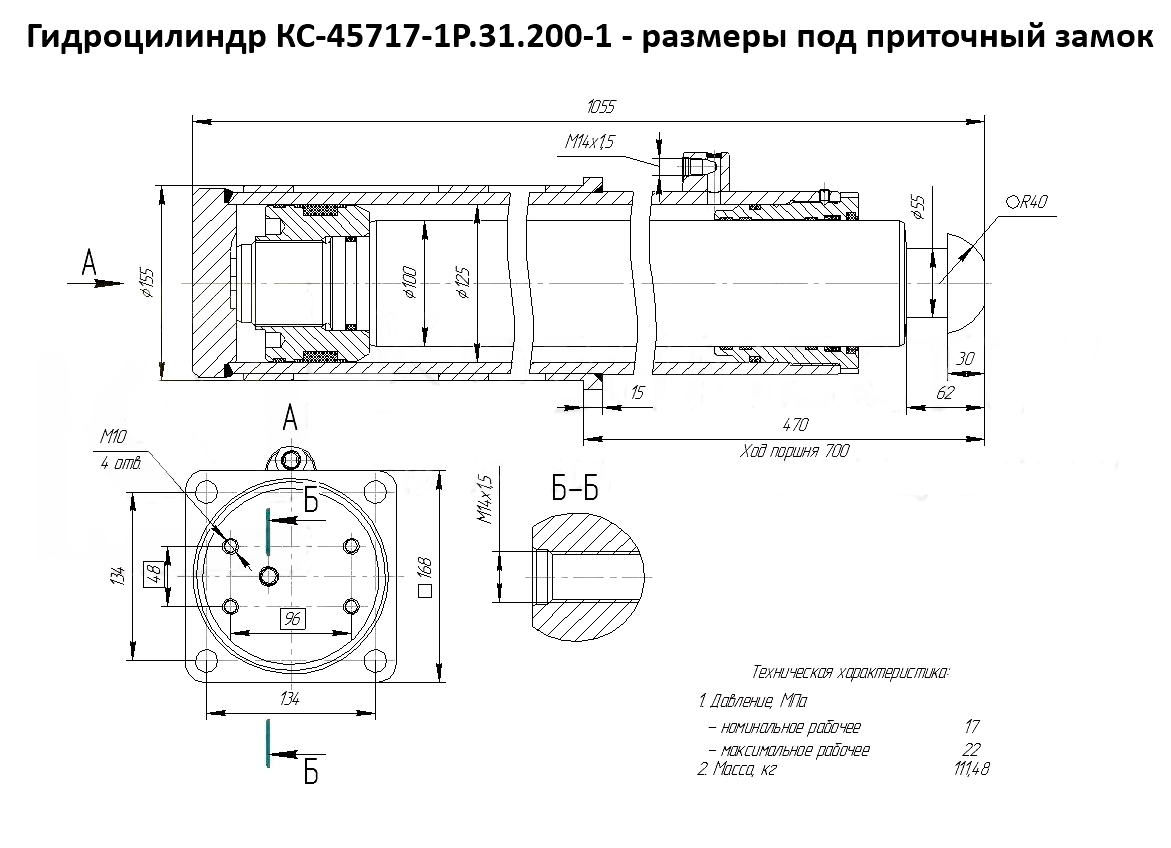

Гидроцилиндр с артикулом КС-45717-1Р.31.200-1 и размером (125х100х700), имеет следующие технические характеристики:

• длина поршня 125мм,
• диаметр штока 100мм,
• ход поршня 700мм.

Все элементы устройства производят из стальных заготовок с защитным хромовым покрытием, предотвращающем преждевременный износ и коррозию во время эксплуатации гидроцилиндра. Соединения металлических движущихся элементов оснащены резиновыми уплотнительными кольцами, предотвращающими протекание и потерю гидравлической жидкости. Уплотнители выдерживают высокое давление и температуру при работе устройства.

Принцип работы

Гидроцилиндр вывешивания опоры КС-45717-1Р.31.200-1 (125х100х700) - относится к гидравлическим устройствам объемного типа. Перемещение штока относительно корпуса позволяет приводить в действие опоры автокрана вывешивать лапы крана при выставлении в рабочее положение. Выдвижение и втягивание штока происходит при последовательной загрузке и разгрузке поршневой и штоковой полостей. Каждая полость подключена к гидросистеме автокрана. Процесс регулируется гидрораспределителем. При направлении в полость поршня, гидравлическая жидкость нагнетается и перемещает поршень со штоком в сторону пониженного давления, то есть сокращая штоковую полость, гидрожидкость из которой вытесняется на слив в гидробак. Обратное действие - задвижение штока происходит при загрузке штоковой камеры, при этом поршневая камера разгружается.

Гидроцилиндр присоединен к разным частям опоры, что позволяет менять их положение при выставлении. Положение опоры фиксируется при помощи гидроклапанов, именуемых также гидрозамками, предотвращающими отток рабочей жидкости, благодаря чему опоры крана выдвигаются и фиксируют машину в устойчивом положении, предотвращающем смещение, крен и опрокидывание автокрана при работе с грузами.

Применение

Применяют гидроцилиндр вывешивания опоры КС-45717-1Р.31.200-1 (125х100х700) на автокранах Ивановец следующих моделей:

• КС-45717-1Р,
• КС-45717-2Р,
• КС-45717-3Р,
• АК-25,
• а также их модификаций.

Гидроцилиндр изготовлен с учетом технических характеристик автокранов и учитывает нормальные нагрузки для данной техники. Тем не менее постоянные статические и динамические нагрузки приводят к различным неисправностям. Часть из которых легко устранить которые можно путем замены резиновых элементов, в случаях повреждения геометрии штока, выправить его удается не во всех случаях. Во избежание серьезных поломок гидроцилиндров рекомендовано соблюдать правила работы с автокраном и не допускать перегрузок.
