Гидроцилиндр выдвижения выносных опор ЦГ-63.50х1680.01, КС-45717.31.300, 77.063.00.00 автокрана Ивановец КС-45714, КС-45717-1, КС-45717К-1, КС-45717К-2, КС-45717К-3, КС-45717А-1, КС-54711, КС-54712

Name: Гидроцилиндр выдвижения выносных опор ЦГ-63.50х1680.01, КС-45717.31.300, 77.063.00.00 автокрана Ивановец КС-45714, КС-45717-1, КС-45717К-1, КС-45717К-2, КС-45717К-3, КС-45717А-1, КС-54711, КС-54712
SKU: ЦГ-63.50х1680.01
Price: 18000 RUB
Availability: InStock

ID: 394501

гидроцилиндр опор крана Ивановец КС-54711, КС-54712

Гидроцилиндр выдвижения выносных опор ЦГ-63.50х1680.01, КС-45717.31.300, 77.063.00.00 автокрана Ивановец КС-45714, КС-45717-1, КС-45717К-1, КС-45717К-2, КС-45717К-3, КС-45717А-1, КС-54711, КС-54712

ID: 394501

Арт: ЦГ-63.50х1680.01 КС-45717.31.300

Диаметр поршня гидроцилиндра, мм: 63

Диаметр штока гидроцилиндра, мм: 50

Ход поршня гидроцилиндра, мм: 1680

Давление номинальное, МПа: 16

Все характеристики

Запчасти - Гидроцилиндры для автокранов Ивановец КС-45714, КС-45717, КС-54711, КС-54712

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

от 18 000 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Описание

Характеристики

Документация

Гарантия

Гидроцилиндр выдвижения выносных опор ГЦ-63.50х1680.01 - подробная информация

Подходит для спецтехники

Автокран Ивановец — КС-45714, КС-45717, КС-45717-1, КС-45717К-1, КС-45717К-2, КС-45717К-3, КС-45717А-1, КС-54711, КС-54712

Гидроцилиндр выдвижения выносных опор ЦГ-63.50х1680.01

Гидроцилиндр ЦГ-63.50х1680.01, КС-45717.31.300, 77.063.00.00— компонент гидравлической системы автокрана.

Гидроцилиндр выдвижения выносных опор 63х50х1680 автокрана Ивановец КС-45714, КС-45717А-1, КС-45717К-1, КС-45717К-2, КС-45717К-3, КС-54711, КС-54712 предназначен для приведения в движение рабочих органов техники за счет использования силы гидравлического потока. Конструкция гидравлического цилиндра проста: он представляет из себя полую трубку, внутри которой расположен поршень; при изменении внутреннего объема шток выдвигается, приводя в действие рабочие механизмы автокрана.

Так как устройство относится к гидравлическим элементам объемного типа, соединения частей гидроцилиндра имеют уплотнительные элементы, предотвращающие потери гидрожидкости и защищающие от попадания в гидросистему загрязняющих частиц. При этом уплотнители не препятствуют движению штока в направлениях выдвижения и втягивания.

Конструкция и принцип работы

Гидроцилиндр состоит из корпуса, поршня, штока, уплотнителей, грязесъемника и крепежных элементов. Внутреннее пространство разделено на поршневую и штоковую полости. Давление жидкости в поршневой камере выдвигает шток, перемещая выносные опоры. Гидрозамок фиксирует положение, предотвращая самопроизвольное движение. После эксплуатации жидкость направляется в штоковую полость для втягивания. Уплотнители защищают от утечек и загрязнений, обеспечивая надежность.

Основные элементы: 1 — грязесъемник; 2,3 — кольцо; 4 — крышка; 5,19 — шайба защитная; 6,7,18 — кольцо резиновое; 8 — шток; 9 — корпус; 10,13 — лента направляющая; 11 — манжета; 12 — кольцо защитное; 14 — кольцо; 15 — шайба; 16 — болт; 17 — сегмент.

Преимущества

Безопасность: Гидромеханический фиксатор и гидрозамок обеспечивают надежную фиксацию опор.
Надежность: Прочные материалы и уплотнители гарантируют устойчивость к нагрузкам и агрессивной среде.
Удобство интеграции: Шток с отверстием под палец (M14x1,5) упрощает установку в систему.

Гидроцилиндр ЦГ-63.50х1680.01 — оптимальное решение для автокранов, обеспечивающее стабильность и безопасность при работе с выносными опорами.

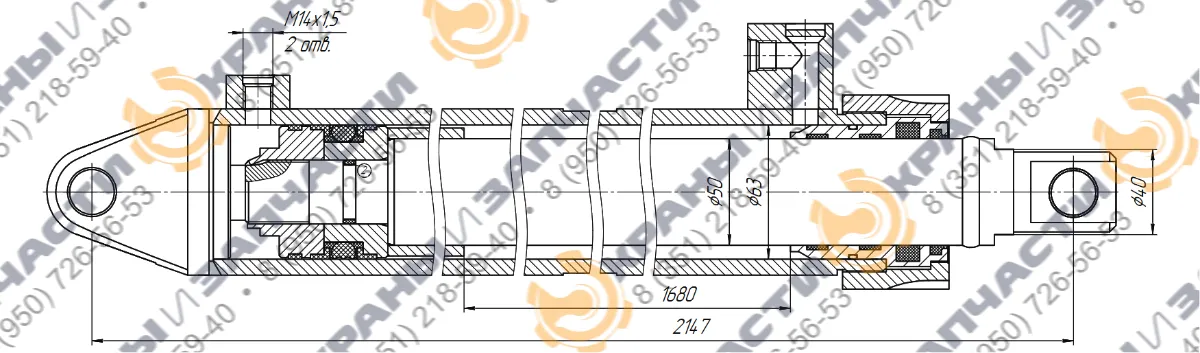

Гидроцилиндр выдвижения опор ЦГ-63.50х1680.01, КС-45717.31.300, 77.063.00.00 Ивановец - чертеж 1

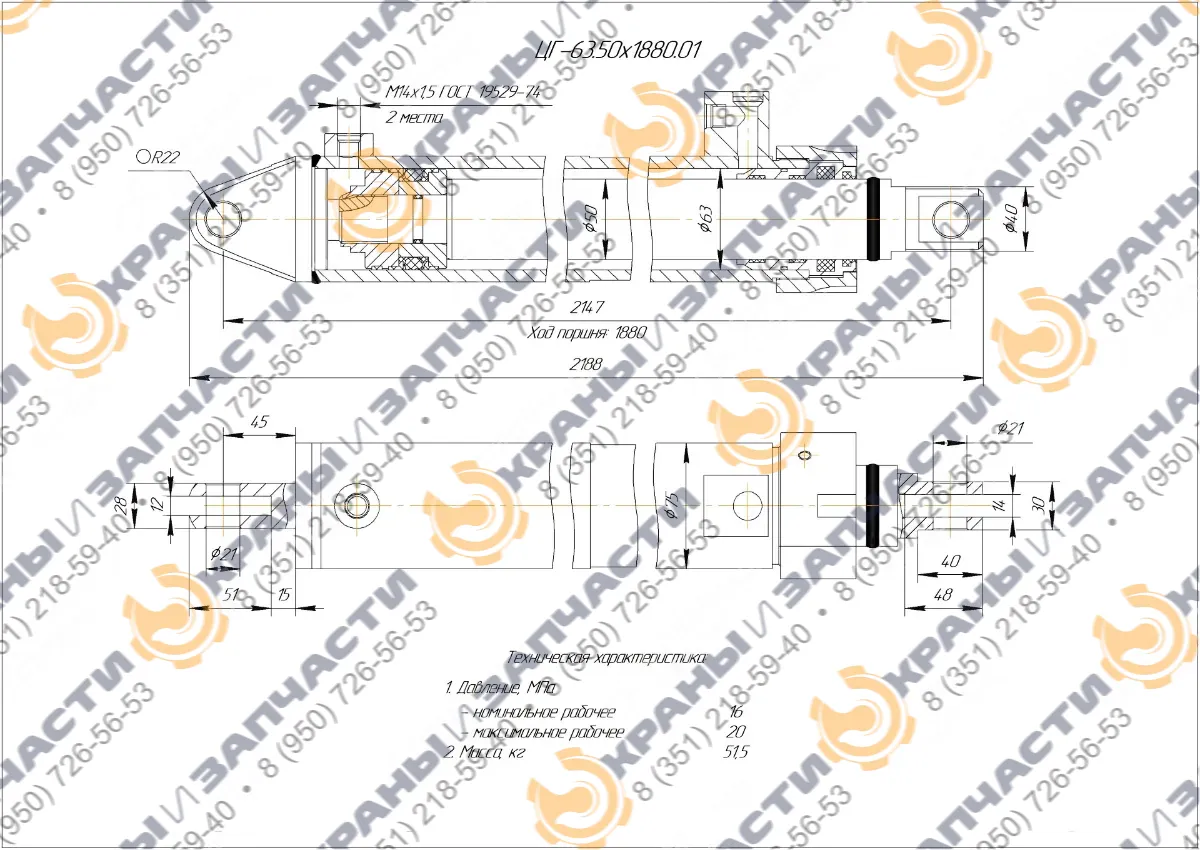

Гидроцилиндр выдвижения опор ЦГ-63.50х1680.01, КС-45717.31.300, 77.063.00.00 Ивановец - чертеж 2

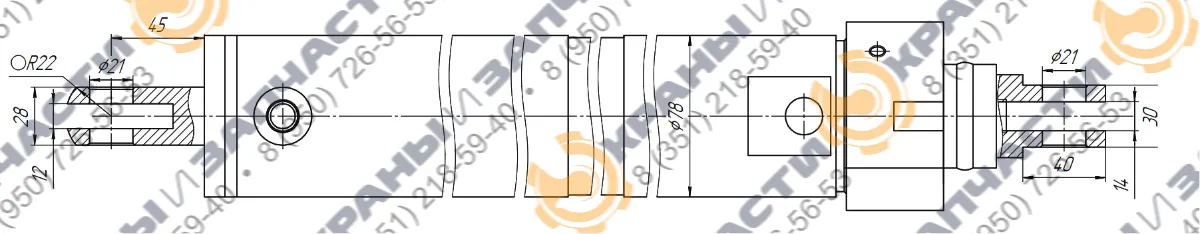

Гидроцилиндр выдвижения опор ЦГ-63.50х1680.01, КС-45717.31.300, 77.063.00.00 Ивановец - чертеж 3

Характеристики

Наименование	Значение
Диаметр поршня гидроцилиндра, мм	63
Диаметр штока гидроцилиндра, мм	50
Ход поршня гидроцилиндра, мм	1680
Давление номинальное, МПа	16
Давление максимальное, МПа	20
Усилие на штоке, толкающее, кН	47,3
Усилие на штоке, тянущее, кН	17,5
Масса, кг	57,6
