Описание

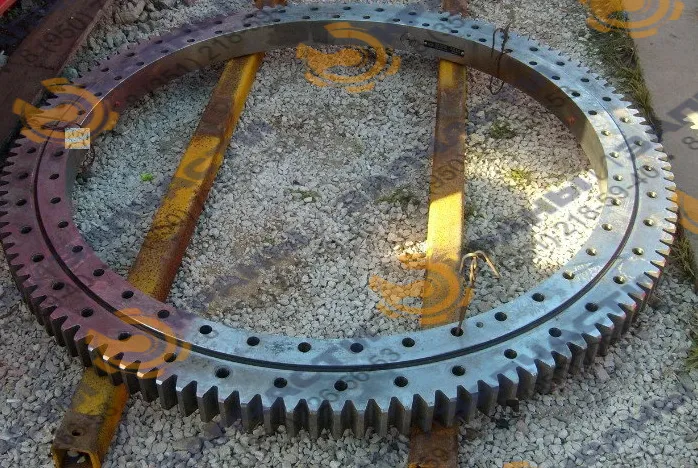

Опорно-поворотное устройство ОПУ 1451 КС-4574-17.100-03 с 24 отверстиями предназначен для оснащения автокранов Клинцы, КС-35719, Галичанин КС-4579, КС-4572А, Дрогобыч КС-4574.
Устройство поворотного круга, выполняет функции вращения поворотной части крана (кабины и стрелы), относительно неповоротной (ходовой). Вращение осуществляется при зацеплении выходной шестерни механизма поворота и внешнего зубчатого края устройства. Кольца устройства выдерживают нагрузки в HB230-280. И способны частично принимать нагрузки от опрокидывающего момента, неизбежно возникающем при вращении. Несмотря на то что на круг приходится часть нагрузок не погашенных аутригерами, из воздействие негативно отражается на устройстве, так как сжимающие нагрузки неравномерно распределяются по краю и разрушают зубья. Для продления срока службы опорно-поворотное устройство ОПУ 1451 КС-4574-17.100-03 механизм оснащен 4 масленками, смазывающую ролики и дорожки качения.
Принцип работы
Опорно-поворотное устройство ОПУ 1451 артикул КС-4574-17.100-03 с 24 отверстиями предназначен для установки на автокраны марок Клинцы, КС-35719, Галичанин КС-4579, КС-4572А, Дрогобыч КС-4574, а также их модификаций. Конструкция устройства полностью соответствует техническим характеристикам кранов и способна выдерживать нагрузки -осевые, радиальные и опрокидывающий момент, как при холостом ходе и при вращении с грузом.
Опорно-поворотное устройство на автокраны изготовлено в виде массивного подшипника, при помощи которого осуществляется вращение кабины и стрелового оборудования вокруг своей оси. ОПУ 1451 КС-4574-17.100-03 принимает от выходной шестерни редуктора нагрузки и передает на неповоротную платформу ходовой части. Вращение осуществляется при зацеплении выходной шестерни механизма поворота и внешнего зубчатого края устройства. Механизм выдерживает нагрузки в HB230-280. И способно частично принимать нагрузки от опрокидывающего момента, неизбежно возникающем при движении под нагрузкой. Несмотря на то что на круг приходится часть нагрузок не погашенных аутригерами, из воздействие негативно отражается на устройстве, так как сжимающие нагрузки неравномерно распределяются по краю и разрушают зубья. Для продления срока службы опорно-поворотное устройство ОПУ-1451 автокрана, необходимо устанавливать на механизм пресс-масленки, обеспечивающие смазывание роликов и дорожек качения.
Характеристики
Вес, кг | 396 |
Внешний диаметр, мм | 1451 |
Высота ОПУ, мм | 100 |
Высота зуба, мм | 90 |
Диаметр отверстий, мм | 22 |
Количество зубьев (z), шт | 180 |
Количество отверстий, шт | 24 |
Модуль зуба (m) | 8 |
Опорно-поворотное устройство КС-4574-17.100-03 (24 отв.) автокрана Клинцы, КС-35719, Галичанин КС-4579, КС-4572А, Дрогобыч КС-4574 от 114000 руб., можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
