Опорно-поворотное устройство КС-55713.17.100 (40 отв) автокрана Галичанин, Клинцы КС-55713, КС-55729

Опорно-поворотное устройство КС-55713.17.100 (40 отв) автокрана Галичанин, Клинцы КС-55713, КС-55729 заказать по оптовой цене с доставкой по всей России и СНГ
Опорно-поворотное устройство КС-55713.17.100 (40 отв) автокрана Галичанин, Клинцы КС-55713, КС-55729 заказать по оптовой цене с доставкой по всей России и СНГ
Опорно-поворотное устройство КС-55713.17.100 (40 отв) автокрана Галичанин, Клинцы КС-55713, КС-55729 заказать по оптовой цене с доставкой по всей России и СНГ
Опорно-поворотное устройство КС-55713.17.100 (40 отв) автокрана Галичанин, Клинцы КС-55713, КС-55729 заказать по оптовой цене с доставкой по всей России и СНГ
Опорно-поворотное устройство КС-55713.17.100 (40 отв) автокрана Галичанин, Клинцы КС-55713, КС-55729 заказать по оптовой цене с доставкой по всей России и СНГ
Опорно-поворотное устройство КС-55713.17.100 (40 отв) автокрана Галичанин, Клинцы КС-55713, КС-55729 заказать по оптовой цене с доставкой по всей России и СНГ
ID 392475
Арт.
В наличии
от 102 000 руб.
  • Описание
Характеристики
НаименованиеЗначение
Внешний диаметр, мм1451
Высота ОПУ, мм100
Количество отверстий, шт40
Диаметр отверстий, мм22
Высота зуба, мм85
Вес, кг400

Описание

Опорно-поворотное устройство ОПУ 1400 КС-55713.17.100 с 40 отверстиями для крепления, устанавливается на автокраны Галичанин КС-55713-1В, КС-55713-2В, КС-55713-3В, КС-55713-4В, КС-55713-5В, КС-55729В, КС-55729-1В-3, КС-55729-5В-3.

Устройство поворотного круга, выполняет функции вращения поворотной части крана (кабины и стрелы), относительно неповоротной (ходовой). Вращение осуществляется при зацеплении выходной шестерни механизма поворота и внутреннего зубчатого края устройства. Кольца устройства выдерживают нагрузки в HB230-280. И способны частично принимать нагрузки от опрокидывающего момента, неизбежно возникающем при вращении. Несмотря на то что на круг приходится часть нагрузок не погашенных аутригерами, из воздействие негативно отражается на устройстве, так как сжимающие нагрузки неравномерно распределяются по краю и разрушают зубья. Для продления срока службы опорно-поворотное устройство ОПУ-1400 КС-55713.17.100 механизм оснащается 4 масленками, смазывающими ролики и дорожки качения.

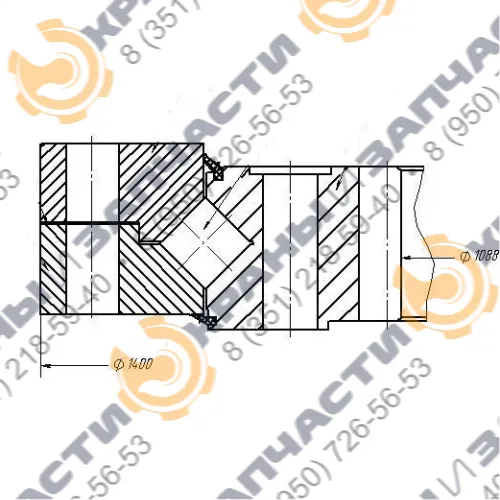

Конструкция ОПУ-1400 отличается от других расположением зубьев с внутренней стороны круга и имеет 40 отверстий для крепления к неповоротной платформе. Установка производится при помощи стальных болтов. Изготовлена опора поворотная из стали марки 50Mn.

Применяемость

Опорно-поворотное устройство ОПУ 1400 артикул КС-55713.17.100 с 40 отверстиями предназначен для установки на автокраны Галичанин:

КС-55713-1В,

КС-55713-2В,

КС-55713-3В,

КС-55713-4В,

КС-55713-5В,

КС-55729В,

КС-55729-1В-3,

КС-55729-5В-3,

а также их модификаций.

Конструкция устройства полностью соответствует техническим характеристикам кранов и способна выдерживать нагрузки -осевые, радиальные и опрокидывающий момент, как при холостом ходе и при вращении с грузом.

Принцип работы

Опорно-поворотное устройство на автокраны Галичанин изготовлено в виде массивного подшипника, при помощи которого осуществляется вращение кабины и стрелового оборудования вокруг своей оси. ОПУ 1451 КС-55713.17.100 принимает от выходной шестерни редуктора нагрузки и передает на неповоротную платформу ходовой части. Вращение осуществляется при зацеплении выходной шестерни механизма поворота и внешнего зубчатого края устройства. Механизм выдерживает нагрузки в HB230-280. И способно частично принимать нагрузки от опрокидывающего момента, неизбежно возникающем при движении под нагрузкой. Несмотря на то что на круг приходится часть нагрузок не погашенных аутригерами, из воздействие негативно отражается на устройстве, так как сжимающие нагрузки неравномерно распределяются по краю и разрушают зубья. Для продления срока службы опорно-поворотное устройство ОПУ-1451 автокрана, необходимо устанавливать на механизм пресс-масленки, обеспечивающие смазывание роликов и дорожек качения.

Конструкция ОПУ-1451 имеет внешний зубчатый край с прямым зубом и в отличии от аналогичных устройств имеет 24 отверстия крепления к неповоротной платформе. Установка на неповоротныю платформу автокрана производится при помощи специальных стальных болтов повышенного класса прочности.

Опорно-поворотное устройство КС-55713.17.100 (40 отв) автокрана Галичанин, Клинцы КС-55713, КС-55729 от 102000 руб., можно заказать на нашем сайте или отправить заявку на электронную почту , либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
