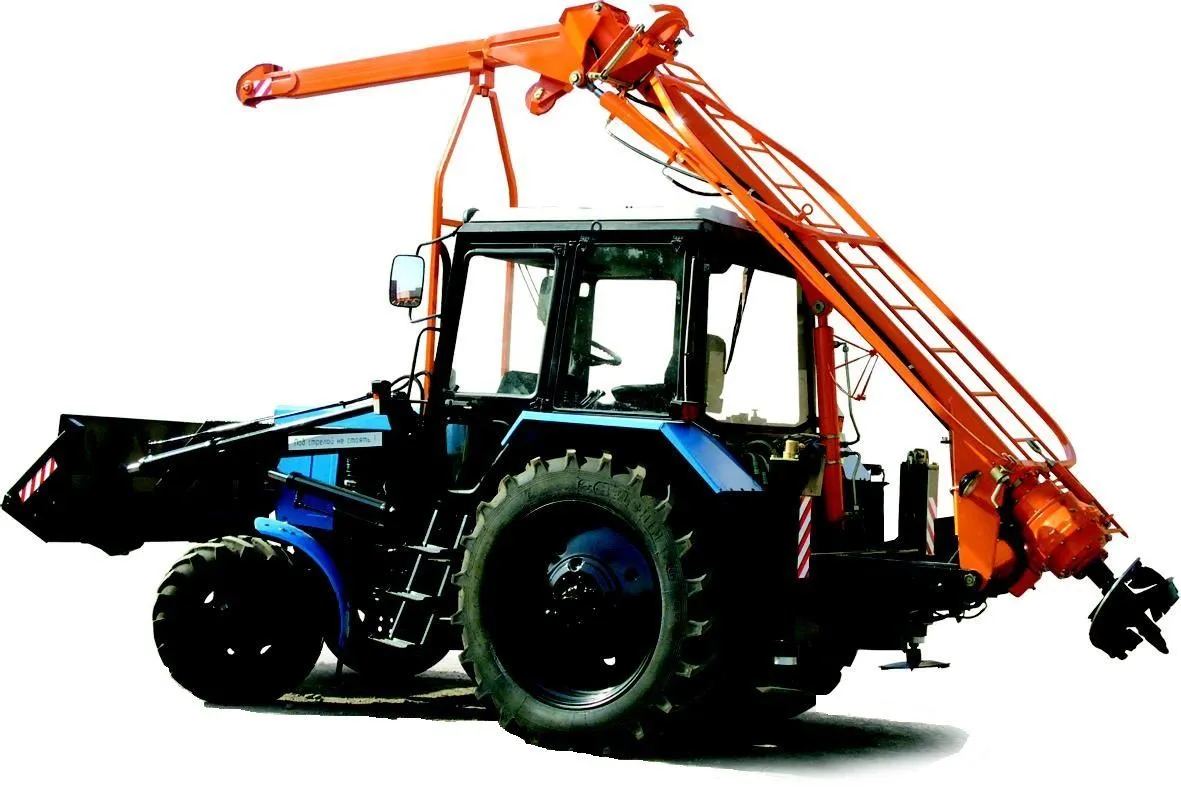

Позиция на рисунке

Обозначение (номер по чертежу или государственному стандарту детали)

Наименование

Количество на сборочную единицу

1

БМ-205Б.02.03.000

Вал карданный

1

2

БМ-205Б.02.01.000

Вал карданный

1

3

БМ-205Б.02.00.001

Амортизатор

6

4

БМ-205Б.02.05.000

Коробка раздаточная с лебедкой

1

5

ГОСТ 5915-70

Гайка М16.7Н.6.016

12

6

ГОСТ 11371-78

Шайба 16.02.Ст3.016

6

Болты:

7

ГОСТ 7798-70

М16х60.56.016

6

8

ГОСТ 7796-70

М12х1,25х35.56.016

12

9

ГОСТ 6402-70

Шайба 12.65Г.05

12

10

ГОСТ 5915-70

Гайка М12х1,25-7Н.6.016

8

Позиция на рисунке

Обозначение (номер по чертежу или государственному стандарту детали)

Наименование

Количество на сборочную единицу

1

ГОСТ 7798-70

Болт М6х16.56.016

6

2

ГОСТ 6402-70

Шайба 6.65Г.05

4

3

66-02.02.401

Фланец

1

4

БКГМ-070-00-52

Кольцо

1

5

ГОСТ 5915-70

Гайка М16х1,5-7Н.6.016

1

6

66-02.02.407

Прокладка

1

7

66-02.02.405

Корпус фиксатора

1

8

66-02.02.406

Пружина

1

9

ГОСТ 3722-81

Шарик 10,319-60+100

4

10

БМ-205.02.02.101

Корпус

1

11

66-02.02.046

Винт установочный

2

12

ГОСТ 6402-70

Шайба 10 65Г 05

73

13

66-02.02.015

Колпачок

1

14

ГОСТ 3282-74

Проволока д 1,6-0=С, м

1,5

15

БКГМ-080-00-22

Винт стопорный

6

16

БМ-205.02.02.102

Рычаг переключения

1

17

БМ-205Б.02.02.101А

Шток

1

Позиция на рисунке

Обозначение (номер по чертежу или государственному стандарту детали)

Наименование

Количество на сборочную единицу

19

У-02.002

Шайба упорная 60

1

20

ГОСТ 7796-70

Болт 3М10х25.56.016

3

21

БКГМ-070-00-33

Планка

1

22

ГОСТ 7796-70

Болт 3М8х20.56.016

12

23

БМ-205.02.02.013

Кольцо

1

24

БМ-205.02.02.006 или БМ-205.02.02.006А

Крышка

1

25

66-02.02.054

Прокладка регулировочная

10*2

26

ГОСТ 27365-87

Подшипник 7510А

1

27

ГОСТ 23360-78

Шпонка 12х8х56

1

28

БМ-205.02.02.005

Вал лебедки

1

29

ГОСТ 23360-78

Шпонка 16х10х50

1

30

ГОСТ 7796-70

Болт 4М10х20.56.016

8

31

66-02.02.065

Прокладка

1

32

66-02.02.053

Крышка

1

33

БМ-302Б.02.02.260

Сапун

1

34

66-02.02.073Б

Прокладка

1

35

66-02.02.100А

Колесо червячное

1

36

66-02.02.600А

Маслоуказатель

1

37

66-02.02.017

Кольцо распорное

2

38

ГОСТ 27365-87

Подшипник 7508А

4

39

66-02.02.082

Шайба упорная

1

40

66-02.02.500А

Втулка в сборе

1

41

ГОСТ 5916-70

Гайка М16х1,5-7Н.6.016

5

Болты:

42

ГОСТ 7798-70

М16х1,5х35.56.016

2

43

ГОСТ 7796-70

М12х35.56.016

12

44

ГОСТ 6402-70

Шайба 12 65Г 05

12

45

66-02.02.002

Крышка раздаточной коробки с лебедкой

1

46

66-02.02.064А

Вилка

1

47

66-02.02.300Б

Вилка

1

48

66-02.02.066

Головка переключения

2

49

66-02.02.063Б

Вилка лебедки

1

50

ГОСТ 1476-84

Винт ВМ10-8gх12.22Н.01

1

51

66-02.02.071

Стопор переключения

1

52

66-02.01.016

Прокладка

1

53

66-02.02.045

1

54

66-02.02.068

Стопор переключения

1

55

66-02.02.062

Планка

1

56

66-02.02.061

Пружина

3

57

66-02.02.072А

Шток включения

1

58

66-02.02.070А

Шток включения

1

59

66-02.02.067А

Шток включения

1

60

66-02.02.077

Прокладка

1

61

66-02.02.059А

Колпак предохранительный

1

62

ГОСТ 7796-70

Болт 4М8х25.56.016

4

63

ГОСТ 6402-70

Шайба 8 65Г 05

4

64

ГОСТ 3128-70

Штифт 10m6х30

2

65

ГОСТ 4751-73

Рым-болт М12

2

Позиция на рисунке

Обозначение (номер по чертежу или государственному стандарту детали)

Наименование

Количество на сборочную единицу

66

БМ-205Б.06.02.004

Стопорный винт

1

67

БМ-204.02.07.005

Картер раздаточной коробки

1

68

66-02.02.016

Прокладка

1

69

БКГМ-070-00-15

Втулка

1

70

66-02.02.076

Кронштейн

1

71

66-02.02.028

Втулка распорная

1

72

66-02.02.085

Фланец ведомый

1

73

ГОСТ 3722-81

Шарик 12,7-60+100

8

74

БМ-305.02.02.018

Втулка

1

75

66-02.02.027А

Крышка

1

76

66-02.02.086А

Фланец ведущий

1

77

66-02.02.200

Колпак предохранительный

1

78

БКГМ-070-00-12Б

Пружина

1

79

66-02.02.060

Шайба упорная

1

80

БМ-205Б.02.02.102А

Стакан

1

81

66-02.02.022

Гайка специальная

1

82

ГОСТ 5916-70

Гайка М20х1,5-7Н.6.016

1

83

БМ-205.02.02.002 или БМ-205.02.02.002А

Крышка

1

84

66-02.02.042

Крышка

1

85

66-02.02.030А

Крышка

1

86

66-02.02.075

Корпус сальника

1

87

ТУ 37.006.162-89

Подшипник 7209

1

88

66-02.02.055

Шайба упорная

1

89

66-02.02.078

Кольцо сальниковое

1

90

ГОСТ 397-79

Шплинт 4х40.016

1

91

БМ-205.02.02.019

Вал шлицевый

1

92

ГОСТ 23360-78

Шпонка 16х10х45

1

93

ГОСТ 8338-75

Подшипник 406

1

94

БМ-204.02.07.014 или БМ-204.02.07.014А

Крышка

1

95

БМ-205.02.02.001

Шестерня

1

96

ГОСТ 22034-76

Шпилька М10-8qх40.56.016

10

97

ГОСТ 5915-70

Гайка М10-7Н.6.016

14

98

БМ-204.02.07.013

Прокладка

1

99

ТУ 23.1.506-91

Пробка КГ 1/2"

1

100

66-02.01.031

Гайка специальная

2

101

БМ-302А.03.01.003

Шайба

1

102

БМ-205.02.02.016

Фланец

1

103

БМ-302Б.02.02.270

Сальник

3

104

БМ-205.02.02.015

Крышка

1

105

БМ-205.02.02.017

Прокладка

1

106

ГОСТ 8338-75

Подшипник 209

1

107

БМ-205.02.02.020

Втулка распорная

1

108

БМ-205.02.02.018

Корпус

1

109

ГОСТ 27365-87

Подшипник 7308А

4

110

66-02.02.056

Шайба упорная

3

111

66-02.02.007

Прокладка

5

112

66-02.02.015А

Крышка

3

113

ГОСТ 7796-70

Болт 4М10х25.56.016

8

114

ГОСТ 7798-70

Болт М16х1,5х40.56.016

3

115

БМ-204.02.07.003А или БМ-204.02.07.003Б

Крышка

1
