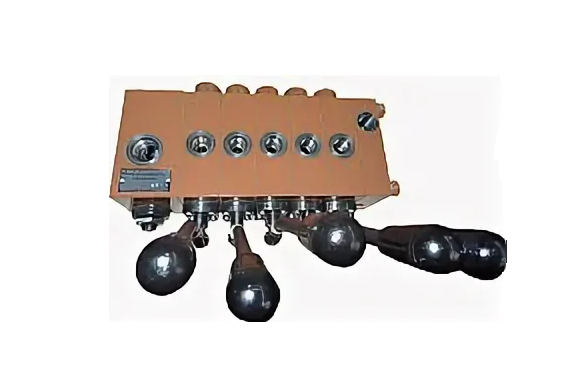

Гидрораспределитель нижний (опор) РГМ-10.00.000 автокрана Машека

Характеристики

Вес, кг18
Давление на входе min/max, МПа14 / 21
Давление на выходе, МПа20
Расход рабочей жидкости, л/мин100
Утечки, см³/мин150

Описание

Гидрораспределитель нижний (опор) РГМ-10.00.000 автокрана Машека является важным элементом гидравлического оборудования. Такое приспособление управляет гидравлическими цилиндрами аутригеров грузоподъемного механизма. Гидрораспределитель устанавливается на неповоротной платформе автомобильного крана Машека.

Гидрораспределитель РГМ-10.00.000 имеет пять секций и непосредственное управление. Данное устройство обеспечивает производительную и безопасную работу автокрана. Потому для его изготовления применяются только качественные материалы и современные методы обработки.

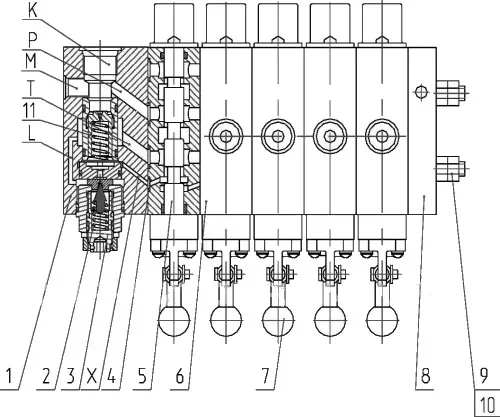

  • 1 – напорная камера;
  • 2 – пружинка;
  • 3 - винт;
  • 4 – уплотнитель;
  • 5 – золотниковый орган;
  • 6 – рабочая камера;
  • 7 – рычаг;
  • 8 – сливная крышка;
  • 9, 10 – соединительные элементы;
  • 11 – дроссель предохранительный;
  • А, В – подводы рабочих камер;
  • Т – слив;
  • Р – подвод;

При нейтральном положении рычага камера К, защитного дросселя сообщается с гидравлической линией Т, через управляющий клапан Х. В этом случае гидравлическая система разгружена. Когда в системе наблюдается рост давления, предел которого ограничивается пружиной, поднимается конусный затвор. После чего отверстие в седле открывается, и жидкость циркулирует по системе. Камера К соединена через канал L с гидравлической линией Т. Это необходимо для избавления от избыточного давления. При переходе золотникового элемента в нейтральную позицию, возобновляется перемещение субстанции L-Т.

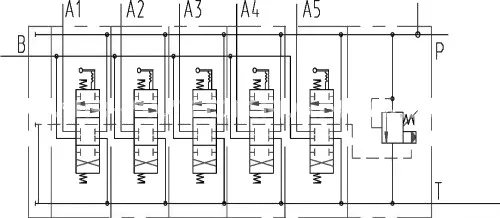

Гидравлическая схема распределения:

Для безотказной работы распределителя мы рекомендуем использовать гидравлическое масло, маркой ВМГЗ ТУ 38.101479-86, АУ ОСТ 38.01.412-86 и МГЕ-46B ТУ38.001347-83, ИГП-30 ТУ38.101413-78. Климатическое исполнение – У, температура внешней среды от - 60 до +45 градусов.

Эксплуатация гидрораспределителя осуществляется согласно выбранной схеме распределения. Принцип работы агрегата основывается на перемещении золотника под действием внешнего воздействия и рабочей среды. Управление работой распределителя осуществляется при помощи рукояти.

Гидрораспределитель нижний (опор) РГМ-10.00.000 автокрана Машека по оптовой цене, можно заказать на нашем сайте или отправить заявку на электронную почту , либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40.
