Токоприемник (токосъемник) кольцевой ТКК-85 (К-5А)

ID: 400867
Токоприемник кольцевой ТКК-85 Токоприемник кольцевой ТКК-85 Токоприемник кольцевой ТКК-85 Токоприемник кольцевой ТКК-85

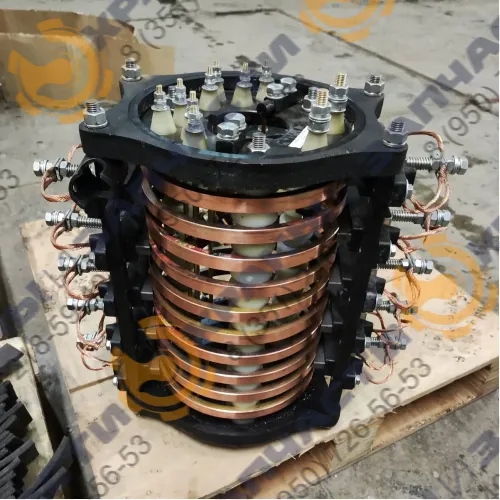

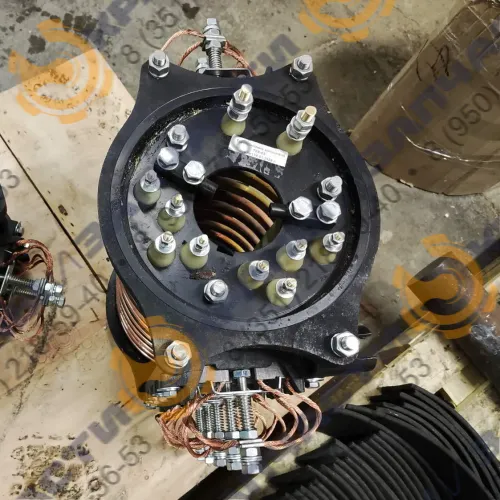

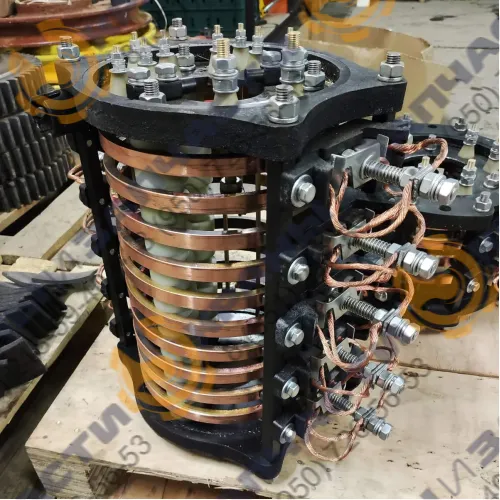

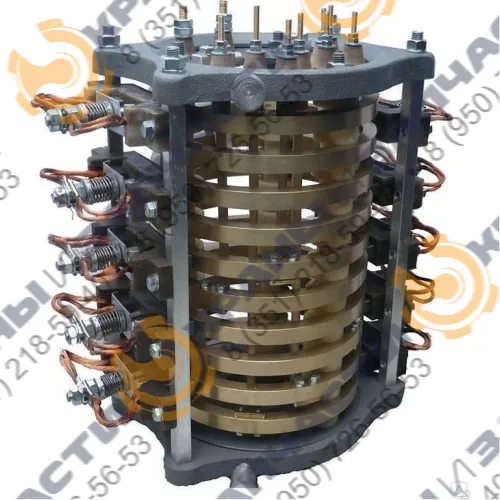

Токоприемник кольцевой ТКК-85
× ❮ ❯

Токоприемник (токосъемник) кольцевой ТКК-85 (К-5А)

ID: 400867
Арт: ТКК-85 К-5А
Арт: ТКК-85 К-5А
Диаметр колонны, мм: 85
Число колец: 2/8
Допустимая токовая нагрузка на кольцо при ПВ 100%, А: 200/30
Допустимая токовая нагрузка на кольцо при ПВ 40%, А: 250/50
Запчасти - Токоприемники (токосъемники) ТКК-85
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
от 79 500 ₽
Отзывы Написать менеджеру
Заказать звонок
Появились вопросы о товаре?
Консультация специалиста
Описание
Характеристики
Документация
Гарантия

Токорпиемник кольцевой ТКК-85 - подробная информация

Кольцевой токоприемник ТКК-85 предназначен для подвеса постоянного тока напряжением до 440 В и переменного тока напряжением до 660 В (частота 50/60 Гц) от неподвижного источника к подвижным частям поворачивающихся или вращающихся механизмов грузоподъемных кранов. В железнодорожных кранах применяется для передачи электроэнергии к поворотным секциям и тележкам. В мостовых, башенных и портальных кранах — для питания механизмов подъема, перемещения и поворота.

Расшифровка маркировки токоприемника ТКК-85

ТКК токоприемник кольцевой экскаваторный
85 исполнение токоприемника по диаметру установочной колонны — 85 мм
XXX вид климатического исполнения У, УХЛ
2 категория размещения

Конструкция и принцип действия токоприемника ТКК-85

Токоприемник состоит из корпуса и сердечника. Сердечник представляет собой набор изолированных друг от друга токоведущих колец с токовыводящими шпильками и двух оснований. Изоляция токоведущих колец друг от друга и от оснований осуществляется изоляционными втулками, которые надеваются на крепежные шпильки.
Корпус представляет собой два основания, скрепленные четырьмя стойками, на которых крепятся щеткодержатели. С каждого кольца электрический ток снимается одним щеткодержателем. Щеткодержатели двух соседних колец расположены диаметрально противоположно друг другу.
При вращении корпуса вокруг неподвижного сердечника обеспечивается непрерывный электрический контакт щеток щеткодержателей с контактными кольцами. Корпус связан тягами с поворотной частью экскаватора, а сердечник крепится к неподвижной колонне шпонкой и двумя штифтами.

Токоприемник кольцевой ТКК-85 - чертеж 1
Токоприемник кольцевой ТКК-85 - чертеж 2
× ❮ ❯

Характеристики

Наименование Значение
Диаметр колонны, мм 85
Число колец 2/8
Допустимая токовая нагрузка на кольцо при ПВ 100%, А 200/30
Допустимая токовая нагрузка на кольцо при ПВ 40%, А 250/50
Степень защиты IP00
Масса, кг 33
