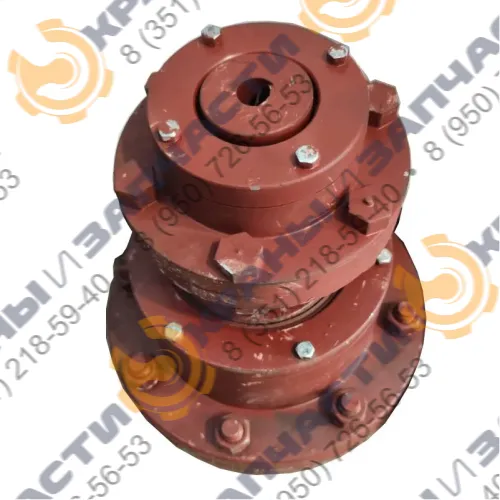

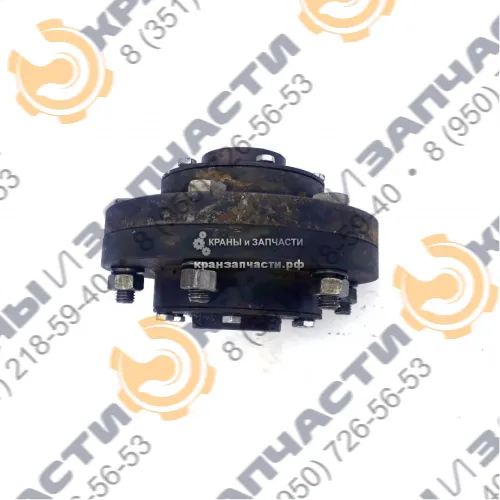

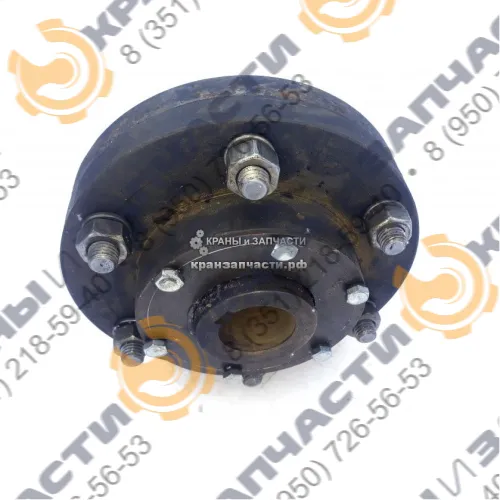

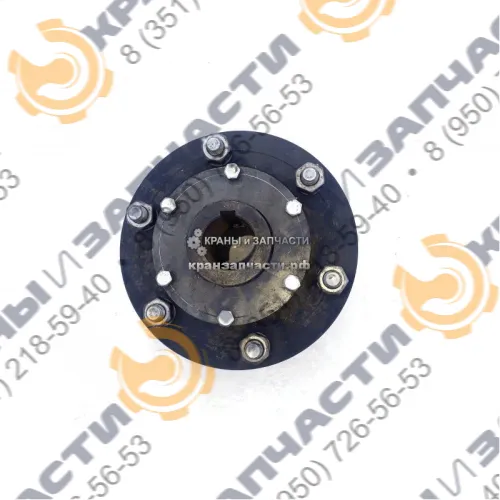

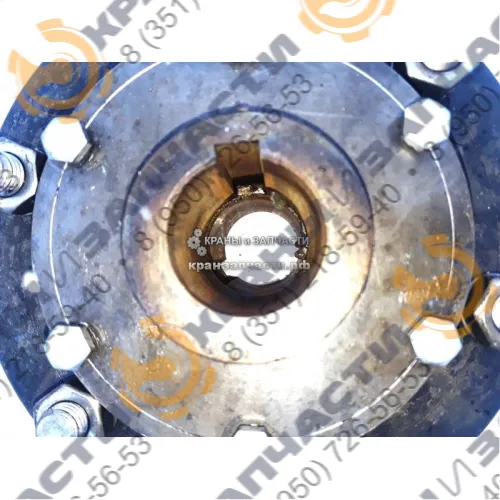

Муфта зубчатая в сборе Z=30 m=2,5 КС.26.00.000, КС.37.00.00 (тележка ведущая, лебедка грузовой тележки) козлового крана ККС-10, КК-12,5

Описание

Применяется на механизме передвижения а так же механизма передвижения грузовой каретки крана ККС-10, соединяет полумуфту электродвигателя с быстроходным валом редуктора.

Муфты зубчатые (МЗ) общемашиностроительного применения предназначены для соединения соосных горизонтальных валов и передачи крутящего момента от 1000 до 63000 Нм при угловых, радиальных и осевых смещениях валов, при рабочих температурах не выше 120 С климатических исполнений У, Т категорий 1—3, 5 и климатических исполнений УХЛ, О и ОМ категории 4 по ГОСТ 15150-69.

Муфта зубчатая – это разновидность муфт механических, отличающаяся зубчатым зацеплениемсоединяемых валов и жесткой компенсацией их осевого, радиального и углового смещения. Обладает большой нагрузочной способностью. Благодаря муфтам, можно включать и отключать исполнительный орган при постоянно работающем двигателе. Согласно ГОСТ, муфты, передающие крутящий момент в диапазоне от 1000 до 63000 Н*м, относятся к общепромышленным, свыше – специального назначения.

Преимущества

Муфта зубчатая способна компенсировать любые погрешности в соосности валов в достаточно большом диапазоне.

Материал изготовления

Все детали изготавливают из стали 40 или 45НХ, 45Л -коваными , при диаметре более 150 мм — литыми

Муфта зубчатая  варианты исполнения

с разъемной обоймой;

с промежуточным валом;

с неразъемной обоймой.

Втулки муфт изготавливают следующих исполнений:

с цилиндрическими отверстиями для коротких концов валов по ГОСТ 12080:

с коническими отверстиями для коротких концов валов по ГОСТ 12081 для муфт типов 1 и 3.

1, 2 — полумуфты с наружными зубьями; 3, 4 — обоймы; 5 — болты; 6 — от­верстие для подвода смазки

Допускается по заказу потребителя изготовлять втулки с отверстиями для концов валов другой формы.
