Редуктор механизма передвижения 1Ц2У-200-20-11-У1 (РЦД-350) козлового крана, передвижения грузовой тележки ККС-10, КК-12.5

Редуктор механизма передвижения 1Ц2У-200-20-11-У1 (РЦД-350) козлового крана, передвижения грузовой тележки ККС-10, КК-12.5 Редуктор механизма передвижения 1Ц2У-200-20-11-У1 (РЦД-350) козлового крана, передвижения грузовой тележки ККС-10, КК-12.5 Редуктор механизма передвижения 1Ц2У-200-20-11-У1 (РЦД-350) козлового крана, передвижения грузовой тележки ККС-10, КК-12.5
Редуктор механизма передвижения 1Ц2У-200-20-11-У1 (РЦД-350) козлового крана, передвижения грузовой тележки ККС-10, КК-12.5
ID: 392729
Арт: 1Ц2У200
От 121 000 руб.
Нашли дешевле?
Задать вопрос
Заказать звонок
Купить в один клик
В корзину
Товар добавлен в корзину!
Описание
Доставка
Гарантия

Детальная информация Редуктора механизма передвижения 1Ц2У-200-20-11-У1 (РЦД-350)

Характеристики

Наименование Значение
ГОСТ ГОСТ Р 50891-96, ТУ 2-056-243-86
Масса, кг 170
Номинальные передаточные отношения, В 8; 10; 12,5; 16; 20; 25; 31,5; 40
Номинальный крутящий момент на выходном валу, Тном, Нм 2500
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н входной - 2240; выходной - 12500
Допустимый температурный диапазон °C -40° - +50°

Подходит для спецтехники

  • РЦД-350

Цилиндрический двухступенчатый горизонтальный редуктор 1Ц2У-200

Редукторы типа 1Ц2У-200 применяются в конструкциях тележек козловых кранов для изменения крутящих моментов и частоты вращения.

Основные особенности:
  • Двухступенчатая цилиндрическая передача с межосевым расстоянием тихоходной ступени 200 мм.
  • Шевронная первичная передача и усиленная тихоходная пара, обеспечивающие высокую износоустойчивость при реверсивном использовании и длительных нагрузках.

Условия эксплуатации

Редукторы предназначены для работы в непрерывном или повторно-кратковременном режиме. Они могут функционировать при постоянной, переменной или реверсивной нагрузке, а также при работе в одном направлении. Вращение валов возможно как в прямом, так и в обратном направлении.
Климатические исполнения редукторов соответствуют категориям размещения согласно ГОСТ 15150-69: исполнения У и Т применяются для категорий размещения 1–3, а исполнения УХЛ и О — для категории размещения 4.

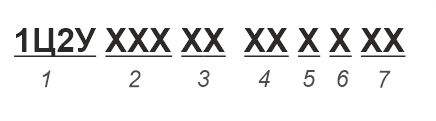

Структура условного обозначения

    Структура условного обозначения
  1. Редуктор: 1Ц2У
  2. Межосевое расстояние тихоходной ступени, мм: 200
  3. Номинальное передаточное число редуктора: По выбору
  4. Вариант сборки: По выбору
  5. Исполнение конца выходного вала: Ц, К, М
  6. Климатическое исполнение: У, ХЛ, Т, М, МТ
  7. Категория размещения: По ГОСТ

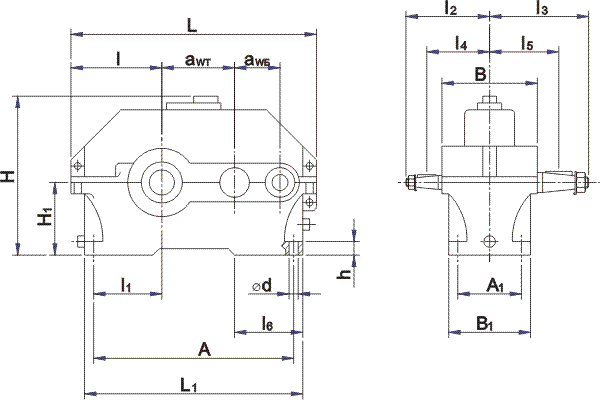

Габаритные и присоединительные размеры редуктора РЦД-350

Габаритные и присоединительные размеры
Параметр Размер, мм
Awt 200
Awб 125
A 515
B 230
B1 165
H 420
H1 212
h 30
L 678
L1 580
L2 165
L3 236
L4 112
L5 280
d 24

Присоединительные размеры валов редуктора РЦД-350

Быстроходный вал
Параметр Значение
d 30
d1 M20x1,5
l 80
l1 58
b 5
t 15,55
Тихоходный вал
Параметр Значение
d 70
d1 M48x3
l 140
l1 105
b 18
t 36,38

Цилиндрические валы

Параметр Быстроходный вал Тихоходный вал
d 25k6 65m6
l 58 105
b 8 18
t 28 71

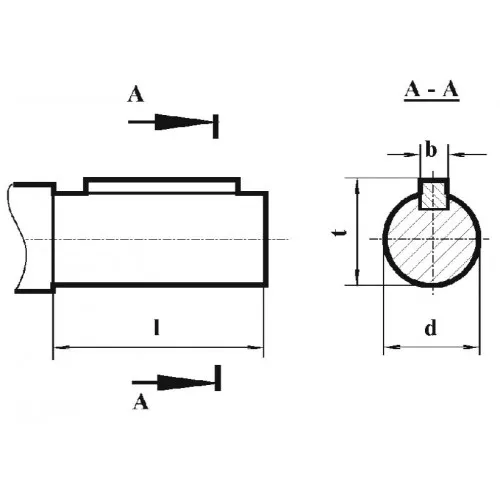

Присоединительные размеры цилиндрических валов

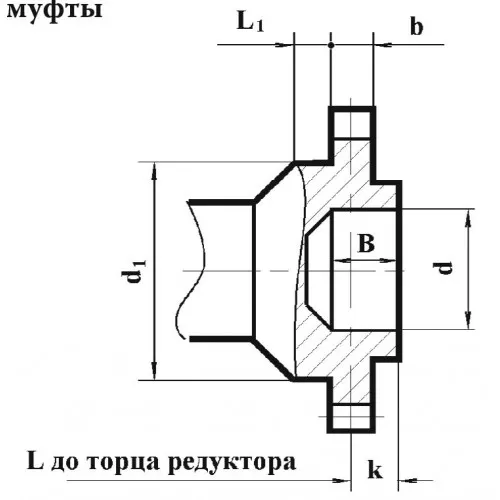

Присоединительные размеры тихоходного вала в виде зубчатой полумуфты

Параметр Размер, мм
b 25
d 210
d1 100
d2 80F8
d3 105
L 192
l 10
l1 50
Зацепление m 5
Зацепление z 40
Присоединительные размеры полумуфты
Чертеж Редуктор механизма передвижения 1Ц2У-200-20-11-У1 (РЦД-350) козлового крана, передвижения грузовой тележки ККС-10, КК-12.5
Чертеж Редуктор механизма передвижения 1Ц2У-200-20-11-У1 (РЦД-350) козлового крана, передвижения грузовой тележки ККС-10, КК-12.5
×
