Редуктор цилиндрический двухступенчатый 1Ц2У 315Н

Редуктор цилиндрический двухступенчатый 1Ц2У 315Н
Редуктор цилиндрический двухступенчатый 1Ц2У 315Н
ID: 400031
Арт: Ц2У-315Н
Под заказ
Нашли дешевле?
Задать вопрос
Заказать звонок
Купить в один клик
В корзину
Товар добавлен в корзину!
Описание
Доставка
Гарантия

Редуктор механизма подъема КК-16/20, грузовой лебедки "Газпромкран"

Характеристики

Наименование Значение
Номинальное передаточное отношение 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50
Номинальный крутящий момент на тихоходном валу, Н·м, min / max 7500 / 8700
Номинальная передаваемая мощность, кВт, min / max 157 / 23.5
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала, min / max 22400 / 22400
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, min / max 2000 / 4000
Вес, кг 510

Подходит для спецтехники

  • Кран козловойКК-16/20
  • Автокран Газпромкран, КамышинКС-4561, КС-4562

Варианты сборки редуктора



Структура условного обозначения

1. - Редуктор: 1Ц2У
2. - Межосевое расстояние тихоходной ступени в мм: 315
3. - Номинальное передаточное число редуктора
4. - Вариант сборки
5. - Условное обозначение исполнения конца выходного вала: Ц, К, М
6. - Климатическое исполнение: У, ХЛ, Т, М, МТ
7. - Категория размещения

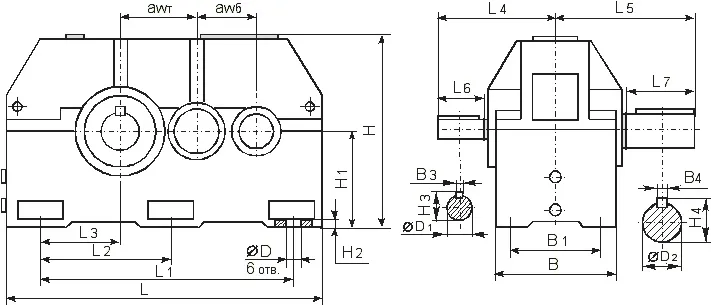

Габаритные и присоединительные размеры

Awb

Awt

L

L1

L2

L3

L4

L5

L6

L7

B

B1

B3

B4

ØD

ØD1

ØD2

H

H1

H2

H3

H4

200

315

1040

740

370

215

300

420

110

210

340

260

14

28

28

50k6

110m6

685

335

35

53,5

116

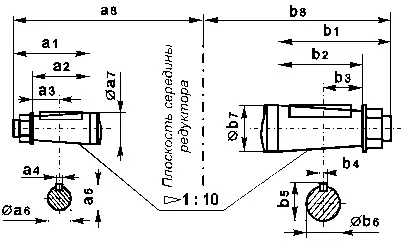

Присоединительные размеры концов выходных валов

a1

a2

a3

a4

a5

Øa6

Øa7

a8

b1

b2

b3

b4

b5

Øb6

Øb7

b8

110

82

41

12

48,9

45,9

50

300

210

165

82,5

25

106,75

101,75

110

420

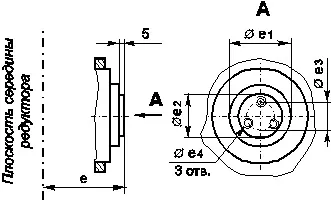

Присоединительные размеры тихоходного вала для присоединения командоаппарата

e

Øe1

Øe2

Øe3

Øe4

200

110h10

75h8

55

M8-7H

Присоединительные размеры тихоходного вала в виде части зубчатой муфты

f

Øf1

Øf2

Øf3

f4

f5

f6

m

z

35

232

150

120F8

170

231

10

50

4
