- Описание
Наименование | Значение |
---|---|
Диаметр поршня, мм | 125 |
Диаметр штока, мм | 100 |
Ход поршня, мм | 700 |
Давление номинальное, МПа | 16 |
Давление максимальное, МПа | 20 |
Вес, кг | 98.8 |
Размеры, мм | 125х100х700 |
- ✔ Ивановец КС-45714, КС-45717А-1, КС-45717К-1, КС-45717К-2, КС-54711, КС-54712, КС-45717-1Р, КС-45717-2Р, КС-45717-3Р, АК-25
Описание
Гидроцилиндр вывешивания крана
Гидроцилиндр цг-125.100x700.55 (КС-45717.31.200) является важным конструктивным элементом гидравлической системы. Он встречается в конструкции различной спецтехники, например, автокрана Ивановец серии КС. Цилиндр цг-125.100x700.55 задействован в процессе вывешивания опор установки. Помимо этого, компонент позволяет равномерно распределять нагрузку, тем самым разгружая автошасси. Благодаря чему механизм прослужит гораздо дольше.

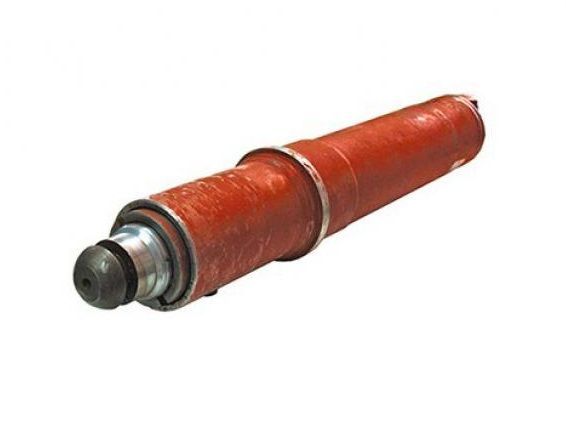

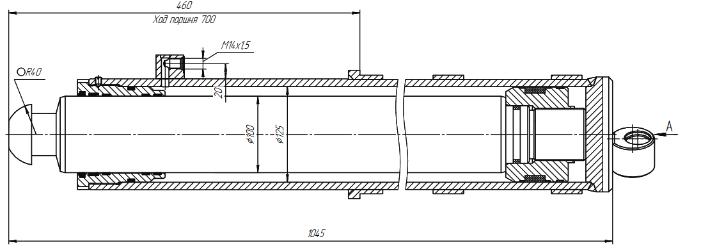

Гидроцилиндр цг-125.100x700.55
Гидравлический элемент цг-125.100x700.55 (КС-45717.31.200) отличается несложной конструкцией. Такая особенность обеспечивает простоту в обслуживании и монтаже. Что является одним из достоинств данного агрегата.
Составляющие:
- шток,
- корпус,
- поршень,
- уплотнители,
- винты,
- гайки,
- защитные кольца,
- грязесъемник,
- манжеты и другое.
При изготовлении элементов конструкции применяется материал, который отличается улучшенными свойствами. В противном случае значительные нагрузки, которые возникают во время работы, быстро вывели бы агрегат из строя. Также используется специальное покрытие, придающее конструкции дополнительную прочность и устойчивость к агрессивной внешней среде.
Работа механизма заключается в нагнетании давления в одной из полостей цилиндра, что приводит шток в движении. Когда жидкость находится в поршневом объеме стержень выдвигается и активирует вывешивание опор. Он будет находиться в этом состоянии до завершения эксплуатации. Фиксация позиции штока осуществляется при помощи гидравлического замка. Последний также предотвращает произвольное перемещения рабочего органа цилиндра. После перенаправления субстанции в штоковую зону стержень втягивается и кран готов к транспортировке.
Рекомендации
Для того чтобы продлить срок службы грузоподъемного агрегата необходимо проводить регулярное техническое обслуживание. Это касается и гидроцилиндра, который представляет собой конструктивный узел гидравлической системы. Отметим, что диагностика проводится на современном оборудование, которое отображает даже минимальные отклонения от нормы. Такая точность позволяет своевременно выявить неисправности и избежать простоя в работе. Кроме того, установка оснащена приборами безопасности, которые собирают информацию с элементов системы, и передают ее в кабину оператора. Подобным образом удается минимизировать вероятность возникновения аварийных ситуаций. Не последнюю роль играют характеристики компонентов. Ведь качественная запчасть обладает запасом прочности и может быть восстановлена после поломки.
Приобрести качественные запасные части и комплектующие вы можете в компании "Краны и Запчасти". Наша организация сотрудничает с крупными заводами-производителями элементов. Это дает нам некоторые преимущества. Например, реализации товара осуществляется по себестоимости. Также мы предоставляем официальную гарантию от изготовителя на любую приобретенную у нас продукцию. Покупая запчасти у нас вы можете быть уверены в продолжительной работе вашей спецтехники.
Как разобрать гидроцилиндр
В случае обнаружения неисправностей гидроцилиндра его необходимо разобрать. Данный процесс осуществляется в несколько этапов:
- удаление остатков гидромасла;
- снятие стопорного кольца, внутренний крышки и удаление пружинного кольца;
- изъятие из гильзы стрежня и поршня;
- из крышки вынимается грязесъемник, кольца, ленты, шайбы, уплотнители;
- удаление поршневых уплотнителей.
Процедура извлечения штока из корпуса цилиндра производится путем прикладывания внешнего усилия к стрежню, заранее закрепив элемент. Затем в поршневой объем подается давление и можно достать исполнительный орган вручную для предотвращения повреждений.
Гидроцилиндр ЦГ-125.100x700.55 вывешивания автокрана Ивановец КС-45714, КС-45717А-1, КС-45717К-1, КС-45717К-2, КС-54711, КС-54712, КС-45717-1Р, КС-45717-2Р, КС-45717-3Р, АК-25 от 63300 руб., можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
