Шкив тормозной механизма поворота (D45) КС-3577.28.126-1 автокрана Ивановец КС-3577

Артикул: КС-3577.28.126-1
Диаметр наружный45
Вес2,8
Шкив тормозной (D45) КС-3577.28.126-1 является неотъемлемым элементом механизма поворота автокрана. Данное приспособление функционирует совместно с зубчатой передачей, и устанавливается между редуктором и гидравлическим мотором. Это позволяет повысить эффективность эксплуатации грузоподъемного агрегата. Стопорный шкив служит для комплектации автомобильного крана Ивановец серии КС-3577.

Устройство

Шкив стопорный (D45) КС-3577.28.126-1 характеризуется простой и надежной конструкцией. Такая деталь представляет собой цилиндрическое тело с большой рабочей поверхностью. Стопорный шкив может быть установлен как вертикально, так и горизонтально. Положение компонента зависит от модели крана и условий эксплуатации. Остановка механизма поворота автокрана выполняется посредством размыкателя тормоза, рычаги которого под внешним воздействием отводят стальные хомуты от стопорного шкива.

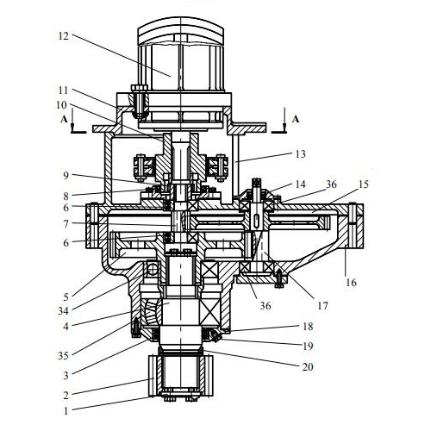

Составляющие: 1–шайба упорная; 2–шестерня; 3, 8, 14–манжеты; 4–вал выходной; 5, 15–колеса зубчатые; 6, 34, 35, 36–подшипники; 7, 17–валы-шестерни; 9–втулка; 10 –шкив стопорный КС-3577.28.126-1; 11–фланец; 12–гидромотор; 13–верхняя часть; 16–нижняя часть;18–крышка; 19–пробка сливная; 20–шайба регулировочная; 21, 27–рычаги; 22–пробка заливная; 23–маслоуказатель; 24–размыкатель; 25–кронштейн; 26–болт; 28–пружина; 29–гайка; 30–тяга; 31–траверса; 32–колодка; 33–ось.

При изготовлении стопорного шкива используется качественный металл и современная обработка. Что позволяет придать изделию дополнительную твердость, износостойкость и устойчивость к негативному воздействию рабочей среды. Таким образом удается продлить срок службы не только механизма поворота автокрана, но и всего оборудования.

Принцип работы

Шкив стопорный (D45) КС-3577.28.126-1 обеспечивает плавную остановку вращения поворотного механизма. Данное приспособление входит в состав тормозной системы, и функционирует совместно с колодками. Последние, под действием рычагов и пружин, отодвигаются и прижимаются к шкиву в зависимости от уровня давления в системе. Подача сигнала осуществляется посредством гидроразмыкателя. Купить качественный стопорный шкив вы сможете у нас - в компании "Краны и Запчасти".
