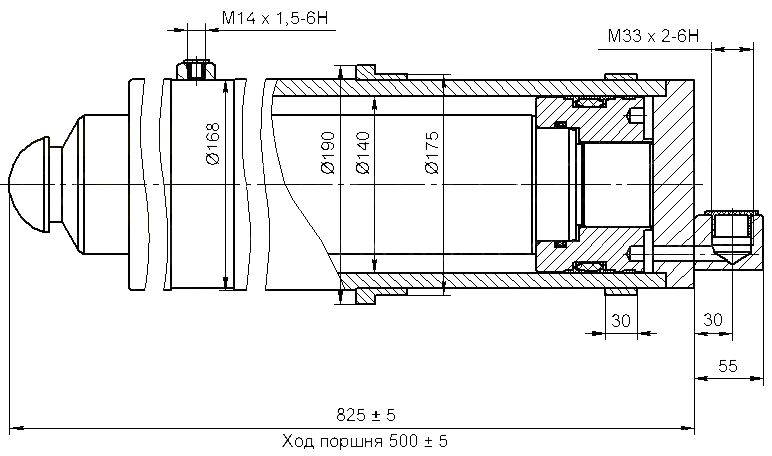

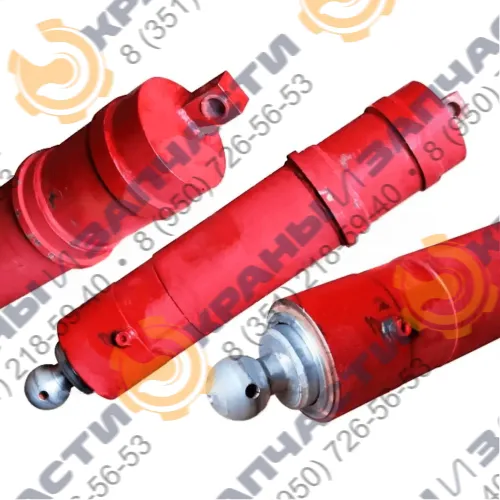

Гидроцилиндр вывешивания КС-4573.31.200-01 (УВ) автокрана Газпром-Кран (Камышин) КС-4573, КС-4562

Описание

Гидроцилиндр КС-4573.31.200-01 (УВ) вывешивания отвечает за вертикальное перемещение грузоподъемного механизма. Данный агрегат - важный конструктивный узел автомобильного крана Газпром-кран серии КС-4573 и КС-4562.

Для равновесия автокрана на любом участке почвы нужно создать рабочий контур. При этом горизонтальные опоры могут выдвигаться на разную длину, а вертикальные цилиндры фиксируются на разной высоте. Это позволяет установке работать с грузами, близкими к его максимальной грузоподъемности. Однако, такая эксплуатация приводи к быстрому износу некоторых элементов. Потому периодической замены требуют гидроцилиндры выдвижения опор, их гидрозамки, гидроцилиндры вывешивания, и сами подпятники крана.

Схема опорного контура состоит из нескольких горизонтальных цилиндров. При этом агрегаты с большей грузоподъемностью имеют еще и вертикальные цилиндры. Опорные "лапы" представляют собой металлические балки одинаковой длины, которые поворачиваются вокруг шкворней на центральной крестовине. Выносные опоры разгружают мосты автокрана в процессе работы и увеличивают устойчивость машины.

Как работает гидроцилиндр

Корпус гидравлического элемента КС-4573.31.200-01 включает поршень, резиновые кольца и уплотнители, стержень, втулки и другое. Принцип действия такого агрегата несложный. В момент подачи гидравлической жидкости в поршневой объем цилиндра происходит выдвижение стержня. Обратное перемещение осуществляется при попадании гидромасла в штоковую камеру. После чего остатки субстанции отправляется в гидробак. Для нормальной работы оборудования следует использовать качественную рабочую среду. Она должна иметь значение вязкости до 1500 сСт, а температуру не более +40 °С.

Для крепления крышек в корпусе предусмотрен специальный элемент. Остальные детали присоединяются при помощи отверстий. При изготовлении компонентов применяются только качественное сырье, которое отличаются надежностью и невосприимчивостью к агрессивной внешней среде. Для предотвращения утечек гидроцилиндр оборудован уплотнителями. Последние, как правило, быстро изнашиваются и требуют замены.

Демонтаж

Проведение демонтажа гидравлического цилиндра вывешивания крана можно условно разделить на несколько этапов. Сначала необходимо выдвинуть выносную опору в рабочее положение и отсоединить трубопровод от гидроагрегатов. Далее осуществляется снятие отгибных шайб и болтов. Потом деталь опускается и удаляется из конструкции крана.

Процедура изъятия стержня из корпуса цилиндра производится путем внешнего воздействия на шток. При этом необходимо заранее надежно закрепить корпус. Затем в поршневую камеру гидроцилиндра подается давление, что перемещает шток. В этот момент необходимо удалить остатки гидравлической субстанции. Стержень стоит вынимать аккуратно и вручную, чтобы его не повредить. После проводится проверка состояния компонентов цилиндра, выявление неисправностей и ремонт. Для сборки детали процесс повторяется в обратной последовательности.

Проведение установки и демонтажа гидравлического цилиндра осуществляется только персоналом, ознакомленным с правилами и рекомендациями по работе с данным агрегатом. Сотрудники компании "Краны и Запчасти" оказывают такие услуги, в том числе на территории заказчика. Наши специалисты имеют большой опыт и знания в сфере обслуживания гидравлического оборудования, что позволяет оказывать услуги с максимальной эффективностью. Обращаясь в нашу организации вы можете быть уверены в высоком качестве предоставляемых товаров и услуг.
