Характеристики
Наименование | Значение |
---|---|
Диаметр поршня, мм | 125 |
Диаметр штока, мм | 100 |
Ход поршня, мм | 580 |
Давление номинальное, МПа | 16 |
Давление максимальное, МПа | 20 |
Вес, кг | 92 |
Описание

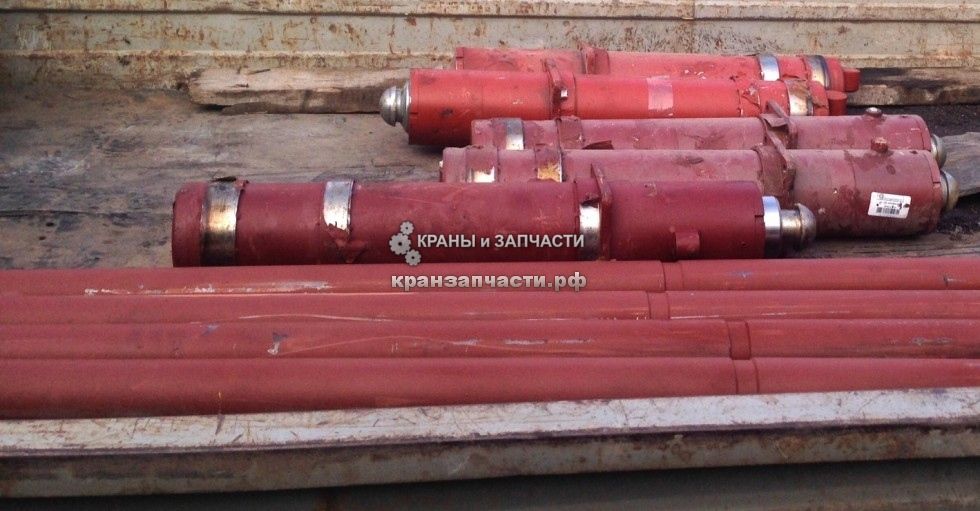

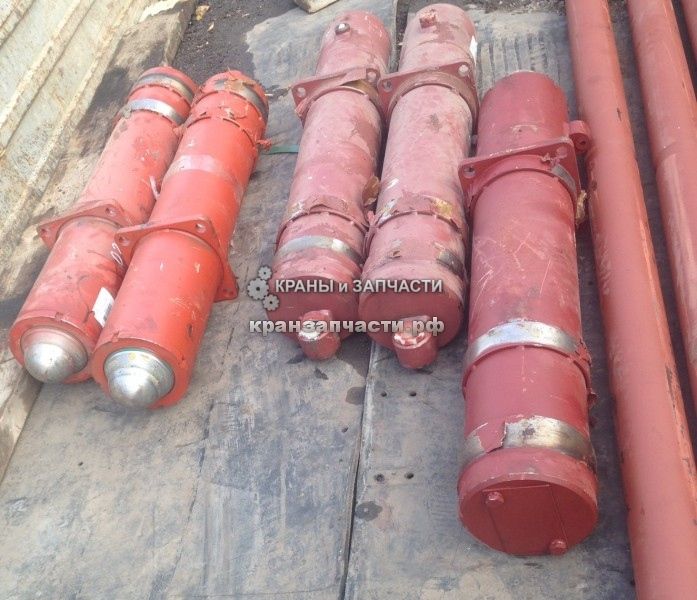

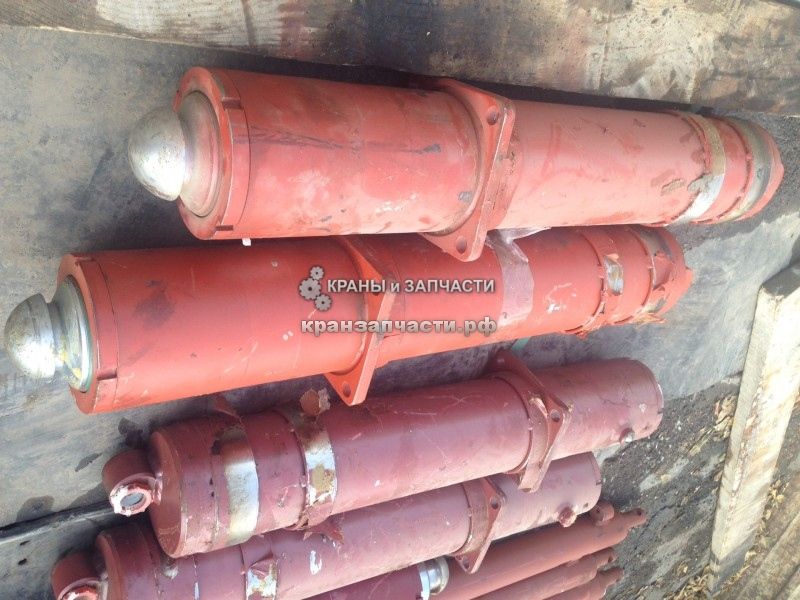

Гидроцилиндр КС-45717.31.200 (ЦГ-125.100.580.55-02) опоры (вывешивания) автокрана КС-45717
Обозначение: ЦГ-125.100х580.55, КС-45717.31.200
Гидравлический цилиндр КС-45717.31.200 является важным компонентом гидравлического оборудования. Такой агрегат необходим для установки кранового механизма на "лапы" в горизонтальной плоскости. Кроме того, он позволяет разгрузить автошасси при передвижении тяжести.
Гидроцилиндры КС-45717.31.200, КС-45717.31.200-01, КС-45717.31.200-02, КС-45717.31.200-03 вывешивания крана, (гидроопоры) для автокранов Ивановец КС-45717 и их модификаций. Стоит знать, что существует несколько модификаций данного гидравлического элемента:
- для приточного гидравлического замка КС-45717.31.400 Ивановец КС-45717 и его разновидностей
- для круглого замка КС-3577.83.200 опоры агрегата Ивановец КС-45717 и его разновидностей.
Цилиндр КС-45717.31.200 представляет собой мощный аппарат, который обеспечивает перпендикулярное передвижение машины в целях выравнивания агрегата относительно поверхности. Подобным образом повышается эффективность и производительность механизма.
Конструктивные узлы
Гидравлический элемент КС-45717.31.200 отличается простой конфигурацией, что является одним из достоинств данного агрегата. Он относится к цилиндрам двустороннего действия и способен пропускать субстанцию в обе стороны с одинаковой эффективностью.
Гидроцилиндр КС-45717.31.200
Для изготовления компонентов цилиндра применяется современный материал, который прошел специальную обработку. Это значительно повышает прочность агрегата и его устойчивость к ржавлению. Также это позволяет продлить срок службы цилиндра, что особенно важно в условиях значительного внешнего воздействия.
Составляющие:
Позиция | Обозначение | Наименование | Число |
1 | КС-45717.31.240-3 | Корпус | 1 |
2 | КС-45717.31.217-3 | Шток | 1 |
3 | КС-45717.31.206-3 | Гайка | 1 |
4 | КС-45717.31.201-3 | Поршень | 1 |
5 | КС-45717.31.202-3 | Направляющая втулка | 1 |
6 | КС-45717.31.203-3 | Кольцо | 1 |
7 | КС-45717.31.204-3 | Кольцо | 1 |
8 | КС-45717.31.205-3 | Винт | 1 |
9 | КС-45717.31.208-3 | Кольцо | 1 |
10 | УЗ.21.63.904-02 | Опорное кольцо | 3 |
11 | УЗ.22.63.905-02 | Опорное кольцо | 2 |
12 | Кольцо 080-090-58-2-2 ГОСТ 9833-73 | 2 | |
13 | Кольцо 120-125-30-2-2 ГОСТ 9833-73 | 3 | |
14 | Грязесъемник 2-100 ГОСТ 24811-81 | 1 | |
15 | Уплотнение комбинированное УК2.100-2 | 2 | |
16 | Уплотнение комбинированное УКЗ.125-2 | 2 | |
17 | Уплотнение комбинированное E1-100-3 | 2 |
Принцип действия довольно простой. Управление поток жидкости осуществляется при помощи гидравлического распределителя. При попадании субстанции в одну из рабочих камер цилиндра происходит нагнетание давления. Это активирует перемещение металлического стержня, который выдвигает-втягивает опоры. Для фиксации "лап" в новой позицие используется гидравлический замок.
Неисправности
Работа крановой спецтехники сопряжена с перемещением тяжелых грузов. Это негативно сказывается на состоянии деталей конструкции, например, элементов гидроцилиндра. В частности, шток агрегата может проседать под нагрузкой. Причиной такой проблемы является перетечка гидромасла из-за износа уплотнений. Для устранения достаточно заменить поврежденные компоненты. Однако, даже после восстановления утечки жидкости могут продолжаться по причине дефектов на штоке. В этом случае придется полностью заменить цилиндр.
- Чертеж №1
![](/images/392321/103154/gidrocilindr-ks-45717-31-200-cg-125-100-580-55-02-opory-vyveshivaniya-avtokrana-ks-45717444_xl.jpg)
