Характеристики
| Наименование | Значение |
|---|---|
| Диаметр поршня, мм | 100 |
| Диаметр штока, мм | 80 |
| Ход поршня, мм | 650 |
| Давление номинальное, МПа | 16 |
| Давление максимальное, МПа | 20 |
| Вес, кг | 62 |
Урал КС-35715 КС-35714-2, КС-35715-2 (2сек.,17т.)Описание
Гидравлические опоры обеспечивают установку крана на выносные опоры.
Применение: в конструкции автомобильного крана КС-35715 (Урал) присутствует несколько гидравлических цилиндров вывешивания.
Конструкция крановой спецтехники Ивановец КС-35714, КС-35715 оборудована гидравлическими опорами ГЦ-79.125-01 либо Ц-125.070.00.000. При этом конфигурация компонентов не имеет существенных отличий.
Гидравлический элемент ЦГ-100.80х650.55 предназначен для установки грузоподъемной машины на опоры в горизонтальном положении. Кроме того, он позволяет разгрузить автошасси при передвижении тяжести. Потому крайне важно следить за состоянием гидравлического цилиндра. Для этого рекомендовано регулярное техническое обслуживание.
Особенности конструкции и принцип работы

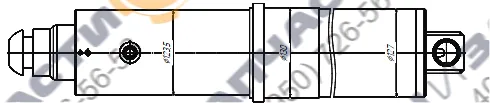

Опорные органы вместе с гидроцилиндром ЦГ-100.80х650.55 расположены на неповоротной платформе агрегата. При этом цилиндр одинаково эффективно работает в горизонтальной и вертикальной плоскостях. Крепление гидравлического элемента КС-35715.31.200 осуществляется на оси с помощью проушин.
Гидравлический элемент КС-35715.31.200 состоит из корпуса, поршня, штока и уплотнительных элементов. На задней крышке агрегата имеется вилка, со встроенным гидрозамком. Посредством такого приспособления достигается надежная фиксация стержня, и предотвращение его самопроизвольного перемещения. Дабы избежать попадания внутрь инородных частиц предусмотрен грязесъемник.
Рабочий цикл цилиндр активируется после подачи жидкости в поршневую камеру. При нагнетании давления во внутренних объемах прибора создается усилие на металлическом стержне, которое обеспечивает перемещение поршня в прямом и обратном направлениях. Для подачи субстанции применяются специальные отверстия. Также имеется порт для слива остатков рабочей среды.

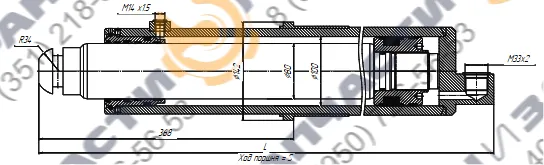

Устройство и принцип работы гидроцилиндра.
При нагнетании в агрегат рабочей жидкости в отверстие входа шток выдвигается, а при впуске масла в отверстие выхода шток гидроопоры втягивается. Конец штока имеет сферическую головку, нижнее отверстие гидроцилиндра ЦГ-100.80х650.55 имеет подводящее отверстие М14х1,5-6Н, а в штоковой полости отверстие М33х2-6Н. Эксплуатация допускается при температуре окружающей среды от -40°С до +40°С.
Требования к рабочей жидкости Для обеспечения нормальной работы гидроцилиндра следует применять минеральные масла с вязкостью от 10 до 2000 мкм. Рабочие среда, которая используется в гидроцилиндре вывешивания крана ЦГ-100.80х650.55 должна иметь кинематическую вязкость 8...2000 мкм. Класс чистоты масла должен соответствовать ГОСТ 17216-2001, но не грубее 14. Тонкость фильтрации рабочей жидкости - 25 мкм.
Хранение
Хранение транспортировка гидроцилиндра вывешивания опоры ЦГ-100.80х650 по ГОСТ 15108-80. Хранить в закрытых помещениях на стеллажах. Эксплуатация гидроцилиндра Установка на автокран, наладка механизма и эксплуатация должна производиться специалистами, ознакомившимися с инструкцией устройства. Изучив рекомендации завода-изготовителя и соблюдая технику безопасности. При этом деталь нужно подбирать в соответствии с техническими условиями и размерами, а также условиями эксплуатации автокрана, на которые они будут устанавливаться.
Неисправности
В процессе эксплуатации элементы гидравлического оборудования подвергаются серьезным нагрузкам. Именно поэтому со временем они частично теряют работоспособность. Особенно это касается уплотнителей и резиновых колец. Данные элементы изнашиваются быстрее всего, что приводит к утечкам и перетечкам субстанции. Потому следует внимательно следить за их состоянием и своевременно менять. Также не стоит забывать о состоянии штока цилиндра. В процессе функционирования на нем могут появиться царапины и дефекты. В случае небольших повреждений достаточно провести полировку, а вот в более серьезных случаях придется приобретать новый агрегат. Помимо этого, необходимо регулярно менять гидравлическую субстанцию, ведь она выступает в роли смазочного вещества для компонентов системы. В противном случае избежать дорогостоящего ремонта вряд ли удастся.
