Описание

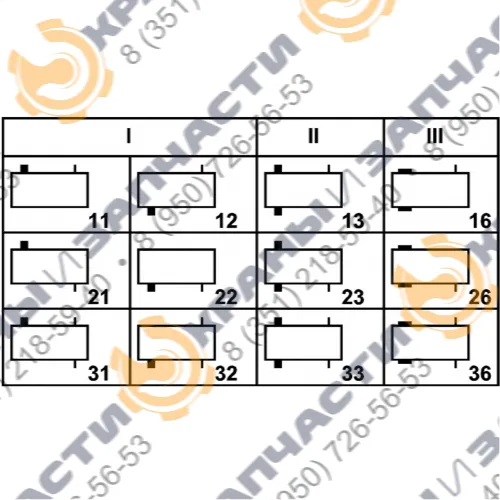

Варианты сборки
- І – с концами валов под муфты, в виде части зубчатой муфты и с полым выходным валом редуктора 1Ц3У-250
- ІІ – с концами под муфты;
- ІІІ – с полым выходным валом редуктора 1Ц3У-200
Редуктор 1ЦЗУ-250: пример условного обозначения при заказе
Редуктор 1Ц3У-250-25-12-М-С-У3, где
- Ц3У — тип Редуктора
- 250 — межосевое расстояние тихоходной ступени в мм
- 25 — номинальное передаточное число Редуктора
- 12 — вариант сборки
- М — конец выходного вала с зубчатой муфтой
- С — исполнение с коллектором для присоединения к струйной системе смазки
- У3 — климатическое исполнение Редуктора
Габаритные и присоединительные размеры
| AwT | 250 |
| Awп | 160 |
| Awб | 125 |
| A | 750 |
| A1 | 218 |
| B | 290 |
| B1 | 280 |
| H | 530 |
| H1 | 265 |
| h | 36 |
| L | 950 |
| L1 | 825 |
| L2 | 212 |
| L3 | 290 |
| L4 | 236 |
| L5 | 335 |
| d | 28 |
Присоедительные размеры конических валов
| d | 30 |
| d1 | М20×1,5 |
| l | 80 |
| l1 | 58 |
| b | 5 |
| t | 15,55 |
| d | 90 |
| d1 | М64×4,0 |
| l | 170 |
| l1 | 130 |
| b | 20 |
| t | 46,75 |
Присоединительные размеры цилиндрических валов
| d | 25k6 |
| l | 58 |
| b | 8 |
| t | 28 |
| d | 85m6 |
| l | 170 |
| b | 22 |
| t | 90 |
Присоединительные размеры тихоходного вала в виде зубчатой полумуфты
| b | 30 |
| d | 232 |
| d1 | 150 |
| d2 | 120F8 |
| d3 | 170 |
| L | 236 |
| l | 10 |
| l1 | 60 |
| Зацепление m | 4 |
| Зацепление z | 56 |
Присоединительные размеры полого тихоходного вала
Характеристики
| Масло | И50А или И70А |
| Объём масла | 18.4 литров |
Редуктор цилиндрический трехступенчатый 1Ц3У 250 по оптовой цене, можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
