Описание
Варианты сборки редуктора
Обозначение редуктора 1Ц3У-200-25-12-М-С-У3
- Ц3У — тип Редуктора
- 200 — межосевое расстояние тихоходной ступени в мм
- 25 — номинальное передаточное число Редуктора
- 12 — вариант сборки
- М — конец выходного вала с зубчатой муфтой
- С — исполнение с коллектором для присоединения к струйной системе смазки
- У3 — климатическое исполнение Редуктора
Габаритные и присоединительные размеры
AwT | 200 |
Awп | 125 |
Awб | 100 |
A | 580 |
A1 | 165 |
B | 243 |
B1 | 230 |
H | 425 |
H1 | 212 |
h | 36 |
L | 775 |
L1 | 650 |
L2 | 165 |
L3 | 236 |
L4 | 190 |
L5 | 280 |
d | 24 |
Присоедительные размеры конических валов
d | 25 |
d1 | М16×1,5 |
l | 60 |
l1 | 42 |
b | 5 |
t | 13,45 |
d | 70 |
d1 | М48×3,0 |
l | 140 |
l1 | 105 |
b | 18 |
t | 36,38 |
Присоединительные размеры цилиндрических валов
d | 22k6 |
l | 42 |
b | 6 |
t | 24,5 |
d | 65m6 |
l | 105 |
b | 18 |
t | 69 |
Присоединительные размеры тихоходного вала в виде части зубчатой муфты
b | 25 |
d | 210 |
d1 | 100 |
d2 | 80F8 |
d3 | 105 |
L | 197 |
l | 10 |
l1 | 50 |
Зацепление m | 5 |
Зацепление z | 40 |

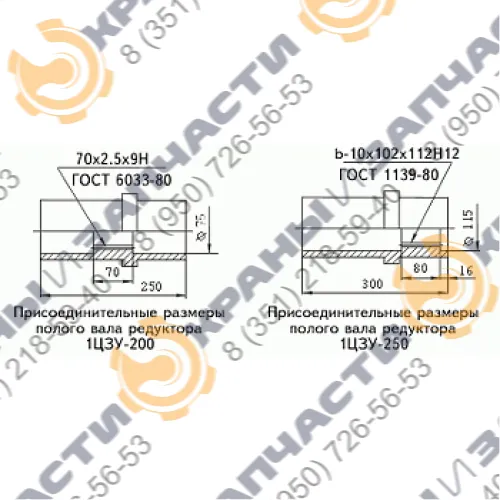

Присоединительные размеры полого тихоходного вала
Характеристики
Масло | И50А или И70А |
Объём | 12 литров |
Редуктор цилиндрический трехступенчатый 1Ц3У 200 по оптовой цене, можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
