Описание
Варианты сборки редуктора
Обозначение редуктора 1Ц3У-160-25-12-М-С-У3
- Ц3У — тип Редуктора
- 160 — межосевое расстояние тихоходной ступени в мм
- 25 — номинальное передаточное число Редуктора
- 12 — вариант сборки
- М — конец выходного вала с зубчатой муфтой
- С — исполнение с коллектором для присоединения к струйной системе смазки
- У3 — климатическое исполнение Редуктора

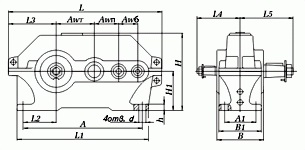

Габаритные и присоединительные размеры
AwT | 160 |
Awп | 100 |
Awб | 80 |
A | 475 |
A1 | 140 |
B | 260 |
B1 | 195 |
H | 345 |
H1 | 170 |
h | 32 |
L | 630 |
L1 | 530 |
L2 | 135 |
L3 | 195 |
L4 | 160 |
L5 | 224 |
d | 24 |
Присоедительные размеры конических валов
d | 20 |
d1 | М12×12,5 |
l | 50 |
l1 | 36 |
b | 4 |
t | 10,6 |
d | 55 |
d1 | М36×3,0 |
l | 110 |
l1 | 82 |
b | 14 |
t | 28,95 |
Присоединительные размеры цилиндрических валов
d | 18k6 |
l | 36 |
b | 6 |
t | 20,5 |
d | 50m6 |
l | 105 |
b | 14 |
t | 53,5 |
Присоединительные размеры тихоходного вала в виде части зубчатой муфты
b | 20 |
d | 168 |
d1 | 90 |
d2 | 72F8 |
d3 | 95 |
L | 170 |
l | 9 |
l1 | 38 |
Зацепление m | 4 |
Зацепление z | 40 |
Характеристики
Масло | И50А или И70А |
Объём | 6.2 литров |
Редуктор цилиндрический трехступенчатый 1Ц3У 160 по оптовой цене, можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
