Редуктор цилиндрический трехступенчатый 1Ц3Н 630

Редуктор цилиндрический трехступенчатый 1Ц3Н 630 заказать по оптовой цене с доставкой по всей России и СНГ
Редуктор цилиндрический трехступенчатый 1Ц3Н 630 заказать по оптовой цене с доставкой по всей России и СНГ
Развернуть
  • Описание

Описание

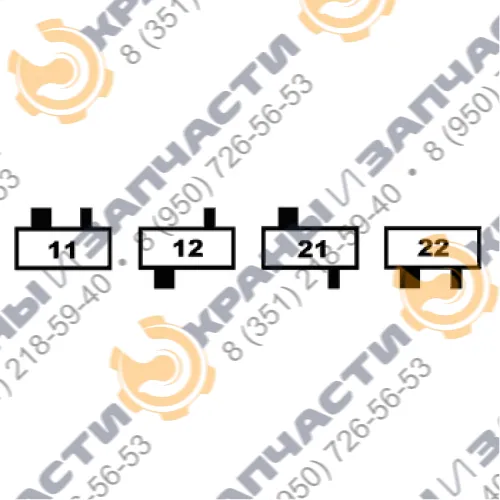

Варианты сборки редуктора

Обозначение редуктора 1Ц3Н-630-25-12-М-С-У3

  • Ц3Н — тип Редуктора
  • 630 — межосевое расстояние тихоходной ступени в мм
  • 25 — номинальное передаточное число Редуктора
  • 12 — вариант сборки
  • М — конец выходного вала с зубчатой муфтой
  • С — исполнение с коллектором для присоединения к струйной системе смазки
  • У3 — климатическое исполнение Редуктора

Габаритные и присоединительные размеры

awб 250
awпр 400
awт 630
L 1995
L1 1920
L2 1770
L3 970
L4 575
L5 570
L6 760
L7 170
L8 360
B 650
B1 540
B3 22
B4 50
ØD 52
ØD1 80m6
ØD2 220m6
H 1225
H1 630
H2 60
H3 85
H4 231

Присоединительные размеры тихоходного вала для присоединения командоаппарата

e 400
Øe1 100h9
Øe2 75h9
Øe3 55
Øe4 M8-7H

Присоединительные размеры тихоходного вала в виде части зубчатой муфты

f 508
Øf1 200F8
Øf2 290
Øf3 504
f4 90
f5 60
f6 20
m 12
z 40

Редуктор цилиндрический трехступенчатый 1Ц3Н 630 по оптовой цене, можно заказать на нашем сайте или отправить заявку на электронную почту , либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
