Описание
Варианты сборки редуктора
Обозначение редуктора 1Ц3Н-500-25-12-М-С-У3
- Ц3Н — тип Редуктора
- 500 — межосевое расстояние тихоходной ступени в мм
- 25 — номинальное передаточное число Редуктора
- 12 — вариант сборки
- М — конец выходного вала с зубчатой муфтой
- С — исполнение с коллектором для присоединения к струйной системе смазки
- У3 — климатическое исполнение Редуктора

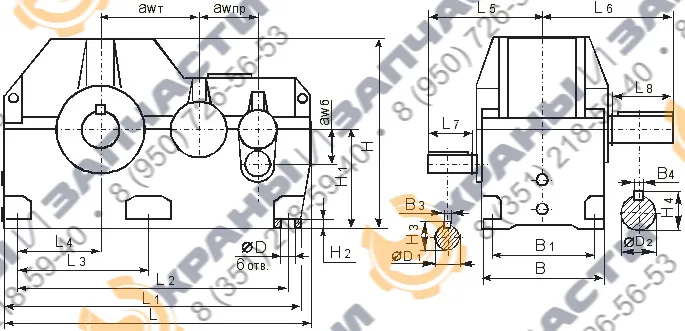

Габаритные и присоединительные размеры
| awб | 225 |
| awпр | 315 |
| awт | 500 |
| L | 1680 |
| L1 | 1630 |
| L2 | 1220 |
| L3 | 615 |
| L4 | 360 |
| L5 | 460 |
| L6 | 690 |
| L7 | 110 |
| L8 | 300 |
| B | 650 |
| B1 | 580 |
| B3 | 16 |
| B4 | 45 |
| ØD | 42 |
| ØD1 | 55m6 |
| ØD2 | 180m6 |
| H | 1000 |
| H1 | 530 |
| H2 | 60 |
| H3 | 59 |
| H4 | 190 |
Присоединительные размеры концов выходных валов
| a1 | 110 |
| a2 | 82 |
| a3 | 41 |
| a4 | 14 |
| a5 | 54,4 |
| Øa6 | 50,9 |
| Øa7 | 55 |
| a8 | 460 |
| b1 | 300 |
| b2 | 240 |
| b3 | 120 |
| b4 | 40 |
| b5 | 177 |
| Øb6 | 168 |
| Øb7 | 180 |
| b8 | 690 |
Присоединительные размеры тихоходного вала для присоединения командоаппарата
| e | 360 |
| Øe1 | 190h10 |
| Øe2 | 75h8 |
| Øe3 | 55 |
| Øe4 | M8-7H |
Присоединительные размеры тихоходного вала в виде части зубчатой муфты
| f | 470 |
| Øf1 | 160F8 |
| Øf2 | 200 |
| Øf3 | 420 |
| f4 | 70 |
| f5 | 50 |
| f6 | 15 |
| m | 10 |
| z | 40 |
Характеристики
| Масло зарубежное | Mobilgear 627, Mobil D.T.E 27, Wiolan IT 150, МО 150 или другие, имеющие кинематическую вязкость в пределах 35-150 мм2 /с при температуре 50 °С |
| Масло отечественное | ИРп-75, ИРп-150 ТУ 38-101-451-78, ИСп-65, ИСп-110 ТУ 38-101-293-78 |
Редуктор цилиндрический трехступенчатый 1Ц3Н 500 по оптовой цене, можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
