Описание
| Обозначение редуктора 1Ц3Н-450-25-12-М-С-У3 | |
| Ц3Н | тип Редуктора |
| 450 | межосевое расстояние тихоходной ступени в мм |
| 25 | номинальное передаточное число Редуктор |
| 12 | вариант сборки |
| М | конец выходного вала с зубчатой муфтой |
| С | исполнение с коллектором для присоединения к струйной системе смазки |
| У3 | климатическое исполнение Редуктора |

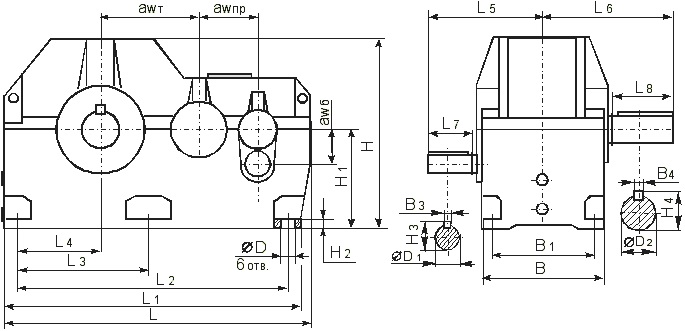

Габаритные и присоединительные размеры
| awб | 200 |
| awпр | 280 |
| awт | 450 |
| L | 1470 |
| L1 | — |
| L2 | 1060 |
| L3 | 530 |
| L4 | 260 |
| L5 | 430 |
| L6 | 650 |
| L7 | 110 |
| L8 | 300 |
| B | 590 |
| B1 | 515 |
| B3 | 14 |
| B4 | 40 |
| ØD | 35 |
| ØD1 | 50k6 |
| ØD2 | 160m6 |
| H | 870 |
| H1 | 450 |
| H2 | 50 |
| H3 | 53,5 |
| H4 | 169 |
Присоединительные размеры концов выходных валов
| a1 | 110 |
| a2 | 82 |
| a3 | 41 |
| a4 | 12 |
| a5 | 48,9 |
| Øa6 | 45,9 |
| Øa7 | 50 |
| a8 | 430 |
| b1 | 300 |
| b2 | 240 |
| b3 | 120 |
| b4 | 36 |
| b5 | 156 |
| Øb6 | 148 |
| Øb7 | 160 |
| b8 | 650 |
Присоединительные размеры тихоходного вала для присоединения командоаппарата
| e | 330 |
| Øe1 | 180h10 |
| Øe2 | 75h9 |
| Øe3 | 55 |
| Øe4 | M8-7H |
Присоединительные размеры тихоходного вала в виде части зубчатой муфты
| f | 440 |
| Øf1 | 160F8 |
| Øf2 | 200 |
| Øf3 | 420 |
| f4 | 70 |
| f5 | 50 |
| f6 | 15 |
| m | 10 |
| z | 40 |
Характеристики
| Масло зарубежное | Mobilgear 627, Mobil D.T.E 27, Wiolan IT 150, МО 150 или другие, имеющие кинематическую вязкость в пределах 35-150 мм2 /с при температуре 50 °С |
| Масло отечественное | ИРп-75, ИРп-150 ТУ 38 101 451-78, ИСп-65, ИСп-110 ТУ 38 101 293-78 |
Редуктор цилиндрический трехступенчатый 1Ц3Н 450 по оптовой цене, можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
