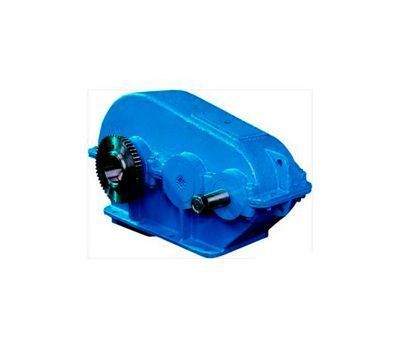

Редуктор цилиндрический двухступенчатый РК 500

Редуктор цилиндрический двухступенчатый РК 500 заказать по оптовой цене с доставкой по всей России и СНГ
Редуктор цилиндрический двухступенчатый РК 500 заказать по оптовой цене с доставкой по всей России и СНГ
Развернуть
  • Описание
  • Характеристики

Описание

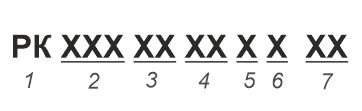

Пример условного обозначения Редуктора РК-500 при формировании заказа

 ;
РК тип Редуктора
500 межосевое расстояние тихоходной ступени в мм
20 номинальное передаточное число Редуктора
11 вариант сборки
М исполнение конца выходного вала в виде части зубчатой муфты
2 категорией размещения
У1 климатическое исполнение Редуктора

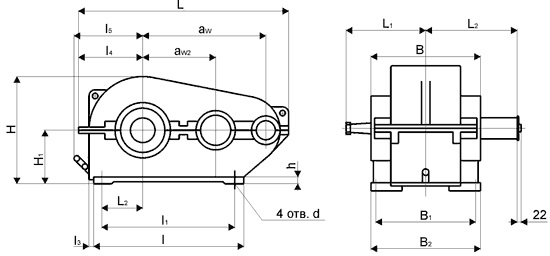

Габаритные и присоединительные размеры

Aw 850
Aw2 500
L 1632
L1 510
L2 550
I 1100
I1 610
I2 300
I3 205
I4 546
I5 530
B 580
B1 520
B2 580
B3 408
H 875
H1 400
H2 105
h 35
d 35

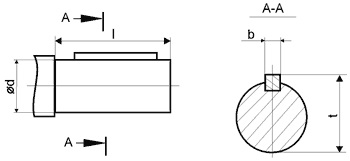

исполнение Ц — цилиндрический (выходной)

dm6 130
b 32
I 200
t 141

исполнение К — конический (входной)

d 90
d1 М64х4
I 170
I1 130
b 22
t 46,8

исполнение М — муфтовый

b 50
L 73
I 22
k 40
I1 78
d 190
d1 260
d2 448
m 8
z 54

Характеристики

МаслоИ50А или И70А
Объем масла44 литра
