Описание

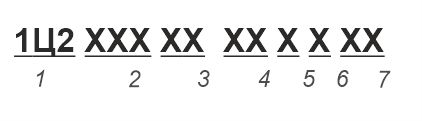

Пример условного обозначения Редуктора 1Ц2-750
| 1Ц2 | цилиндрический двухступенчатый Редуктор |
| 750 | межосевое расстояние тихоходной ступени в мм |
| 20 | номинальное передаточное число Редуктора |
| 12 | вариант сборки Редуктора 1Ц2-750 |
| У | климатическое исполнение Редуктора |
| 2 | категория размещения Редуктора |

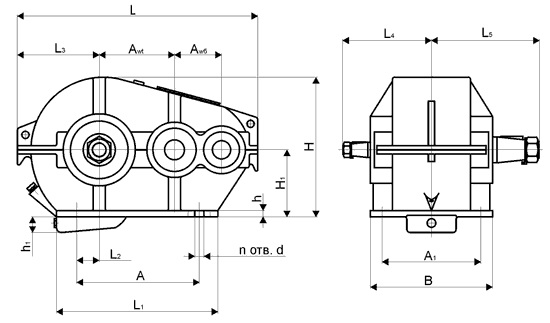

Габаритные и присоединительные размеры
| Аwt | 450 |
| Awб | 300 |
| A | 900 |
| A1 | 560 |
| В | 650 |
| H | 783 |
| H1 | 355 |
| h | 40 |
| h1 | 100 |
| L | 1455 |
| L1 | 1040 |
| L2 | 225 |
| L3 | 498 |
| L4 | 570 |
| L5 | 645 |
| d | 46 |
| n | 8 |

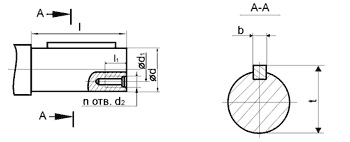

Исполнение Ц — цилиндрический: выходной вал
| d | 170s6 |
| d1 | 105 |
| d2 | M16 |
| I | 240 |
| I1 | 26 |
| b | 40 |
| t | 184 |
| n | 3 |
| L | 595 |

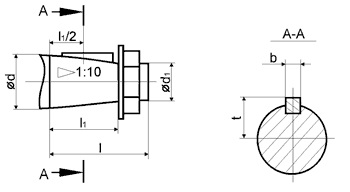

Исполнение К — конический
| d | 80 |
| d1 | M56×4,0 |
| I | 170 |
| I1 | 130 |
| b | 20 |
| t | 41,25 |
| d | 170 |
| d1 | М125×4,0 |
| I | 300 |
| I1 | 240 |
| b | 40 |
| t | 88 |

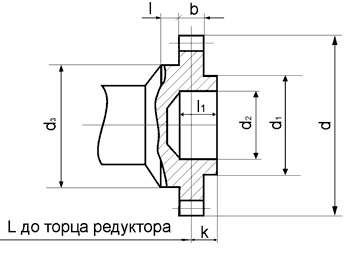

Исполнение М — муфтовый
| b | 60 |
| d | 504 |
| d1 | 170s6 |
| d2 | 200F8 |
| d3 | 290 |
| L | 480 |
| I | 20 |
| I1 | 90 |
| m | 12 |
| z | 40 |

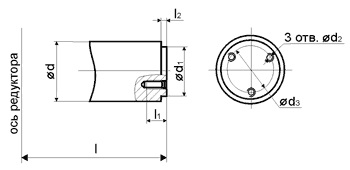

Исполнение-КА — для присоединения командоаппарата: выходной вал
| d | 180 |
| d1 | 75 |
| d2 | 8 |
| d3 | 55 |
| I | 340 |
| I1 | 20 |
| I2 | 5 |
Характеристики
| Масло | Индустриальное 50 ГОСТ 1707-51 или Тракторное АК-15 ГОСТ 1862-63 или Компрессорное М ГОСТ 1861-54 |
| Объем масла | 37 литров |
Редуктор цилиндрический двухступенчатый 1Ц2 750 по оптовой цене, можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
