Описание

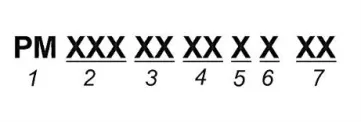

Пример условного обозначения Редуктора РМ-650
РМ | тип Редуктора |
650 | межосевое расстояние тихоходной ступени в мм |
20 | номинальное передаточное число Редуктора |
11 | вариант сборки |
М | исполнение конца выходного вала в виде части зубчатой муфты |
2 | категорией размещения |
У1 | климатическое исполнение Редуктора |

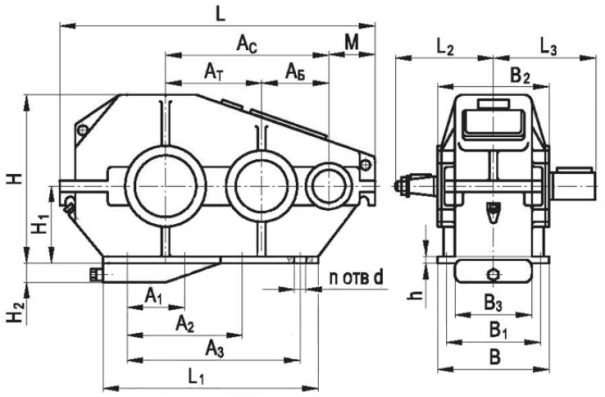

Габаритные и присоединительные размеры
Aw | 650 |
Aw2 | 400 |
L | 1278 |
L1 | 430 |
L2 | 430 |
I | 830 |
I1 | 490 |
I2 | 215 |
I3 | 155 |
I4 | 445 |
I5 | 460 |
B | 470 |
B1 | 410 |
B2 | 470 |
B3 | 318 |
H | 697 |
H1 | 320 |
H2 | 95 |
h | 35 |
d | 25 |

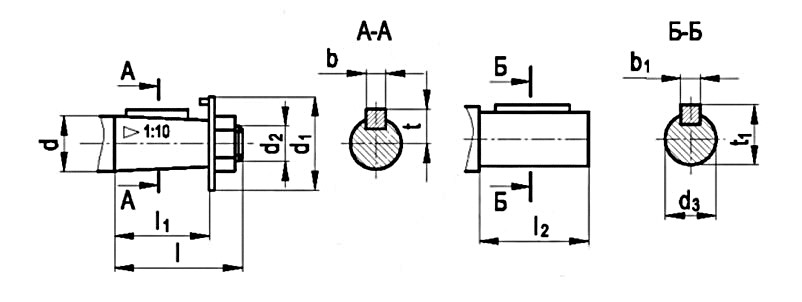

исполнение Ц — цилиндрический (выходной)
dm6 | 110 |
b | 28 |
I | 165 |
t | 120 |
исполнение К — конический (входной)
d | 60 |
d1 | М42х3 |
I | 140 |
I1 | 105 |
b | 16 |
t | 31,38 |

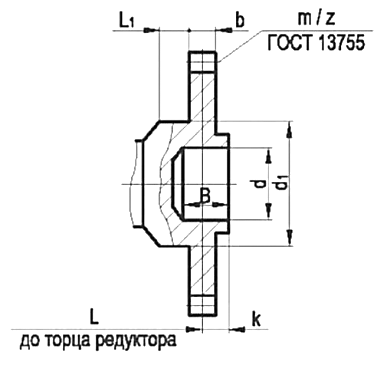

исполнение М — муфтовый
b | 40 |
L | 75 |
I | 16 |
k | 32 |
I1 | 68 |
d | 170 |
d1 | 260 |
d2 | 348 |
m | 6 |
z | 56 |
Характеристики
Масло | И50А или И70А |
Объем масла | 22 литров |
Редуктор цилиндрический двухступенчатый РМ 650 по оптовой цене, можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
