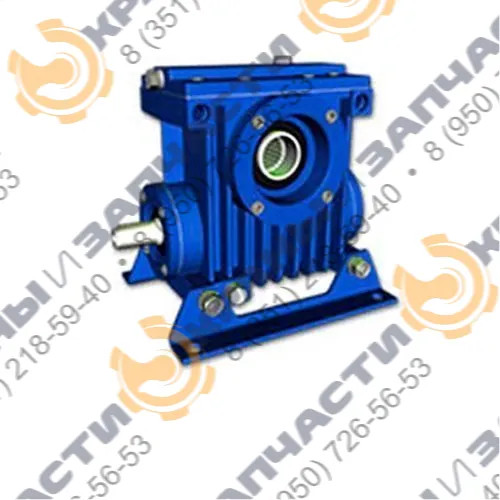

Редуктор червячный одноступенчатый Ч 80 (2Ч 80)

Описание

Варианты сборки: Ч-80 (2Ч-80) Вариант сборки 56 представляет собой Редуктор с полым шлицевым тихоходным валом.

Варианты расположения червячной пары: Ч-80 (2Ч-80) 1 — червяк под колесом, 2 — червяк над колесом, 3 — быстроходный вал вертикальный, 4 — тихоходный вал вертикальный.

Одноступенчатые червячные Редуктор Ч-80 (2Ч-80) находят широкое применение в различных отраслях промышленности и сельского хозяйства. Их назначение — передача и преобразование крутящего момента с понижением частоты вращения выходного вала. Корпус агрегатов выполнен из чугуна, имеет специальные ребра, способствующие теплоотводу.

Редуктор данной серии могут комплектоваться вентилятором охлаждения, который крепится к корпусу болтами и снабжен защитным кожухом. Максимальная частота вращения выходного вала достигает 1500 об/мин.

Вариант присоединения лап: Ч-80 (2Ч-80) 1 — 4 — крепление на лапах; 5 — 6 — крепление без лап.

Ключевая особенность Редукторов Ч-80 (2Ч-80) — повышенная надежность. При соблюдении условий эксплуатации это качество обеспечивает длительный срок службы оборудования. Кроме того, благодаря использованию одноступенчатой червячной передачи агрегаты характеризуются бесшумностью работы и плавностью хода.

Назначение.

Редуктор червячные одноступенчатые универсальные типа 2Ч выпускаются взамен Редукторов типа РЧУ, обладают по отношению к ним повышенной нагрузочной способностью.

Условия применения:

• Воздействие нагрузки постоянного и переменного характера, совпадающей по своему направлению, а также реверсивной
• Эксплуатация предусматривает периодические остановки, ее период не превышает 24 часов в сутки
• Отсутствие ограничений касательно направления вращения валов
• Максимальное значение частоты вращения входного вала составляет 1800 об/мин
• Для атмосфер I и II типа, в соответствии с ГОСТ 15 150-69, в условиях запыленного воздуха предусмотрено максимальное значение, равное 10 мг/м3
• ГОСТ 15 150-69 определяет различные типы исполнения для категорий размещения: для категорий размещения 1-3 используются климатические исполнения У, Т, для категорий размещения 4 — УХЛ и О

Расшифровка маркировки редуктора Ч-80-31,5-52-1-У3

• Ч — тип Редуктора
• 80 — межосевое расстояние, мм
• 31,5 — номинальное передаточное число
• 52 — вариант сборки
• 1 — вариант расположения червячной пары
• У3 — климатическое исполнение и категория размещения

Габаритные и присоединительные размеры



Aw	80
A	180
B	165
B1	140
B2	185
B3	212
H	267
H1	92

H2	42
L	238
L1	160
L2	225
L3	260
L4	145
d	15

Исполнение Ц — Цилиндрический



размер входного вала (мм)

d	25
d1	М8
I	42
I1	20
t	28
b	8

размер выходного вала (мм)

d	35
d1	М8
I	58
I1	20
t	38
b	10

Исполнение Кв — конический с внутренней резьбой



размер входного вала (мм)

d	25
d1	М8
I	42
I1	20
t	13,4
b	5

размер выходного вала (мм)

d	35
d1	М10
I	58
I1	25
t	18,5
b	6

Присоединительные размеры полых валов



тип шлица ГОСТ 6033- — 40×1,5хН8

Пшл	полый шлицевой
Пшп	полый шпоночный
b	80
d	41
d1	35

I	116
I1	66
b	10
t	38,3
