Редуктор червячный одноступенчатый Ч 63 (2Ч 63)

Редуктор червячный одноступенчатый Ч 63 (2Ч 63)
Развернуть
  • Описание
  • Характеристики

Описание

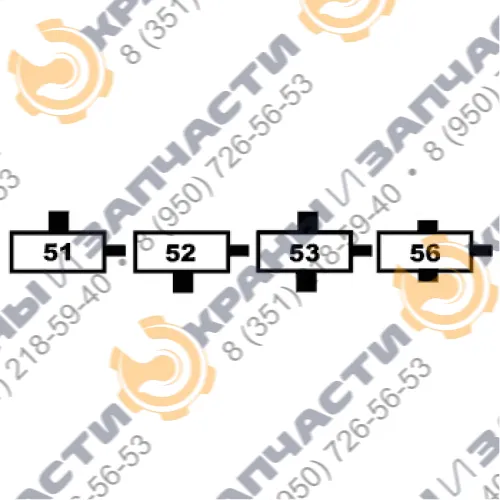

Варианты сборки: Ч-63 (2Ч-63) Вариант сборки 56 представляет собой Редуктор с полым шлицевым тихоходным валом.

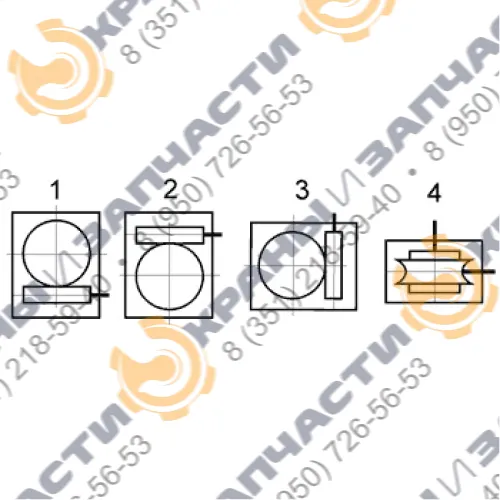

Варианты расположения червячной пары: Ч-63 (2Ч-63) 1 — червяк под колесом, 2 — червяк над колесом, 3 — быстроходный вал вертикальный, 4 — тихоходный вал вертикальный.

Одноступенчатые червячные Редуктор Ч-63 (2Ч-63) находят широкое применение в различных отраслях промышленности и сельского хозяйства. Их назначение — передача и преобразование крутящего момента с понижением частоты вращения выходного вала. Корпус агрегатов выполнен из чугуна, имеет специальные ребра, способствующие теплоотводу.

Редуктор данной серии могут комплектоваться вентилятором охлаждения, который крепится к корпусу болтами и снабжен защитным кожухом. Максимальная частота вращения выходного вала достигает 1500 об/мин.

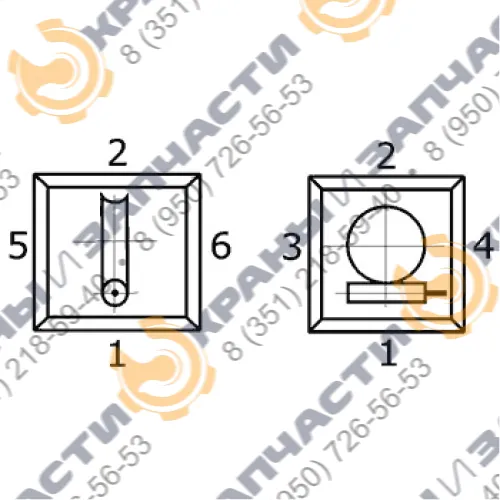

Вариант присоединения лап: Ч-63 (2Ч-63) 1 — 4 — крепление на лапах; 5 — 6 — крепление без лап.

Ключевая особенность Редукторов Ч-63 (2Ч-63) — повышенная надежность. При соблюдении условий эксплуатации это качество обеспечивает длительный срок службы оборудования. Кроме того, благодаря использованию одноступенчатой червячной передачи агрегаты характеризуются бесшумностью работы и плавностью хода.

Назначение.

Редуктор червячные одноступенчатые универсальные типа 2Ч выпускаются взамен Редукторов типа РЧУ, обладают по отношению к ним повышенной нагрузочной способностью.

Условия применения:

  • Воздействие нагрузки постоянного и переменного характера, совпадающей по своему направлению, а также реверсивной;
  • Эксплуатация предусматривает периодические остановки, ее период не превышает 24 часов в сутки
  • Отсутствие ограничений касательно направления вращения валов
  • Максимальное значение частоты вращения входного вала составляет 1800 об/мин
  • Для атмосфер I и II типа, в соответствии с ГОСТ 15 150-69, в условиях запыленного воздуха предусмотрено максимальное значение, равное 10 мг/м3
  • ГОСТ 15 150-69 определяет различные типы исполнения для категорий размещения: для категорий размещения 1-3 используются климатические исполнения У, Т, для категорий размещения 4 — УХЛ и О.

Расшифровка маркировки редуктора Ч-63-31,5-52-1-У3

    • Ч (2Ч) — тип Редуктора;
    • 63 — межосевое расстояние, мм;
    • 31,5 — номинальное передаточное число;
    • 52 — вариант сборки;
    • 1 — вариант расположения червячной пары;
    • У3 — климатическое исполнение и категория размещения.

    Габаритные и присоединительные размеры

    Aw 63
    A 150
    B 145
    B1 125
    B2 165
    B3 197
    H 232
    H1 82
    H2 40
    L 200
    L1 135
    L2 180
    L3 220
    L4 120
    d 13

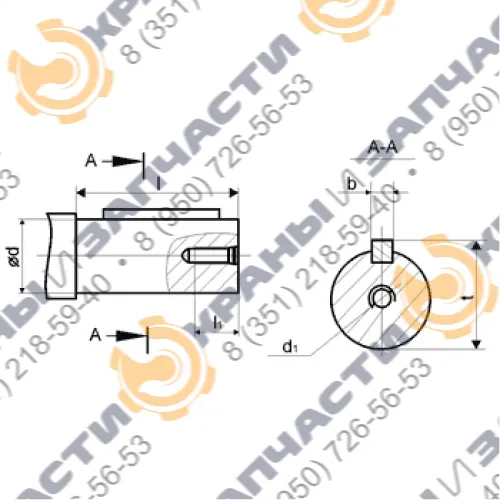

    Исполнение Ц — Цилиндрический

    размер входного вала (мм)
    d 22
    d1 М8
    I 36
    I1 20
    t 24,5
    b 6
    размер выходного вала (мм)
    d 28
    d1 М8
    I 42
    I1 20
    t 31
    b 8

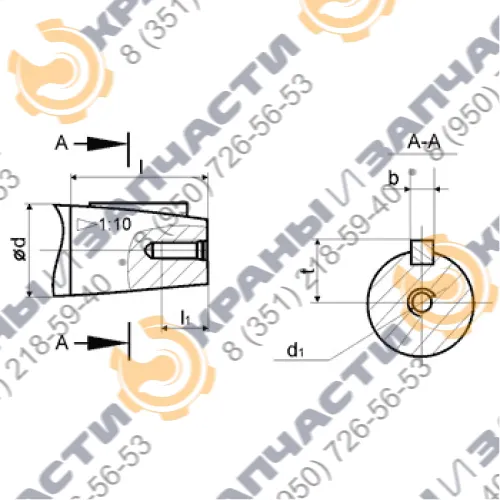

    Исполнение Кв — конический с внутренней резьбой

    размер входного вала (мм)
    d 22
    d1 М8
    I 36
    I1 20
    t 11,5
    b 4
    размер выходного вала (мм)
    d 28
    d1 М8
    I 42
    I1 20
    t 14,9
    b 5

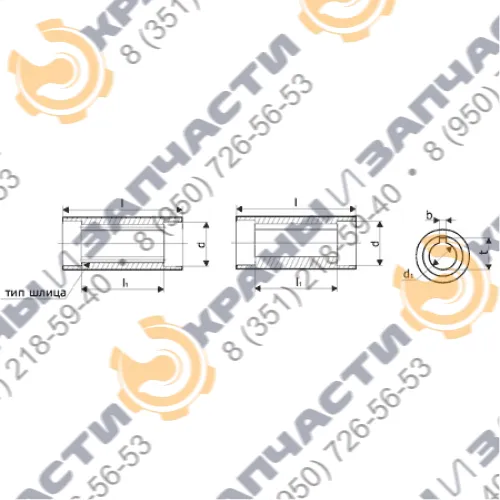

    Присоединительные размеры полых валов

    тип шлица ГОСТ 6033- — 32×1,5хН8
    Пшл полый шлицевой
    Пшп полый шпоночный
    b 80
    d 33
    d1 28
    I 108
    I1 68
    b 8
    t 31,1

Характеристики

МаслоИ50А или И70А
Объём масла0.5 литра
