- Описание
| Наименование | Значение |
|---|---|
| Масло | И50А или И70А |
| Объём масла | от 2-5 литров |
Описание

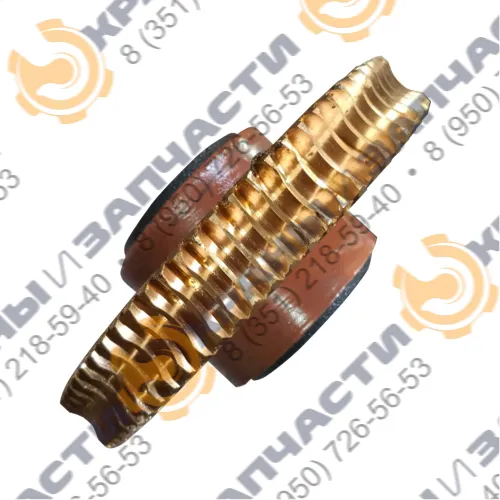

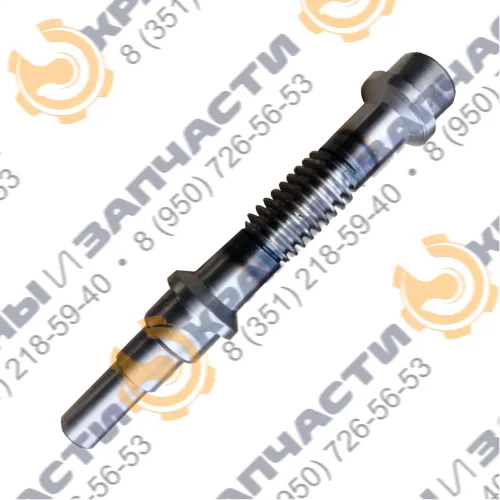

Ключевая особенность Редукторов Ч-125 — повышенная надежность. При соблюдении условий эксплуатации это качество обеспечивает длительный срок службы оборудования. Кроме того, благодаря использованию одноступенчатой червячной передачи агрегаты характеризуются бесшумностью работы и плавностью хода.
Cхема компоновки и расположения основных элементов одноступенчатого редуктора Ч 125
Варианты сборки рассматриваются при расположении — червяк под колесом. Вариант сборки 56, 66 представляет собой Редуктор с полым шлицевым тихоходным валом.
Вариант присоединения лап: Ч-100 1 — 2 крепление на лапах; 3 — 4 крепление без лап.тихоходным валом.
Одноступенчатые червячные Редуктор Ч-100 находят широкое применение в различных отраслях промышленности и сельского хозяйства. Их назначение — передача и преобразование крутящего момента с понижением частоты вращения выходного вала. Корпус агрегатов выполнен из чугуна, имеет специальные ребра, способствующие теплоотводу.

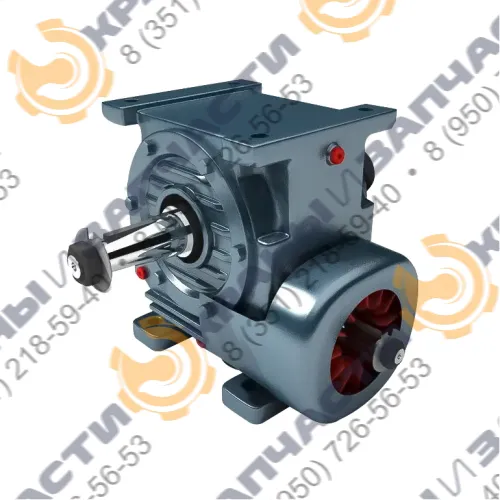

Редуктор данной серии могут комплектоваться вентилятором охлаждения, который крепится к корпусу болтами и снабжен защитным кожухом. Максимальная частота вращения выходного вала достигает 1500 об/мин.
Условия применения:
- Воздействие нагрузки постоянного и переменного характера, совпадающей по своему направлению, а также реверсивной
- Эксплуатация предусматривает периодические остановки, ее период не превышает 24 часов в сутки
- Отсутствие ограничений касательно направления вращения валов;
- Максимальное значение частоты вращения входного вала составляет 1800 об/мин
- Для атмосфер I и II типа, в соответствии с ГОСТ 15 150-69, в условиях запыленного воздуха предусмотрено максимальное значение, равное 10 мг/м3
- ГОСТ 15 150-69 определяет различные типы исполнения для категорий размещения: для категорий размещения 1-3 используются климатические исполнения У, Т, для категорий размещения 4 — УХЛ и О.
Расшифровка маркировки Редуктора Ч-125-31,5-52-1-У3
- Ч — тип Редуктора
- 125 — межосевое расстояние, мм
- 31,5 — номинальное передаточное число
- 52 — вариант сборки
- 1 — вариант расположения червячной пары
- У3 — климатическое исполнение и категория размещения.
Назначение.
Редуктор червячные одноступенчатые Ч-100, предназначены для использования крутящих моментов и частоты вращения вала в качестве комплектующих в приводах машин, оборудования и механизмов.

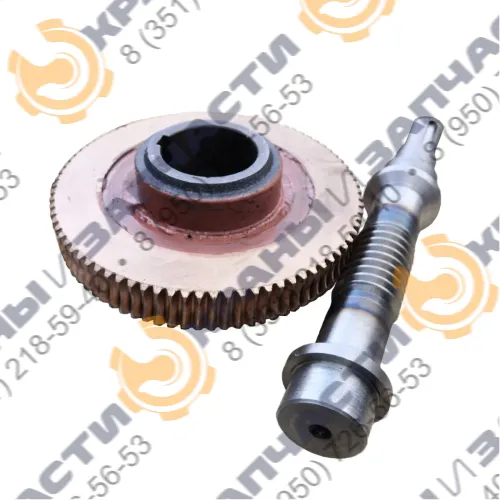

Варианты расположения червячной пары: Ч-100. Ч — червяк, К — колесо. Редуктор рассматриваются в вертикальной плоскости. В вариантах 3 и 4 Редуктор рассматривается в положении, при котором выходной конец червяка находится со стороны наблюдателя.
| Редуктор | Вариант расположения червячной пары | |||
|---|---|---|---|---|
| Ч-125 | 1 | 2 | 3, 4 | 5, 6 |
| Объем заливаемого масла, для варианта расположения червячной пары при монтаже, л | 2,2 л | 5,8 л | 5,7 л | 5,7 л |
Габаритные и присоединительные размеры
| L1 | 275 |
| L2 | 230 |
| L3 | 210 |
| L4 | 261 |
| L5 | 437 |
| B1 | 230 |
| B2 | 190 |
| B3 | 230 |
| B4 | 460 |
| H1 | 235 |
| H2 | 111 |
| H3 | 125 |
| H4 | 396 |
| H5 | 22 |
| D | 19 |
Исполнение Ц — Цилиндрический
размер входного вала (мм)
| d | 32 |
| d1 | М10 |
| I | 80 |
| I1 | 25 |
| t | 35 |
| b | 10 |
размер выходного вала (мм)
| d | 55 |
| d1 | М20 |
| I | 110 |
| I1 | 45 |
| t | 59 |
| b | 16 |
Исполнение Кн — конический с наружной резьбой
размер входного вала (мм)
| d | 32 |
| d1 | М20×1,5 |
| I | 80 |
| I1 | 58 |
| t | 17,05 |
| b | 6 |
размер выходного вала (мм)
| d | 55 |
| d1 | М36х3 |
| I | 110 |
| I1 | 82 |
| t | 28,95 |
| b | 14 |
Исполнение Кв — конический с внутренней резьбой
размер входного вала (мм)
| d | 32 |
| d1 | М10 |
| I | 58 |
| I1 | 25 |
| t | 17,05 |
| b | 6 |
размер выходного вала (мм)
| d | 55 |
| d1 | М20 |
| I | 82 |
| I1 | 45 |
| t | 23,45 |
| b | 14 |
Размеры выходного полого вала
тип шлица по ГОСТ 6033- — 55хН8×2,5хН11
| b | 80 |
| I | 110 |
| I1 | 60 |
| d | 60 |
