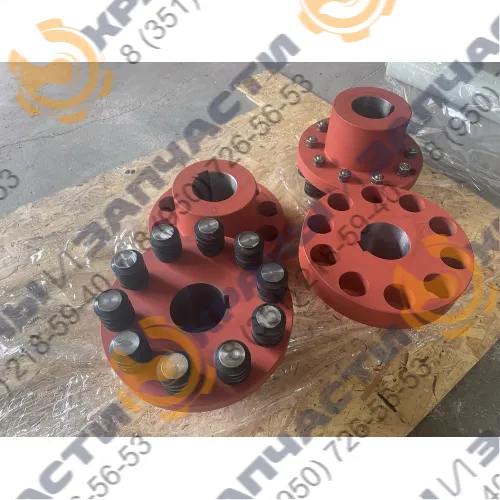

Упругая втулочно-пальцевая муфта (МУВП): назначение и особенности

Упругая втулочно-пальцевая муфта (МУВП) предназначена для передачи крутящего момента между механизмами, обеспечивая надежное соединение валов. Она эффективно компенсирует их смещение, снижает динамические нагрузки и сглаживает вибрации, возникающие в процессе работы.

Применение муфт МУВП

Муфты этого типа широко используются в различных отраслях благодаря своей универсальности и способности работать в условиях нестабильной нагрузки. Основные области применения:

• Трансмиссии транспортных средств, включая козловые краны, башенные краны, мостовые краны и другую спецтехнику.
• Электрические приводы промышленных станков и механизмов.
• Насосное оборудование.
• Энергетические установки.

Конструкция муфты МУВП

Конструкция муфты включает несколько ключевых элементов, обеспечивающих ее функциональность:

• Втулка — основной компонент, который монтируется на соединяемые валы.
• Две полумуфты с коническими или цилиндрическими отверстиями для фиксации на валах.
• Упругие пальцы, установленные в отверстиях одной из полумуфт, обеспечивающие гибкость соединения.
• Резиновые кольца или втулки, расположенные на пальцах для дополнительной амортизации.

Полумуфты и пальцы обычно изготавливаются из высокопрочной стали (например, марки 45). В некоторых случаях применяются алюминиевые сплавы или другие материалы, в зависимости от условий эксплуатации.

Принцип работы

Функционирование муфты МУВП основано на упругости ее элементов. При вращении валов с разной скоростью или под воздействием нагрузки возникает угловое смещение. Упругие пальцы деформируются, поглощая это смещение, что обеспечивает плавную передачу крутящего момента и защиту механизма от перегрузок.

Условные обозначения

Муфты МУВП классифицируются по следующим параметрам:

• Т_кр — номинальный крутящий момент (Н·м).
• d — диаметр посадочных отверстий втулок или полумуфт.
• Исполнение втулок:
  1. Цилиндрические отверстия для длинных концов валов (ГОСТ 12080).
  2. Цилиндрические отверстия для коротких концов валов (ГОСТ 12080).
  3. Конические отверстия для длинных концов валов (ГОСТ 12081).
  4. Конические отверстия для коротких концов валов (ГОСТ 12081).

Примеры обозначений:

• МУВП-11-4000-85-1У3: муфта с крутящим моментом 4000 Н·м, диаметром отверстий 85 мм, исполнением 1, климатическим исполнением У, категорией размещения 3.
• МУВП-7-500-40-1-45-4У3: муфта с крутящим моментом 500 Н·м, втулками с отверстиями 40 мм (исполнение 1) и 45 мм (исполнение 4), климатическим исполнением У, категорией размещения 3.

Технические характеристики

Муфты МУВП выпускаются в различных типоразмерах, что позволяет подобрать подходящий вариант для конкретных задач.

• Основные параметры:
• Крутящий момент: от 6,3 до 16 000 Н·м.
• Масса: от 0,58 до 308,11 кг.
• Частота вращения: до 147 с⁻¹.
• Температура эксплуатации: от -30 до +90 °C.

Муфта упругая втулочно-пальцевая - чертёж

Палец МУВП

Палец МУВП является деталью муфты МУВП, осуществляющей соединение двух полумуфт и передающий крутящий момент от одной полумуфты другой. На пальцы надеваются упругие втулки или упругие кольца, которые позволяют компенсировать перекос и смещение валов. Пальцы МУВП изготавливаются в соответствии с ГОСТ 21424-93.

Палец №	D1	d1	L	l1	l2	l3	d
П1	14	10	45	28	19	2	М8
П2	18	14	44	45	33	2	М10
П3	25	18	85	59	42	3	43
П4	32	24	108	75	52	3	М16
П5	38	30	140	95	66	4	М24
П6	48	38	172	119	84	4	М30
П7	58	46	212	147	103	5	М36

Кольца МУВП

Кольцо МУВП — резиновый компонент, используемый для соединения соосных валов, передачи крутящего момента между ними или между валом и связанной деталью, а также для снижения динамических нагрузок; может применяться в сочетании с втулкой.

Тип колец МУВП	Размер: D x d x h x b (мм)
К1	19 х 10 х 5 х 2.5
К2	27 х 14 х 7 х 3.5
К3	35 х 18 х 9 х 4.5
К4	45 х 24 х 11 х 6.0
К5	56.5 х 30 х 14 х 7.5
К6	70.5 х 38 х 18 х 9.5
К7	86.5 х 45 х 22 х 11.5

Втулки МУВП

Втулка МУВП — резиновый элемент, широко используемый в разнообразных механических системах и агрегатах для обеспечения гибкости и амортизации при передаче крутящего момента; при этом стоит отметить, что втулки, как правило, изготавливаются на заказ, из-за чего их размеры не стандартизированы.

Тип Втулки	Размер: D x d x h (мм)
К1	19 х 10 x 15
К2	14 x 27 х 28
К3	18 х 36 х 36
К4	24 х 45 х 44
К5	30 х 56.5 х 56
К6	38 х 70.5 х 72

Преимущества муфт МУВП

Упругие муфты МУВП обладают рядом достоинств, которые делают их востребованными в промышленности:

• Гибкость соединения: эффективное сглаживание угловых и радиальных смещений валов.
• Амортизация нагрузок: снижение вибраций и ударных воздействий, что защищает оборудование.
• Простота эксплуатации: легкость установки и минимальные требования к обслуживанию.
• Долговечность: высокая надежность при соблюдении условий эксплуатации.

Особенности выбора

При подборе муфты МУВП важно учитывать:

• Характеристики соединяемых валов (диаметр, тип отверстий).
• Условия эксплуатации (температура, влажность, нагрузки).
• Требуемый крутящий момент и частоту вращения.
• Необходимость регулярной проверки целостности резиновых колец (втулок), так как при износе не слышно шума, что может привести к повреждению муфты.

Муфты изготавливаются в соответствии с ГОСТ 21424-93, что гарантирует их качество и долговечность. При необходимости возможно производство муфт с нестандартными параметрами для специфических задач.
