Редукторы ГПШ 400, ГПШ-500

Редукторы ГПШ-400 и ГПШ-500 (также известные как Р-400 и Р-500) – это цилиндрические двухступенчатые механические устройства, предназначенные для передачи вращательного движения между валами. Они используются в различных отраслях машиностроения для увеличения крутящего момента и снижения частоты вращения посредством двухступенчатой зубчатой передачи. Эти редукторы отличаются высокой надежностью, эффективностью и долговечностью, что делает их востребованными в промышленных системах.

Основные технические характеристики

Типоразмер редуктора	Передаточное отношение	Частота вращения входного вала, мин^-1	Мощность на входном валу, кВт
ГПШ-400 (Р-400)	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50	1000	до 16,3
ГПШ-400 (Р-400)		1500	до 19,2
ГПШ-500 (Р-500)		1000	до 39
ГПШ-500 (Р-500)		1500	до 44,5

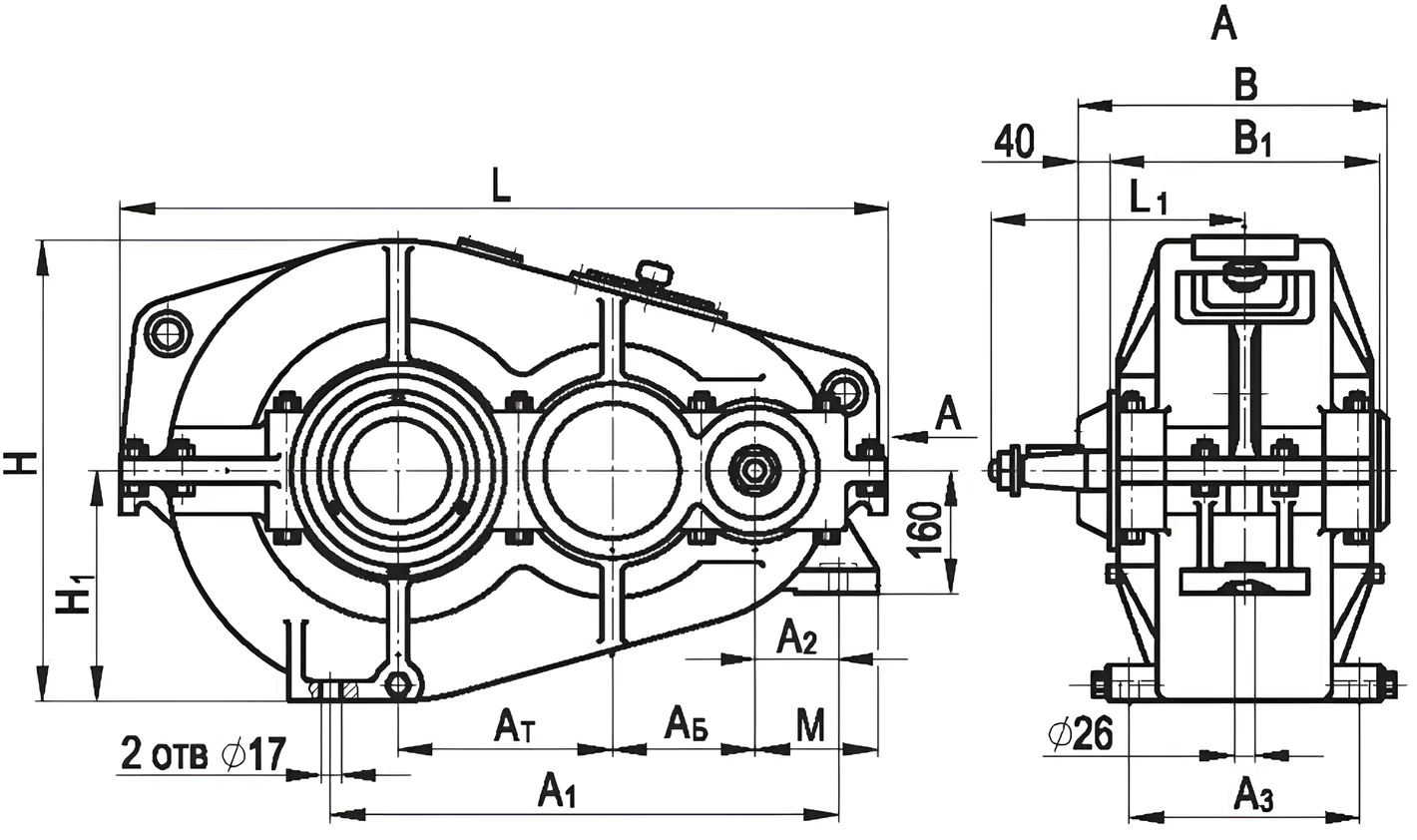

Габаритные размеры

Тип	A_Б	A_Т	A₁	A₂	A₃	B	B₁	H	H₁	L	L₁	M	Масса
Тип	мм												кг
ГПШ-400 (Р-400)	150	250	566	93	270	355	310	480	240	826	270	133	267
ГПШ-500 (Р-500)	200	300	718	108	310	395	350	580	290	986	330	148	410

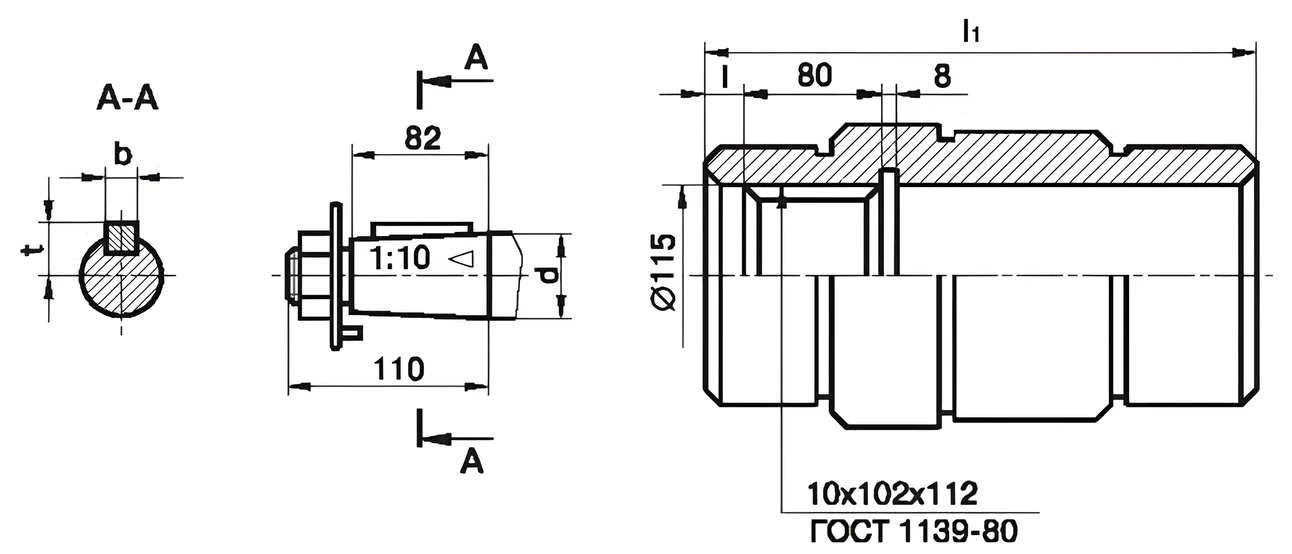

Присоединительные размеры валов

Типоразмер редуктора	d	b	t	l	l₁
Типоразмер редуктора	мм
ГПШ-400 (Р-400)	40	12	21,8	20	320
ГПШ-500 (Р-500)	50	12	28	25	360

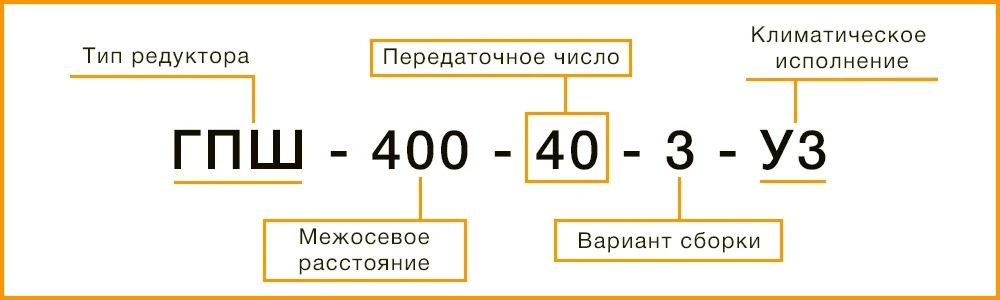

Расшифровка маркировки редуктора ГПШ

ГПШ – тип редуктора (цилиндрический двухступенчатый).
400 – межосевое расстояние тихоходной ступени, мм.
40 – передаточное число (может быть 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50).
3 – вариант сборки
У3 – климатическое исполнение.

Варианты сборки редуктора ГПШ
