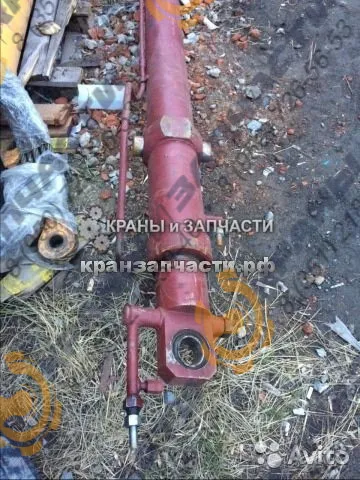

Гидроцилиндр выдвижения секции стрелы КС-45721.63.900 автокранов Челябинец КС-45721, КС-55732

ID: 394531
Гидроцилиндр выдвижения секции стрелы КС-45721.63.900 Гидроцилиндр выдвижения секции стрелы КС-45721.63.900
Гидроцилиндр выдвижения секции стрелы КС-45721.63.900

Гидроцилиндр выдвижения секции стрелы КС-45721.63.900 автокранов Челябинец КС-45721, КС-55732

ID: 394531
Арт: КС-45721.63.900 ЦГ-125.100х6000.41-04 КС-4572А.63.900-2-01А КС-55715.63.900-1-01 КС-55715.63.900-3-01
Арт: КС-45721.63.900 ЦГ-125.100х6000.41-04 КС-4572А.63.900-2-01А КС-55715.63.900-1-01 КС-55715.63.900-3-01
Ход поршня, мм: 6000
Диаметр поршня, мм: 100
Диаметр штока, мм: 80
Максимальное давление, МПа: 20
Запчасти - Гидроцилиндры для автокранов Челябинец КС-45721 (25 т), КС-55730, КС-55732, КС-55733, КС-65711
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
Цена по запросу
Появились вопросы о товаре?
Консультация специалиста
Описание
Характеристики
Документация
Гарантия

Гидроцилиндр телескопирования стрелы КС-45721.63.900 - подробная информация

Подходит для спецтехники

  • Автокран ЧелябинецКС-45721, КС-55730, КС-55732
  • Автокран ДрогобычКС-4574
  • Автокран Галичанин:КС-55713, КС-4572А

Гидроцилиндр выдвижения секции стрелы КС-45721.63.900

Гидроцилиндр КС-45721.63.900 — компонент гидравлической системы автокрана, предназначенный для выдвижения и втягивания секции стрелы с использованием силы гидравлического потока, обеспечивая точное управление и эффективность подъемных операций.

Конструкция и принцип работы

Гидроцилиндр представляет собой полую стальную трубку с поршнем, разделяющим внутреннее пространство на две камеры. При подаче гидравлической жидкости в поршневую полость давление вызывает выдвижение штока, активируя механизмы стрелы. При втягивании жидкость направляется в штоковую полость, возвращая шток в исходное положение. Установка гидроцилиндра осуществляется внутри секции стрелы с опорой на роликовую систему, обеспечивающую плавное движение. Уплотнительные элементы предотвращают утечки жидкости и защищают систему от загрязнений, не препятствуя свободному движению штока.

Основные элементы: 1 — грязесъемник; 2,3 — кольцо; 4 — крышка; 5,19 — шайба защитная; 6,7,18 — кольцо резиновое; 8 — шток; 9 — корпус; 10,13 — лента направляющая; 11 — манжета; 12 — кольцо защитное; 14 — кольцо; 15 — шайба; 16 — болт; 17 — сегмент.

Особенности конструкции

  • Простая конструкция: Полая трубка с поршнем обеспечивает надежное движение штока под давлением жидкости.
  • Роликовая опора: Гарантирует стабильность и плавность работы внутри секции стрелы.
  • Эффективные уплотнители: Предотвращают утечки и защищают от загрязнений, сохраняя производительность.

Преимущества

  • Точность: Обеспечивает плавное выдвижение и втягивание секции стрелы для точного управления.
  • Надежность: Уплотнители минимизируют утечки и защищают от загрязнений.
  • Прочность: Конструкция выдерживает высокие нагрузки и интенсивную эксплуатацию.
  • Эффективность: Оптимизирует работу крана, повышая производительность.

Гидроцилиндр КС-45721.63.900 — надежное решение для автокранов, гарантирующее устойчивость, безопасность и эффективность при управлении секцией стрелы.

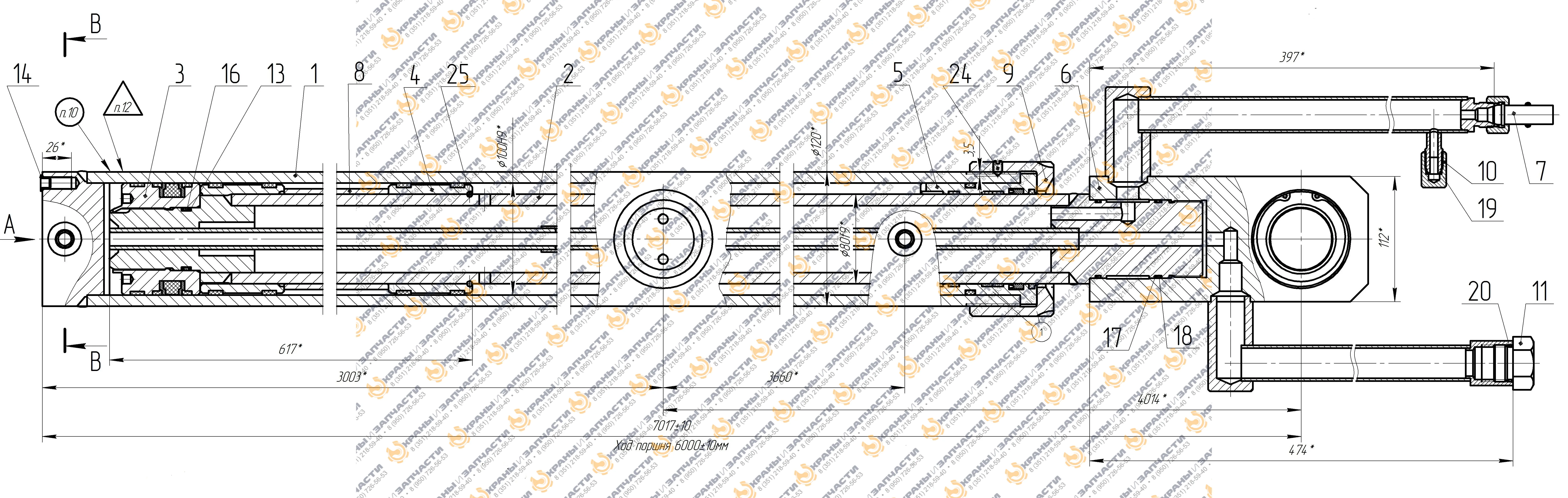

Гидроцилиндр выдвижения секции стрелы КС-45721.63.900 - чертеж 1
×

Характеристики

Наименование Значение
Ход поршня, мм 6000
Диаметр поршня, мм 100
Диаметр штока, мм 80
Максимальное давление, МПа 20
Масса, кг: 385
