Гидроцилиндр выдвижения опор ЦГ-63.50х1880.01 (63х50х1880.01) автокрана Челябинец КС-45721, КС-55732, КС-55733А, КС-65711, КС-65717

ID: 394516

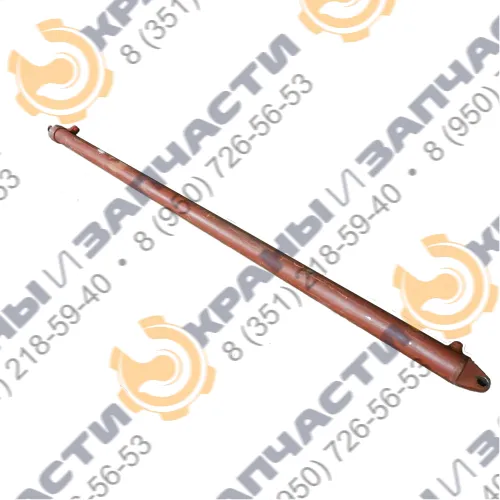

Гидроцилиндр выдвижения опор ЦГ-63.50х1880.01
Гидроцилиндр выдвижения опор ЦГ-63.50х1880.01

Гидроцилиндр выдвижения опор ЦГ-63.50х1880.01 (63х50х1880.01) автокрана Челябинец КС-45721, КС-55732, КС-55733А, КС-65711, КС-65717

ID: 394516
Арт: ЦГ-63.50х1880.01 КС-45721.31.300
Арт: ЦГ-63.50х1880.01 КС-45721.31.300
Диаметр поршня гидроцилиндра, мм: 63
Диаметр штока гидроцилиндра, мм: 50
Ход поршня гидроцилиндра, мм: 1880
Давление номинальное, МПа: 16
Запчасти - Гидроцилиндры для автокранов Челябинец КС-45721 (25 т), КС-55730, КС-55732, КС-55733, КС-65711
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
от 39 000
Появились вопросы о товаре?
Консультация специалиста
Описание
Характеристики
Гарантия

Гидроцилиндр вывешивания опор ЦГ-63.50х1880.01 - подробная информация

Подходит для спецтехники

  • Автокран ЧелябинецКС-45721, КС-55732, КС-55733А, КС-65711, КС-65717

Гидроцилиндр выдвижения выносных опор ЦГ-63.50х1880.01

Гидроцилиндр ЦГ-63.50х1880.01 — элемент гидравлической системы автокрана, предназначенный для эффективного выдвижения и втягивания балок выносных опор, обеспечивая устойчивость и жесткость конструкции крана при подъемных операциях.

Конструкция и принцип работы

Гидроцилиндр состоит из полой стальной трубки с поршнем, разделяющим внутреннее пространство на поршневую и штоковую полости. При подаче гидравлической жидкости в поршневую полость давление вызывает выдвижение штока, активируя аутригеры. Гидравлический замок фиксирует шток, предотвращая самопроизвольное движение. При втягивании жидкость направляется в штоковую полость через специальный порт, возвращая шток в исходное положение. Система уплотнений предотвращает утечки и защищает от загрязнений, обеспечивая надежность.

Основные элементы: 1 — грязесъемник; 2,3 — кольцо; 4 — крышка; 5,19 — шайба защитная; 6,7,18 — кольцо резиновое; 8 — шток; 9 — корпус; 10,13 — лента направляющая; 11 — манжета; 12 — кольцо защитное; 14 — кольцо; 15 — шайба; 16 — болт; 17 — сегмент.

Основные характеристики

  • Конструкция: Полая трубка с поршнем, изменяющим объем под давлением жидкости для движения штока.
  • Безопасность: Задняя вилка с гидромеханическим фиксатором надежно фиксирует шток в транспортном положении.
  • Удобство интеграции: Шток цилиндрической формы с отверстием под палец (M14x1,5) упрощает установку.

Особенности конструкции

  • Надежная фиксация: Гидрозамок и фиксатор предотвращают самопроизвольное движение штока.
  • Эффективные уплотнения: Защищают от утечек и загрязнений, продлевая срок службы.
  • Прочность: Конструкция выдерживает высокие нагрузки, характерные для работы крана.

Преимущества

  • Устойчивость: Обеспечивает стабильный опорный контур для безопасной работы крана.
  • Безопасность: Гидрозамок и фиксатор минимизируют риски аварий.
  • Надежность: Уплотнители и прочная конструкция гарантируют стабильную работу.
  • Эффективность: Точное управление опорами повышает производительность.

Гидроцилиндр ЦГ-63.50х1880.01 — надежное решение для автокранов, гарантирующее устойчивость, безопасность и эффективность при управлении выносными опорами.

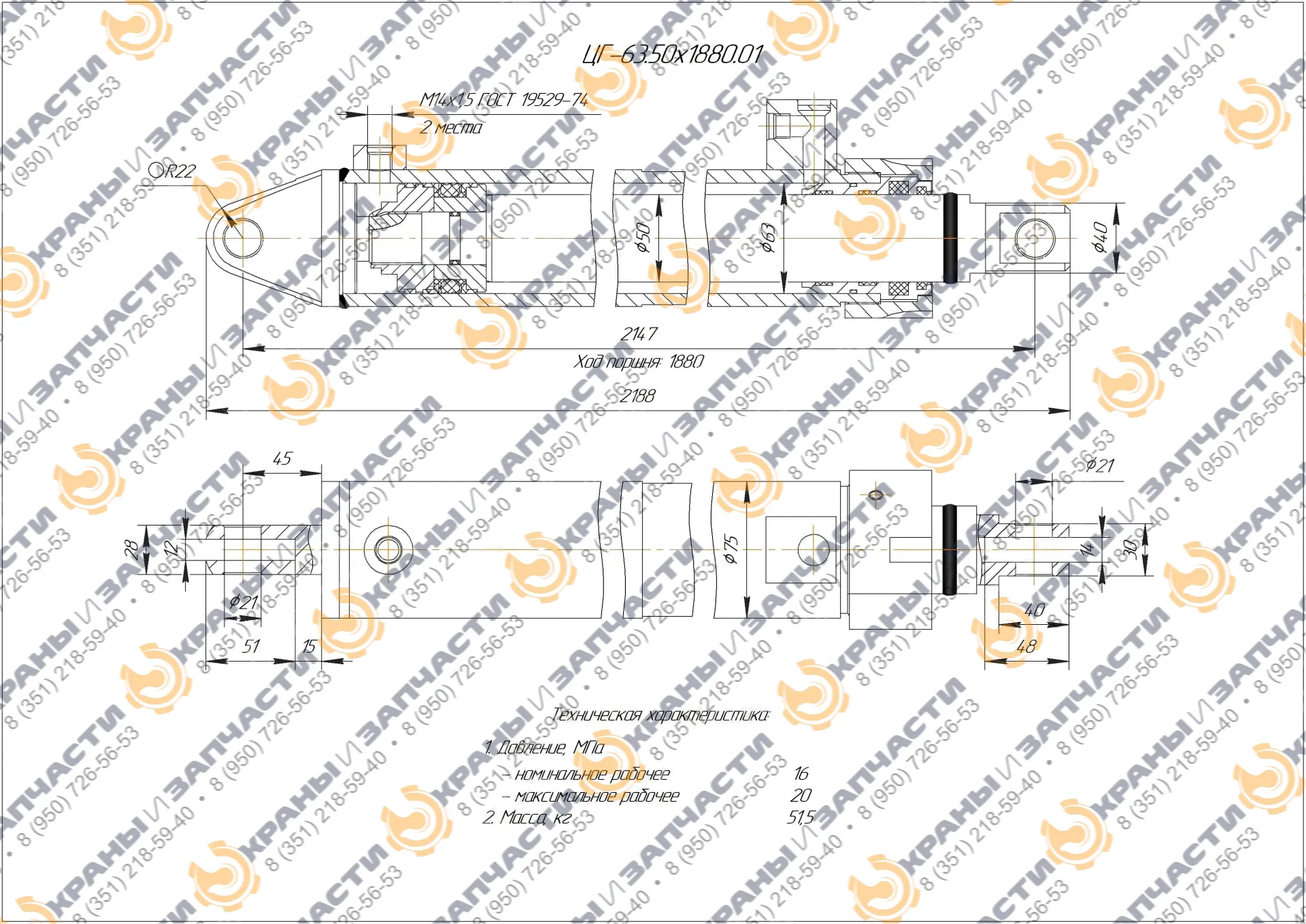

Гидроцилиндр выдвижения опор ЦГ-63.50х1880.01 - чертеж 1
×

Характеристики

Наименование Значение
Диаметр поршня гидроцилиндра, мм 63
Диаметр штока гидроцилиндра, мм 50
Ход поршня гидроцилиндра, мм 1880
Давление номинальное, МПа 16
Давление номинальное, МПа 20
Масса, кг 51,5
