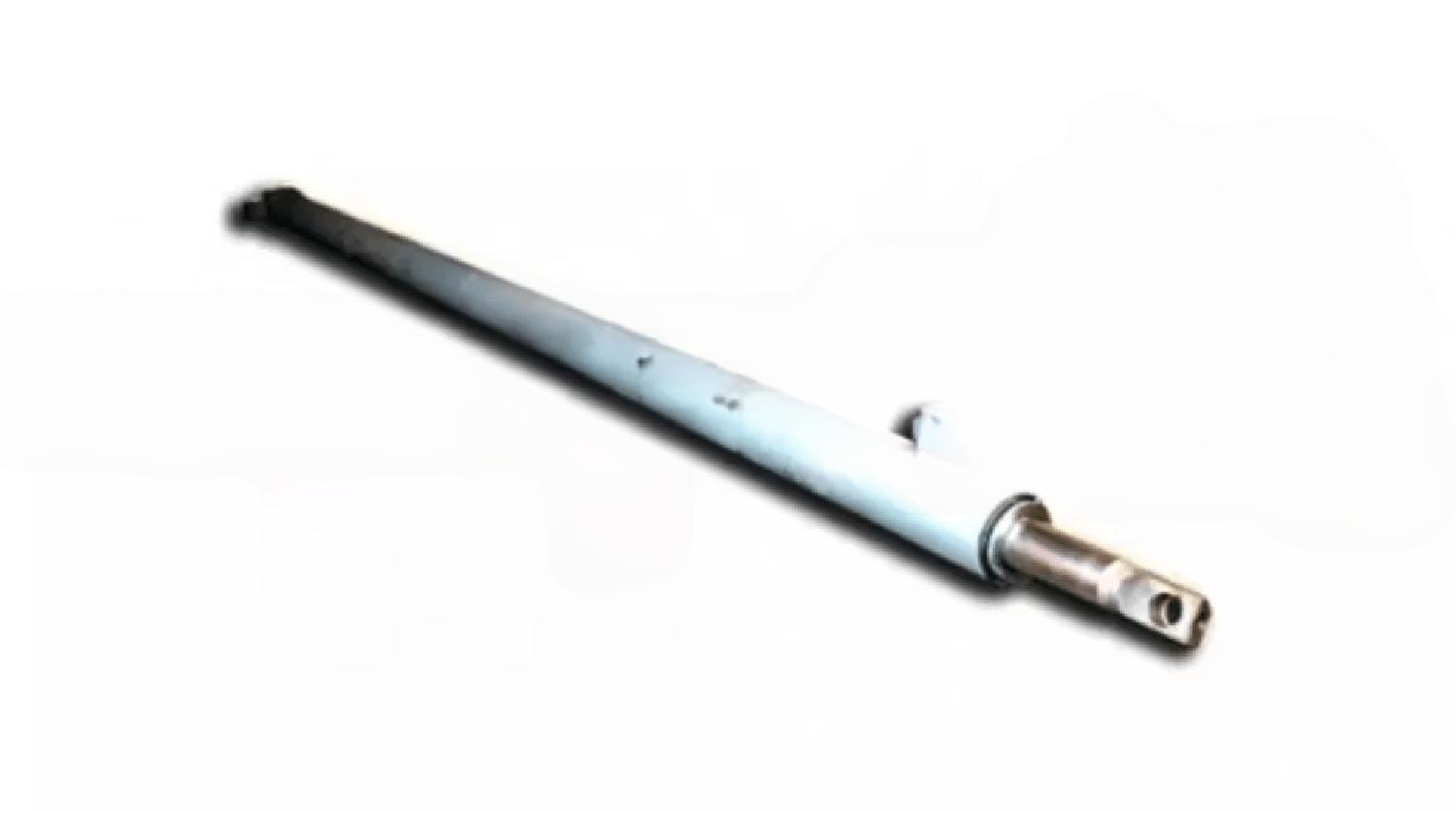

Гидроцилиндр выдвижения опор КС-65719-1К.31.910-01 автокрана Челябинец КС-45721

ID: 394517
Гидроцилиндр выдвижения опор КС-65719-1К.31.910-01 Гидроцилиндр выдвижения опор КС-65719-1К.31.910-01 Гидроцилиндр выдвижения опор КС-65719-1К.31.910-01
Гидроцилиндр выдвижения опор КС-65719-1К.31.910-01

Гидроцилиндр выдвижения опор КС-65719-1К.31.910-01 автокрана Челябинец КС-45721

ID: 394517
Арт: КС-65719-1К.31.910-01
Арт: КС-65719-1К.31.910-01
Диаметр поршня гидроцилиндра, мм: 63
Диаметр штока гидроцилиндра, мм: 56
Ход поршня гидроцилиндра, мм: 1135
Давление номинальное, МПа: 10
Запчасти - Гидроцилиндры для автокранов Челябинец КС-45721 (25 т), КС-55730, КС-55732, КС-55733, КС-65711
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
от 118 000
Появились вопросы о товаре?
Консультация специалиста
Описание
Характеристики
Гарантия

Гидроцилиндр выдвижения выносных опор КС-65719-1К.31.910-01

Подходит для спецтехники

  • Автокран ЧелябинецКС-45721

Гидроцилиндр выдвижения опор КС-65719-1К.31.910-01 — это элемент гидравлической системы автомобильного крана, предназначенный для эффективного выдвижения и втягивания балок выносных опор.

Принцип работы гидроцилиндра

Принцип работы прост - внутреннее пространство корпуса разделено на две полости: поршневую и штоковую. Когда давление субстанции растет в первой камере, осуществляется выдвижение стержня, а за ним и аутригеров. После чего гидравлический замок блокирует шток от самопроизвольного изменения положения. По завершении эксплуатации жидкость через специальный порт направляется в штоковый объем.

Для предотвращения утечек используется система уплотнительных элементов, которая защищает устройство от загрязнений и гарантирует его надежную работу.

1 - грязесъемник; 2,3 - кольцо; 4 - крышка; 5,19 - шайба защитная; 6,7,18 - кольцо резиновое; 8 - шток; 9 - корпус; 10,13 - лента направляющая; 11 - манжета; 12 - кольцо защитное; 14 - кольцо; 15 - шайба; 16 - болт; 17 - сегмент.

Основные особенности

  • Конструкция: Гидроцилиндр выполнен в виде полой трубки с поршнем, который изменяет объем в зависимости от давления рабочей жидкости, что инициирует движение штока.
  • Безопасность: Задняя вилка с гидромеханическим фиксатором обеспечивает надежную фиксацию штока в транспортном положении, повышая безопасность эксплуатации.
  • Удобство интеграции: Шток цилиндрической формы с отверстием под палец (M14x1,5) облегчает интеграцию в систему.

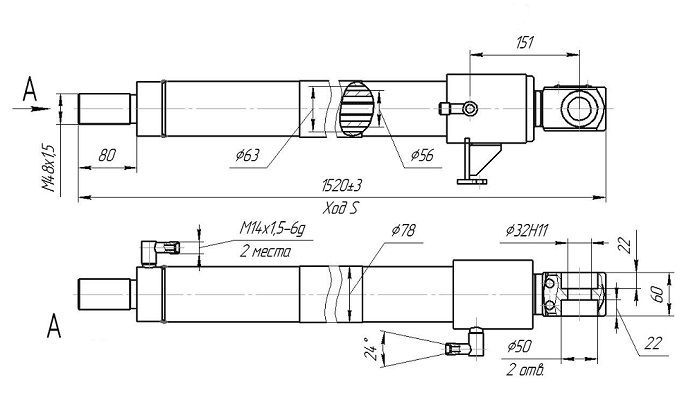

Гидроцилиндр выдвижения опор КС-65719-1К.31.910-01 - чертеж 1
×

Характеристики

Наименование Значение
Диаметр поршня гидроцилиндра, мм 63
Диаметр штока гидроцилиндра, мм 56
Ход поршня гидроцилиндра, мм 1135
Давление номинальное, МПа 10
Давление максимальное, МПа 15
Усилие на штоке, толкающее, кН 29,6
Усилие на штоке, тянущее, кН 6,2
Масса, кг 37,4
