Гидроцилиндр выдвижения опор ГЦ-63.50х1780.01 (153) автокрана Челябинец КС-45721

ID: 394518
Гидроцилиндр выдвижения опор ГЦ-63.50х1780.01
Гидроцилиндр выдвижения опор ГЦ-63.50х1780.01

Гидроцилиндр выдвижения опор ГЦ-63.50х1780.01 (153) автокрана Челябинец КС-45721

ID: 394518
Арт: ГЦ-63.50х1780.01
Арт: ГЦ-63.50х1780.01
Диаметр поршня гидроцилиндра, мм: 63
Диаметр штока гидроцилиндра, мм: 50
Ход поршня гидроцилиндра, мм: 1780
Давление номинальное, МПа: 16
Запчасти - Гидроцилиндры для автокранов Челябинец КС-45721 (25 т), КС-55730, КС-55732, КС-55733, КС-65711
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
Цена по запросу
Появились вопросы о товаре?
Консультация специалиста
Описание
Характеристики
Гарантия

Гидроцилиндр выдвижения выносных опор ГЦ-63.50х1780.01 - подробная информация

Подходит для спецтехники

  • Автокран ЧелябинецКС-45721

Гидроцилиндр выдвижения выносных опор ГЦ-63.50х1780.01

Гидроцилиндр ГЦ-63.50х1780.01 — элемент гидравлической системы автокрана, предназначенный для эффективного выдвижения и втягивания балок выносных опор, обеспечивая устойчивость и жесткость конструкции крана при подъемных операциях.

Конструкция и принцип работы

Гидроцилиндр состоит из полой стальной трубки с поршнем, разделяющим внутреннее пространство на поршневую и штоковую полости. При подаче гидравлической жидкости в поршневую полость давление вызывает выдвижение штока, активируя аутригеры. Гидравлический замок фиксирует шток, предотвращая самопроизвольное движение. При втягивании жидкость направляется в штоковую полость через специальный порт, возвращая шток в исходное положение. Система уплотнений предотвращает утечки и защищает от загрязнений, обеспечивая надежность.

Основные элементы: 1 — грязесъемник; 2,3 — кольцо; 4 — крышка; 5,19 — шайба защитная; 6,7,18 — кольцо резиновое; 8 — шток; 9 — корпус; 10,13 — лента направляющая; 11 — манжета; 12 — кольцо защитное; 14 — кольцо; 15 — шайба; 16 — болт; 17 — сегмент.

Основные особенности

  • Конструкция: Полая трубка с поршнем, изменяющим объем под давлением жидкости для движения штока.
  • Безопасность: Задняя вилка с гидромеханическим фиксатором надежно фиксирует шток в транспортном положении.
  • Удобство интеграции: Шток цилиндрической формы с отверстием под палец (M14x1,5) упрощает установку.

Особенности конструкции

  • Надежная фиксация: Гидрозамок и фиксатор предотвращают самопроизвольное движение штока.
  • Эффективные уплотнения: Защищают от утечек и загрязнений, продлевая срок службы.
  • Прочность: Конструкция выдерживает высокие нагрузки, характерные для работы крана.

Преимущества

  • Устойчивость: Обеспечивает стабильный опорный контур для безопасной работы крана.
  • Безопасность: Гидрозамок и фиксатор минимизируют риски аварий.
  • Надежность: Уплотнители и прочная конструкция гарантируют стабильную работу.
  • Эффективность: Точное управление опорами повышает производительность.

Гидроцилиндр ГЦ-63.50х1780.01 — надежное решение для автокранов, гарантирующее устойчивость, безопасность и эффективность при управлении выносными опорами.

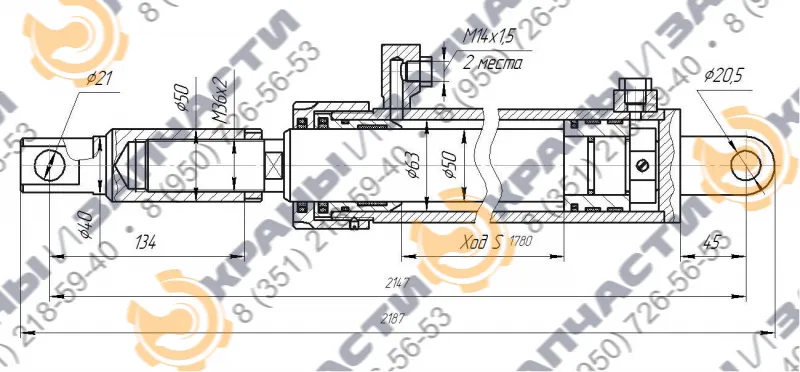

Гидроцилиндр выдвижения опор ГЦ-63.50х1780.01 - чертеж 1
×

Характеристики

Наименование Значение
Диаметр поршня гидроцилиндра, мм 63
Диаметр штока гидроцилиндра, мм 50
Ход поршня гидроцилиндра, мм 1780
Давление номинальное, МПа 16
Давление максимальное, МПа 20
Усилие на штоке, толкающее, кН 47,3
Усилие на штоке, тянущее, кН 12,5
Масса, кг 60
