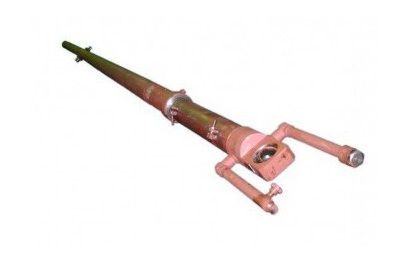

Гидроцилиндр выдвижения секции стрелы ЦГ-100.80х6000.41-02 (100x80x6000) автокрана Галичанин КС-45719, КС-4572А

Гидроцилиндр выдвижения секции стрелы ЦГ-100.80х6000.41-02 (100x80x6000) автокрана Галичанин КС-45719, КС-4572А
Гидроцилиндр выдвижения секции стрелы ЦГ-100.80х6000.41-02 (100x80x6000) автокрана Галичанин КС-45719, КС-4572А
ID: 394362
Арт: ЦГ-100.80х6000.41-02
Под заказ
Нашли дешевле?
Задать вопрос
Заказать звонок
Купить в один клик
В корзину
Товар добавлен в корзину!
Описание
Доставка
Гарантия

Гидроцилиндр для телескопирования секции стрелы ЦГ-100.80x6000.41-02 - подробная информация

Характеристики

Наименование Значение
Диаметр поршня гидроцилиндра, мм 100
Диаметр штока гидроцилиндра, мм 80
Ход поршня гидроцилиндра, мм 6000
Габаритные размеры, мм 250x250x7500
Давление номинальное, МПа 20
Давление максимальное, МПа 25
Усилие на штоке, толкающее, кН 146,167
Усилие на штоке, тянущее, кН 52,62
Масса, кг 420

Подходит для спецтехники

  • Автокран ГаличанинКС-45719, КС-4572А

Гидроцилиндр выдвижения средней секции стрелы ЦГ-100.80х6000.41-02 — это компонент гидравлической системы автомобильного крана, предназначенный для выдвижения и втягивания стрелы с использованием силы гидравлического потока.

Конструкция и принцип работы гидроцилиндра

Сама конструкция простая - это полая трубка с поршнем внутри. Изменение внутреннего объема цилиндра позволяет штоку выдвигаться, что в свою очередь активирует рабочие механизмы крана. Установка гидроцилиндра осуществляется внутрь секции стрелы и опирается на роликовую опору.

Учитывая, что данный компонент относится к гидравлическим элементам объемного типа, соединения его частей включают уплотнительные детали, предотвращающие утечки гидравлической жидкости и защищающие систему от загрязнений. Уплотнители спроектированы так, чтобы не препятствовать свободному движению штока как при выдвижении, так и при втягивании.

1 - грязесъемник; 2,3 - кольцо; 4 - крышка; 5,19 - шайба защитная; 6,7,18 - кольцо резиновое; 8 - шток; 9 - корпус; 10,13 - лента направляющая; 11 - манжета; 12 - кольцо защитное; 14 - кольцо; 15 - шайба; 16 - болт; 17 - сегмент.

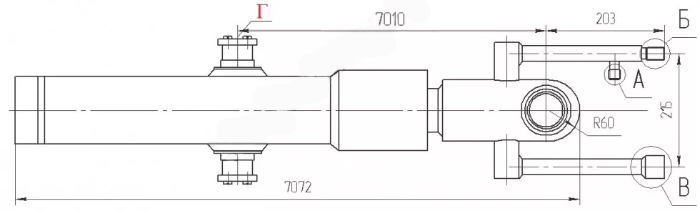

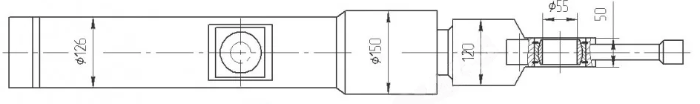

Чертеж Гидроцилиндр выдвижения секции стрелы ЦГ-100.80х6000.41-02 (100x80x6000) автокрана Галичанин КС-45719, КС-4572А
Чертеж Гидроцилиндр выдвижения секции стрелы ЦГ-100.80х6000.41-02 (100x80x6000) автокрана Галичанин КС-45719, КС-4572А
×
