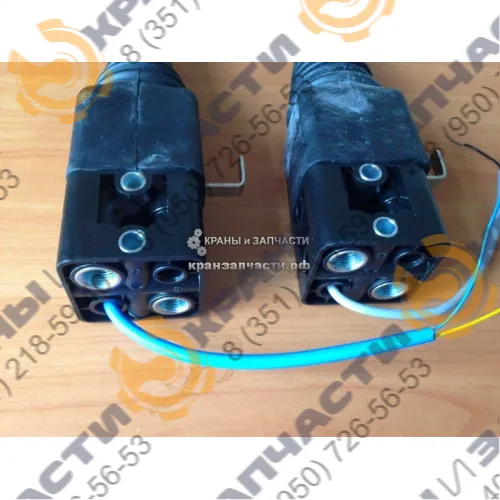

Блок управления двухкоординатный типа «джойстик» с красной кнопкой для ускоренияг рузовой лебедки автокрана Ивановец

Блок управления двухкоординатный типа «джойстик SCF031/02 VT104-1R1045» (№179040059/PH1101351) с красной кнопкой для ускорения лебедки предназначен для управления управление подъемом и опусканием стрелы и груза автокранов Ивановец КС-35714, КС-35715, КС-45714, КС-45717, АК-25, КС-54711, КС-54712, КС-55711, КС-55717, КС-6476, КС-6478.

Блок управления двухкоординатный типа «джойстик» с красной кнопкой для ускорения (№179040059/PH1101351), джойстик для автокрана.

Управление крановыми механизмами осуществляется рукоятками (джойстиками) из кабины крановщика. Скорости выполнения крановых операций (изменение угла наклона стрелы, вращение поворотной платформы, подъем-опускание груза, телескопирование секций стрелы) зависят от положения джойстиков - чем больше джойстики отклонены от нейтрального положения, тем выше скорость соответствующей операции. Гидравлическая схема крана предусматривает возможность повышенных скоростей движения груза и совмещения одновременного выполнения крановых операций (в соответствии с паспортом крана).

В кабине крановщика установлено стационарное регулируемое кресло оборудованное левым и правым джойстиками) с тросовым управлением исполнительных механизмов для управления крановыми операциями.

Правый джойстик служит для управления механизмом изменением вылета и механизмом подъема. При перемещении джойстика в продольном направлении на себя выполняется подъем крюковой подвески механизмом подъема, а при перемещении джойстика от себя – опускание крюковой подвески. Скорость подъема-опускания определяется величиной отклонения джойстика от нейтральной позиции. Для включения ускоренного подъема-опускания на правом джойстике размещена кнопка включения данного режима. При перемещении джойстика в поперечном направлении происходит изменение вылета – меняется угол наклона стрелы за счет ее подъема или опускания. Отклонение джойстика в правую сторону приводит к уменьшению угла наклона стрелы относительно горизонта, а движение джойстика влево – к увеличению угла наклона стрелы. Скорость подъема-опускания стрелы определяется величиной отклонения джойстика в соответствующую выполняемой операции сторону.

Левый джойстик служит для управления механизмом поворота и механизмом телескопирования секций стрелы. При перемещении джойстика в поперечном направлении вращается поворотная часть крана. Направление и скорость поворота зависят от величины перемещения джойстика в левую или правую стороны. При перемещении джойстика в продольном направлении от себя происходит выдвижение секций механизмом телескопирования стрелы. Перемещение джойстика на себя в продольном направлении приводит к втягиванию секций стрелы. Скорость телескопирования секций стрелы определяется величиной отклонения джойстика от нейтральной позиции. В рукоятке левого джойстика установлена кнопка для включения предупредительного звукового сигнала, подаваемого при работе крана.

Функции управляющих рукояток на автомобильном кране КС-35715, КС-35714 обеспечивают левый и правый джойстики в кабине

Привод управления крановыми операциями

1 – кабина крановщика; 2 – кресло крановщика; 3 – тросы управления; 4 – кронштейн; 5 – кронштейн установки гидрораспределителя; 6 – поворотная платформа; 7 – винт установочный; 8, 18, 24 – гайки; 9 – левый джойстик; 10 – правый джойстик; 11, 17, 23 – болты; 12, 19, 22, 25 – шайбы; 13 – болты ограничения хода золотника; 14 – гидрораспределитель; 15 – ось крепления троса; 16 – шайба крепления троса; 20 – шплинт; 21 – ось; 26 – золотники гидрораспределителя ; 27 – толкатель; 28 – гайка 1 крепления троса; 29 – гайка 2 крепления троса; 30 – гайка 3 крепления троса; 31 – втулка
