Клапан обратный управляемый КОУ КС-3577.84.700-01 для автокранов Ивановец КС-3577, КС-3574, КС-35714, КС-35715, КС-45714, КС-45717, АК-25, КС-54712, КС-55735, Ульяновец МКТ-16, МКТ-20, МКТ-25, МКАТ-16

Name: Клапан обратный управляемый КОУ КС-3577.84.700-01 для автокранов Ивановец КС-3577, КС-3574, КС-35714, КС-35715, КС-45714, КС-45717, АК-25, КС-54712, КС-55735, Ульяновец МКТ-16, МКТ-20, МКТ-25, МКАТ-16
SKU: КС-3577.84.700-01
Price: 10500 RUB
Availability: InStock

ID: 394079

Клапан обратный КОУ КС-3577.84.700-01 Ивановец, Ульяновец (обратно управляемый)

Клапан обратный управляемый КОУ КС-3577.84.700-01 для автокранов Ивановец КС-3577, КС-3574, КС-35714, КС-35715, КС-45714, КС-45717, АК-25, КС-54712, КС-55735, Ульяновец МКТ-16, МКТ-20, МКТ-25, МКАТ-16

ID: 394079

Арт: КС-3577.84.700-01

Запчасти - Гидрозамки, гидроклапаны, блоки клапанные Ивановец

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

от 10 500 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Описание

Характеристики

Документация

Гарантия

Подходит для спецтехники

Автокран Ивановец КС-3577, КС-3574, КС-35714, КС-35715, КС-45714
Автокран Ульяновец — МКТ-16, МКТ-20, МКТ-25, МКАТ-16

Обратный управляемый клапан КС-3577.84.700-01 предотвращает обратный поток рабочей жидкости (от гидродвигателя к насосу) при нахождении золотника рабочей секции в рабочем положении .

Функции:

препятствие изменению направления потока
защита системы от попадания инородных частиц
защита оборудования при резких скачках давления
поддержание постоянной скорости перемещения рабочей жидкости
предотвращение утечек среды в аварийных ситуациях

Чаще всего ОК размещается в легкодоступных местах для упрощения процесса обслуживания. Одним из важнейших его свойств является высокая герметичность. Однако данный агрегат нуждается в обслуживании и проверке состояния. Это позволяет продлить срок службы не только прибора, но всего механизма.

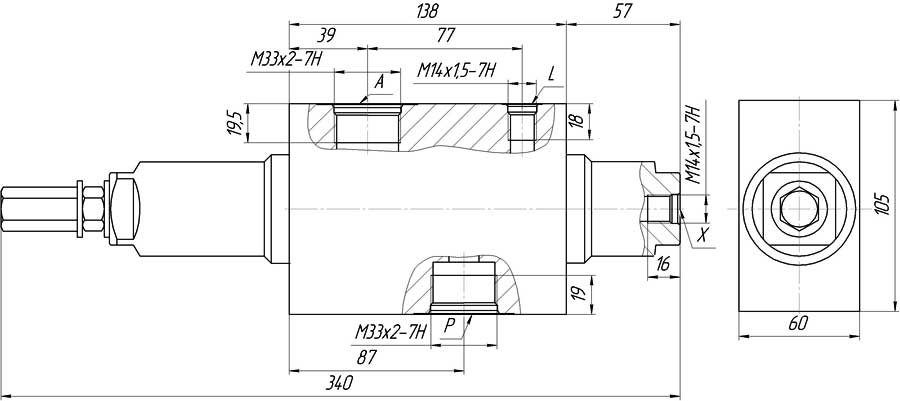

Устройство

Особенности конструкции гидравлического элемента КС-3577.84.700.1 позволяют ему выдерживать чрезмерные нагрузки и воздействие агрессивной рабочей среды. Корпус зачастую выполнен из материала, который не подвержен ржавлению. Это достигается путем использования специального покрытия.

Для приведения крана в транспортное положение золотники гидрораспределителя Р1 переводятся в нижнее, по схеме, положение. При этом рабочая жидкость поступает в штоковые полости гидроцилиндров Ц1, Ц2, ЦЗ и Ц4. Так как выход из поршневых полостей этих гидроцилиндров закрыт гидрозамками ЗМ1…ЗМ4, давление в штоковых полостях растет до величины давления соответствующего открытию гидрозамков. Гидрозамки открываются, пропуская рабочую жидкость на слив в бак. Для предотвращения воздействия сливного давления на гидрозамки во время работы механизмов поворотной рамы в сливной магистрали установлен обратный клапан КО.

Принцип работы

Обратный клапан предназначен для пропуска проходящей через него рабочей жидкости только в одном направлении.

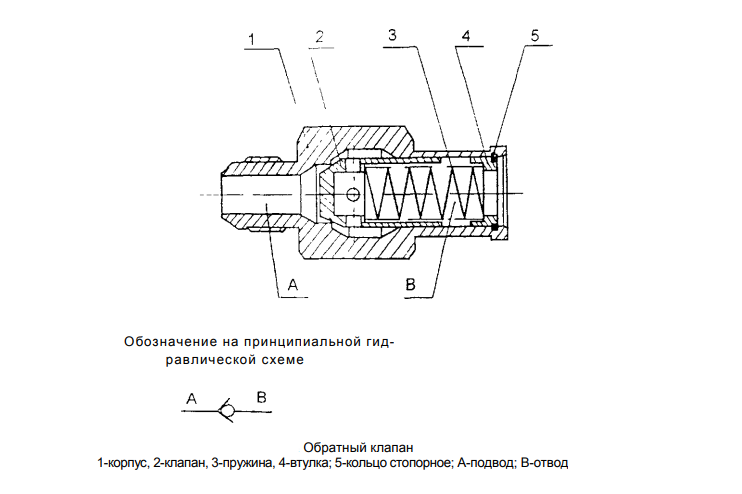

Подводимый к отверстию А поток рабочей жидкости открывает клапан 2, преодолевая усилие слабой пружины 3, и через радиальные отверстия клапана 2 проходит к отверстию В. Движение рабочей жидкости от отверстия В к отверстию А исключено, так как клапан 2 прижмется к седлу корпуса 1 пружиной 3 и давлением поступающим к отверстию В рабочей жидкости. Направление потока помечается на корпусе клапана стрелкой.

Принцип действия гидроклапана КС-3577.84.700.1 довольно простой. Давление нагнетает рабочую среду под обратный дроссель. Последний, в свою очередь, открывается и жидкость свободно перемещается по системе. Дабы направить субстанцию в противоположную сторону необходимо подать давление управления. Благодаря регулировочному винту осуществляется настройка дросселя. Кроме того, он позволяет перемещать рабочий орган в случае неисправности механизма.

Эксплуатация

Для корректной работы обратного дросселя необходимо следить за качеством гидравлической среды. В частности, изменением ее вязкости. Если количество инородных частиц превышает 0,005 %, то субстанцию нужно заменить. Важно подбирать диаметр соединительных отверстий клапана в соответствии с размерами трубок маслопровода. В противном случае эксплуатация аппаратуры будет производиться неправильно, что приведет к нарушению герметичности. Кроме того, это может стать причиной износа уплотнителей и, как следствие, появлением утечек. Дабы избежать неприятный последствий необходимо осуществлять диагностику оборудования. Такую работу лучше доверить профессионалам.
