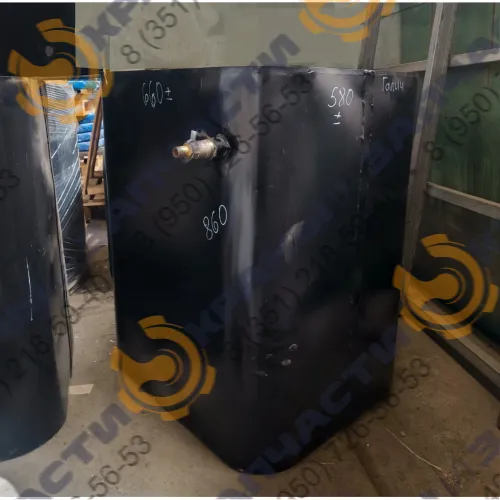

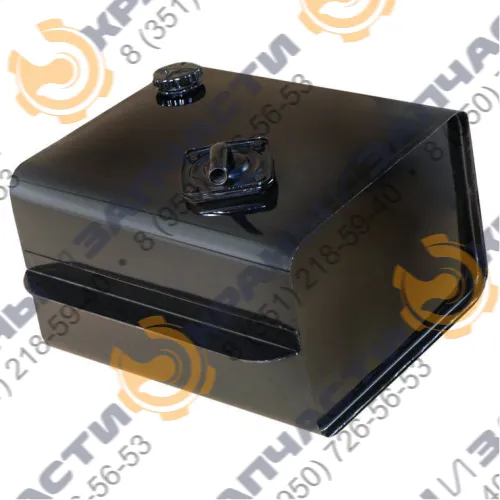

Бак гидравлический КС-55713-1.83.300-3 автокрана КС-55713-1, КС-55713-3, КС-55713-4, КС-55713-5, КС-55713-6 Галичанин
Бак гидравлический КС-55713-1.83.300-3 автокрана является частью гидравлической системы. Объемная деталь выполняет функции хранилища гидравлической жидкости, в которую поступает объем гидрожидкости со сливного направления от оборудования и которая одновременно служит источником для забора рабочей жидкости в питающем направлении через гидромотор к рабочему оборудованию.
Особенности работы влияют на конструкцию и технические характеристики бака. К данному баку присоединяются два насоса (в сливном и питающем направлении). Если в модификации машины предусмотрен только один гидронасос, то одно из присоединительных отверстий, используемое для подключения второго агрегата закрывается герметичной заглушкой.
Конструктивные особенности
Бак гидравлический КС-55713-1.83.300-3 автокрана Галичанин, Клинцы КС-55713, КС-45719К как часть гидросистемы автокрана обладает достаточной надежностью и высокой прочностью. Размещается бак на опорной раме крана посредством кронштейнов и хомутов.
Для изготовления элементов гидравлического бака применяется стальные листы, стойкие к коррозии и присоединительные элементы, соединяемые между собой при помощи электросварки.
Особенности работы
Сливная и всасывающая камеры корпуса бака 1 разделены перегородкой. Рабочая субстанция попадает из насосной станции в гидросистему через запорный клапан и специальное отверстие. Посредством маслофильтра обеспечивается оседание крупных механических частиц. При этом более мелкая фракция задерживается при помощи фильтров. А магнитный уловитель 2 улавливает ферромагнитные элементы из гидравлической жидкости.
Очищенная рабочая среда уходит на слив через отверстие в клапане 19 бака. Этот дроссель также предотвращает утечку субстанции при отсоединении насоса. В конструкции присутствует индикатор загрязнений IV, позволяющий определить степень износа фильтров, сигнал о загрязнении фильтра поступает на пульт в кабину оператора.
Доливка гидравлической жидкости в бак производится при помощи заливного фильтра. Для контроля уровня рабочей среды предусмотрен маслоуказатель 24. Количество гидромасла должно находиться в пределах отметок «max» и «min» смотрового окна.
Правильная работа оборудования зависит от состояния его конструктивных узлов. Элементы нуждаются в регулярной диагностике. Что позволяет минимизировать вероятность появления дефектов.

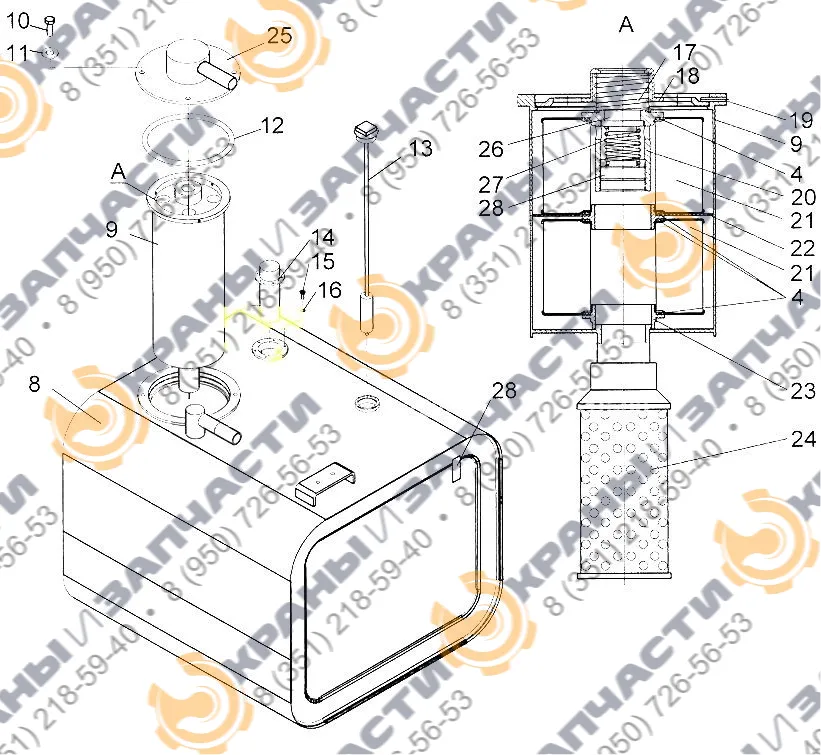

- Чертеж №1
Бак гидравлический КС-55713-1.83.300-3 автокрана Галичанин, Клинцы КС-55713, КС-45719К от 57000 руб., можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
