Описание
Гидробак КС-3577-2.83.400 автокрана Ивановец КС-3577, КС-3574, КС-35714, КС-35715 является частью конструкции неповоротной платформы грузоподъемного механизма. Данное приспособление играет важную роль в работе гидравлического оборудования, и выполняет несколько функций. Таких, как:
- хранение эксплуатационной жидкости
- снабжение гидромаслом систему
- удаление загрязнений из жидкости путем отстаивания
- устранение аэрации
- скопление лишней влаги на дне бака
Подобная конструкция представляет собой прямоугольник со скругленными краями. В верхней части бака расположена горловина с фильтрами, подвод трубопровода и слив. Кроме того, агрегат оснащен магнитным уловителем, который позволяет удалять различные примеси и загрязнения из жидкости.
Конструктивные особенности
Конструкция гидравлического бака КС-3577-2.83.400 отличается надежностью и простотой. Для его изготовления применяется качественный материал и современные методы обработки. Именно поэтому при должном уходе бак прослужит не один год.
Всасывающая и сливная камеры изделия 1 разделяются перегородкой 8. Для подачи жидкости в систему используется запорный дроссель III, а за ее удаление отвечает отверстие в клапане 36. Стоит знать, что дроссель предотвращает произвольное движение субстанции при демонтаже трубок маслопровода.
Удаление металлических частиц из рабочей среды осуществляется при помощи магнитной ловушки 38, а более крупные механические частички устраняются маслофильтром I. Для мелких засорений используются фильтры 41. При этом степень загрязнения определяется специальным индикатором IV, который находится на сливном штунцере.
Индикатор включает в себя корпус 20, переключатель 32, втулку 22, патрубок 24, толкатель 28, пружину 29 и гайку 30. В случае роста уровня давления элементы замыкают цепь, а в кабине оператора загорается индикатор.
Особенности эксплуатации
Уровень жидкости в гидравлическом баке зависит от перемещения гидроцилиндра. Потому определение количества субстанции осуществляется в транспортном положении кранового механизма. Разные режимы работы также меняют этот уровень.
Регулировка давления производится при помощи сапуна. Данный агрегат имеет в своей конструкции фильтры, предотвращающие попадание инородных части в рабочую среду. Засорение сапуна может стать причиной деформации бака. Именно потому все фильтрующие элементы следует очищать либо заменять.

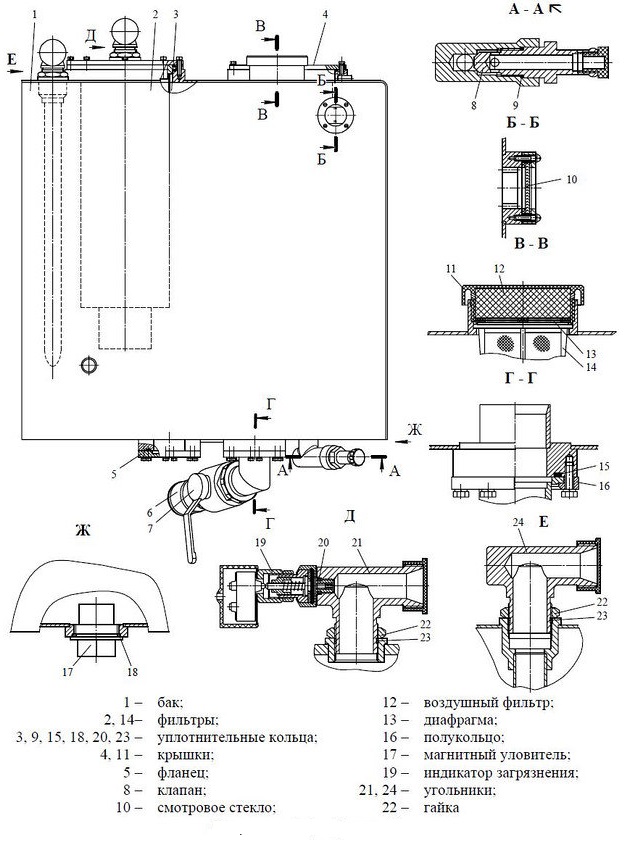

- Чертеж №1
Гидробак КС-3577-2.83.400 автокрана Ивановец КС-3577, КС-3574, КС-35714, КС-35715 от 39500 руб., можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
